12 hampaasta spline -pulttia laipan kanssa

12 hampaiden spline-pulttia laippa soveltuvat usein hankkeisiin, jotka vaativat kiinteitä ja liukuvia yhteyksiä. Se voi tarjota paremman vääntömomentin ja estää pulttien liukumisen kiristysprosessin aikana. Xiaoguo®-tehtaan tuottamat pultit noudattavat MS 14157B-1978: n suoritusstandardia.

Lähetä kysely

Tuotteen Kuvaus

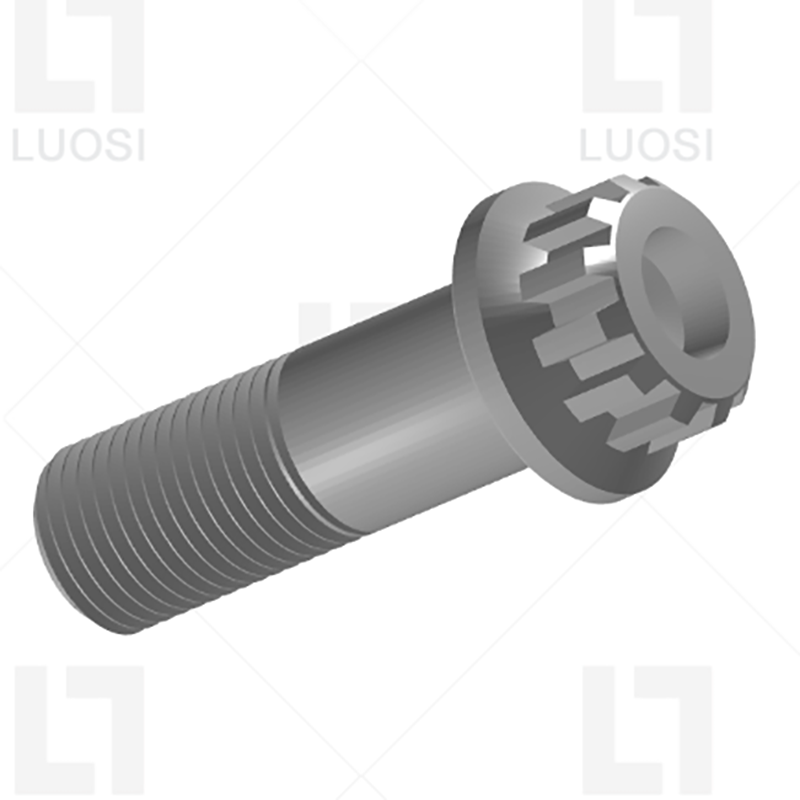

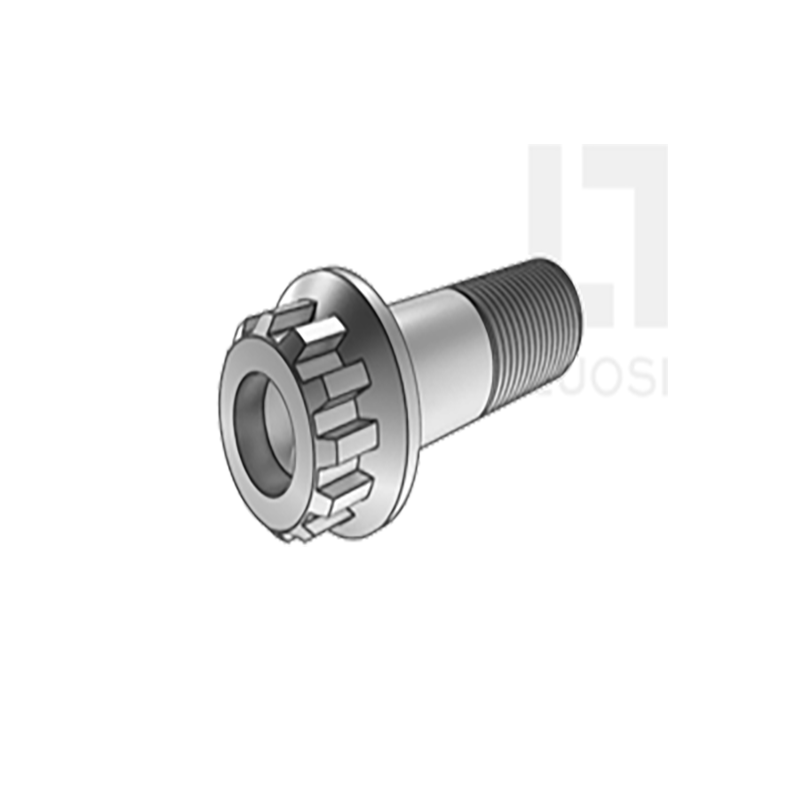

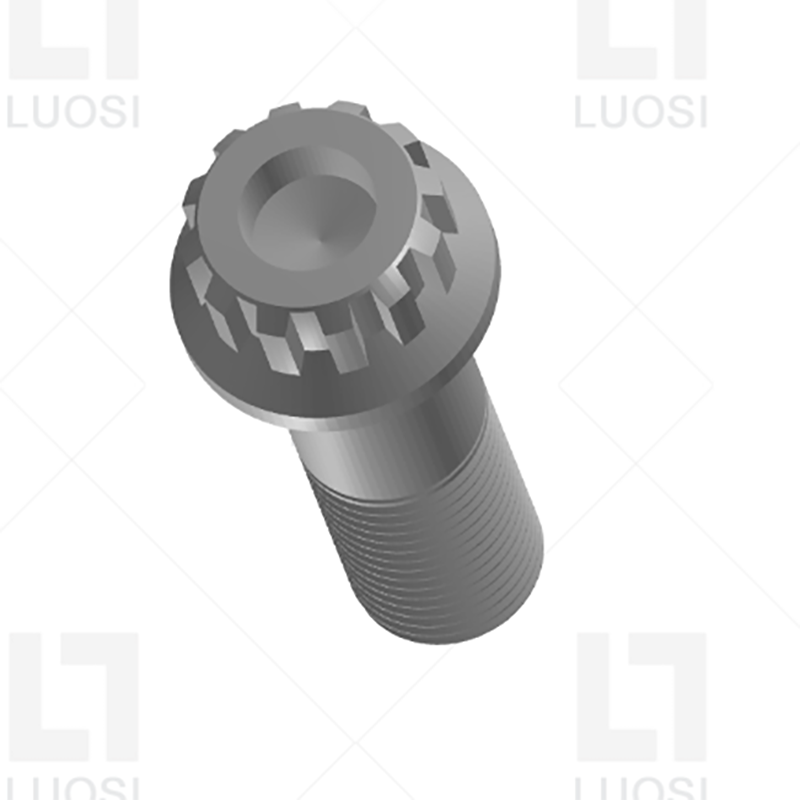

12 hampaiden pääpoltin pää laipan kanssa on suunniteltu 12 hampaalla, jotka mahtuvat tiiviisti vastaavan spline -pistorasian jakoavaimen kanssa. Alareunassa on laippa, kuten tiiviste, joka voi lisätä kosketusaluetta kytkettyyn materiaaliin.

Tuoteominaisuudet

12 hampaassa spline -pultissa on laippa ainutlaatuinen rakenne 12 hampaasta spline plus -laippaa. 12-hammaspline tarjoaa enemmän voimankäyttöpisteitä, mikä tekee kiristymistoiminnasta tarkemman ja sileämmän. Laipat hajauttavat painetta, parantavat liiton vakautta ja estävät pulttien löystymisen.

Nämä pultit voidaan kytkeä tuuliturbiinin terän juureen. Terän pulttille kohdistetaan keskipakovoima 20 tonnia. Se voi kantaa kuormia. Spline -pää kestää hydraulisen vääntömomentin, joka on 1000 N · m. Laippa voi estää komposiittimateriaalin juuren murtumasta mikroleikkeestä johtuen. Se on vaihdettava joka viides vuosi, ja jokainen vaurioitunut terä maksaa jopa 250 000 Yhdysvaltain dollaria.

12 hampaat spline -pultit vaativat vastaavia spline -ruuvimeisseliä. Ne voivat välittää valtavan vääntömomentin ilman strippausta, paljon parempia kuin kuusikulmaiset pultit. Sisäänrakennetut laippafunktiot samalla tavalla kuin tiiviste, joten voit tallentaa lisäkomponentteihin. Se on erittäin sopiva raskaiden laitteiden ylläpitämiseen.

12 hammaspillin pulttia laippalla ei ole helppoa peukaloida. Suurimmalla osalla ihmisistä ei ole spline -työkaluja. Laipat voivat pitää pultit kiinni värähtelyssä ja niitä käytetään julkisissa koneissa tai rautatiereteissä, joissa varkausriski on. Korkean värähtelyalueille (kompressorit, generaattorit) ne voidaan vahvistaa tiukasti. Spline -kuljettaja ei tule ulos. Juhlattu laippavaihtoehto voi purra pintaa. Lukituspesuria ei tarvita.

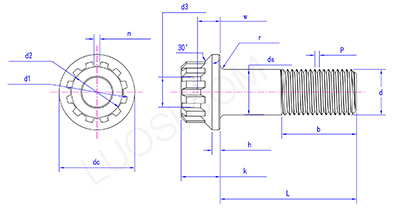

Tuoteparametrit

Maanantai	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC Max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC -min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
K Max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K -min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H Max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
B min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 Max Max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
mini	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
kaivoksissa	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS Max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
Ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 Max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
D2 Max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n Max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
R min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
