DIN 571 kuusio hHad Lag -ruuvit

Xiaoguo®Myydyimmät DIN 571 -kuusiokantaruuvit – raskaat jännepultit karkeilla kierteillä ja kuusiokanta jakoavaimeen. Kierteetön varsi kiristää liitokset. Osta alennus joukkotilauksista.

Lähetä kysely

Tuotteen Kuvaus

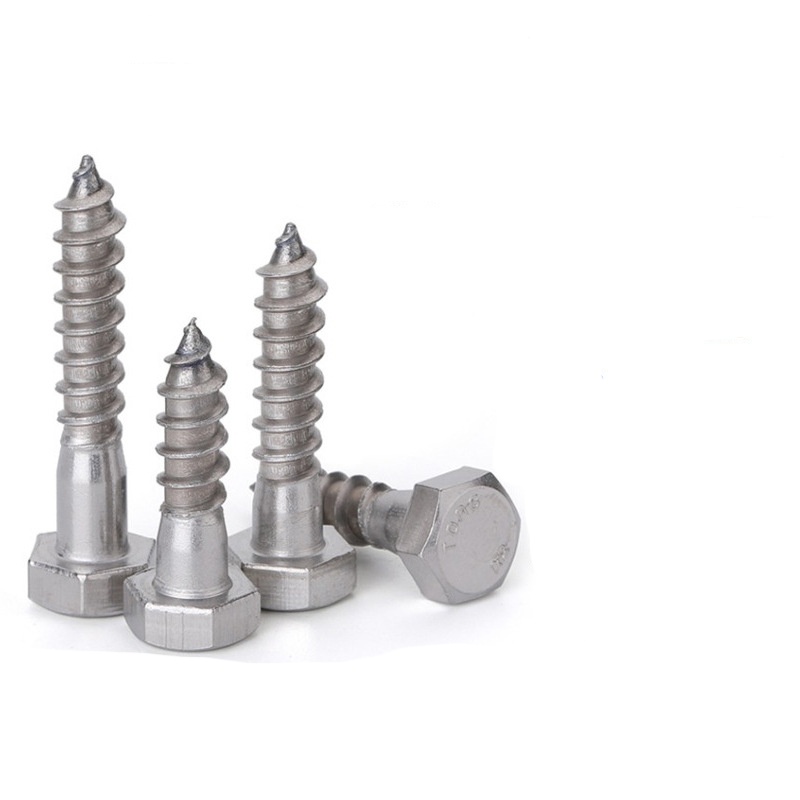

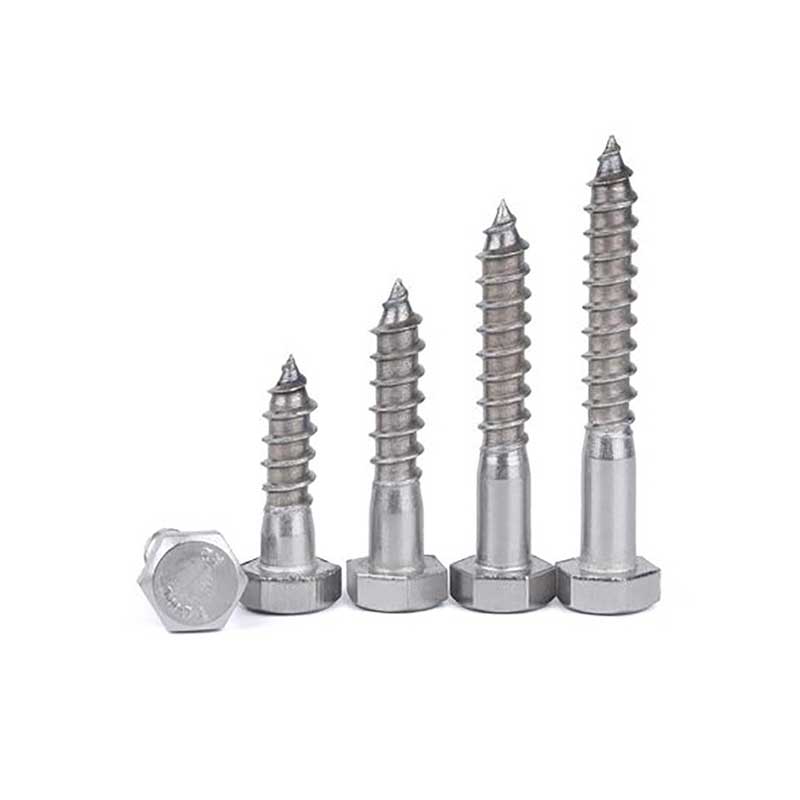

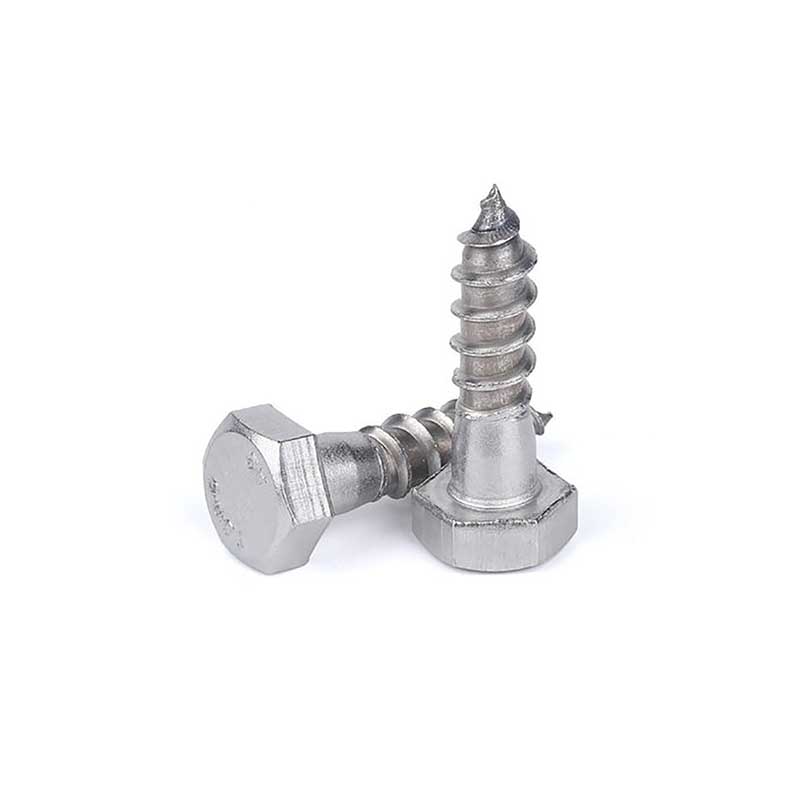

A DIN 571 kuusiokantaiset viiveruuvit valmistajan XiaoGuolla on raskas itseporautuva kiinnike, jossa on kuusikulmainen pää, kierteinen varsi karkealla hampaalla ja kartiomainen kärki päässä. Kannen vastakkaisten sivujen mitat ovat standardimäärittelyjen mukaiset. Sitä voidaan käyttää hylsyavaimella, kiintoavaimella tai säädettävällä jakoavaimella. Kierreprofiili on syvä ja jako on leveä. Se on yleensä osittainen kierre, jonka pään lähellä on kierteetön osa, jota käytetään metalliosien tai raskaiden laitteiden kiinnittämiseen puualustalle.

Käytön aikana on tarpeen porata ohjausreiät puuhun etukäteen, minkä jälkeen DIN 571 kuusiokoloviive ruuvaa ruuvit sisään. Kierteiden ja puukuitujen välinen mekaaninen lukitus luo korkean nousu- ja leikkauskestävyyden. Materiaali on yleensä hiiliterästä tai ruostumatonta terästä. Hiiliteräsmateriaalit vaativat yleensä pintakäsittelyn.

DIN 571 Hex hHad Lag Screws

Rakenteen esitys

DIN 571 kuusiokoloruuvit ovat kiinnikkeitä, jotka on suunniteltu erityisesti raskaaseen puun liitäntöihin. Niiden rakenne koostuu kolmesta osasta: päästä, tangosta ja kärjestä. Nämä osat toimivat yhdessä erittäin lujan ankkuroinnin saavuttamiseksi.

1. Pään rakenne

Pää on vakiokuusiomuotoinen, DIN 571:n kokoinen. Sen korkeus on noin 60–70 % kierteen halkaisijasta. Tämän kuusiomuodon avulla voit käyttää paljon vääntömomenttia luistamatta. Pään pohja on tasainen, ja sen kanssa tulee normaalisti käyttää litteää aluslevyä. Tämä levittää painetta ja estää päätä joutumasta puuhun.

2. Tanko ja kierrerakenne

Langat ovat karkeita puulankoja, joiden väli on paljon leveämpi kuin tavalliset metriset kierteet. Ne eivät kulje päähän asti – yläosan lähellä on sileä osa, noin kolmasosasta puoleen ruuvin pituudesta. Langan harja on melko terävä ja juuri pyöristetty. Tämä auttaa leikkaamaan puukuituja ja välttämään heikkoja kohtia. Sileä varsi on halkaisijaltaan sama kuin kierre tai vain hieman pienempi.

3. Kärjen rakenne

Kärki on kartion muotoinen, ja sen kulma on noin 30–45 astetta. Se ei ole superterävä – pikemminkin hieman tylsä. Kun käynnistät sen valmiiksi porattuun reikään, kärki ohjaa DIN 571 kuusiokantaiset ruuvit suoraan sisään, joten se ei mene vinoon. Havupuussa kärki voi työntää kuituja hieman sivuun ja auttaa sitä käynnistymään itsestään. Mutta kovapuussa se pääasiassa vain ohjaa - sinun on silti porattava ohjausreikä.

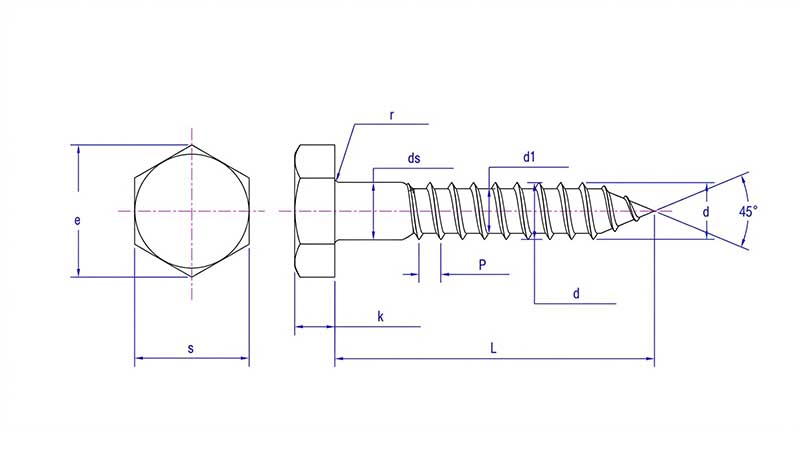

DIN 571 Hex hHad Lag Screws

ma	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 max	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 min	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
s max	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
s min	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e max	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
e min	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k max	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k min	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r max	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
