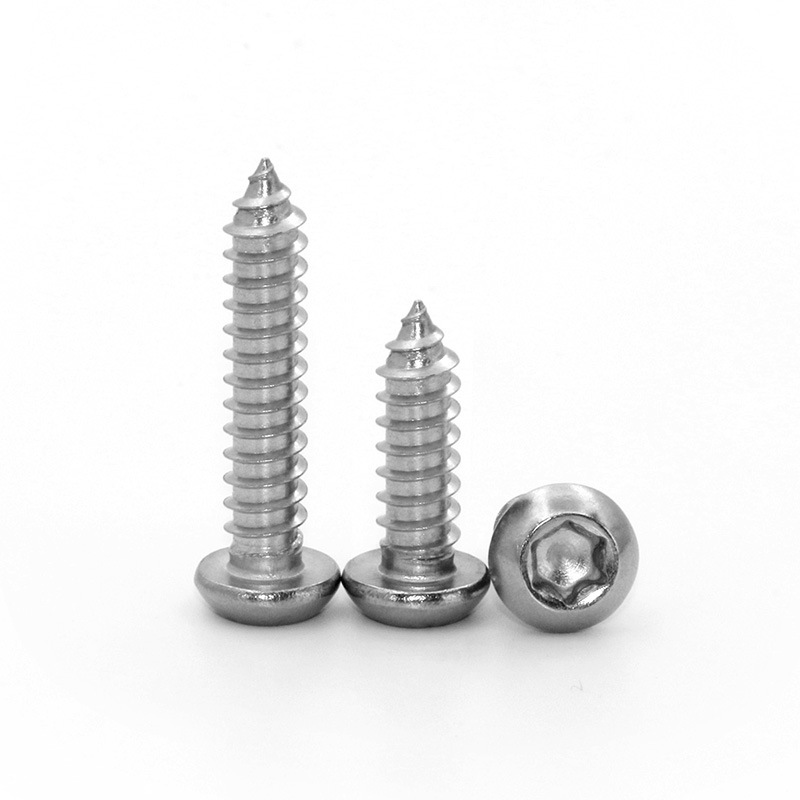

Kiinteä DIN 7981 Torx-kierreruuvi

Xiaoguo® firm DIN 7981 torx-kierreruuvi – saatavilla räätälöityjä pituuksia, pinnoitteita ja materiaaleja. Sopii hyvin sokkokokoonpanoon tai suurivääntömomenttisiin linjoihin (ei nokka-aukkoa). Tukkuhinnasto valmiina – pyydä tarjous.

Lähetä kysely

Tuotteen Kuvaus

Asennusolosuhteiden mukaan Xiaoguon® toimittamalla kiinteällä DIN 7981 torx-kierreruuvilla on seuraavat viisi etua, joten se on ensisijainen valinta teollisille ostajille, jotka haluavat ostaa luotettavia kiinnikkeitä suuria vääntömomentteja vaativiin sovelluksiin.

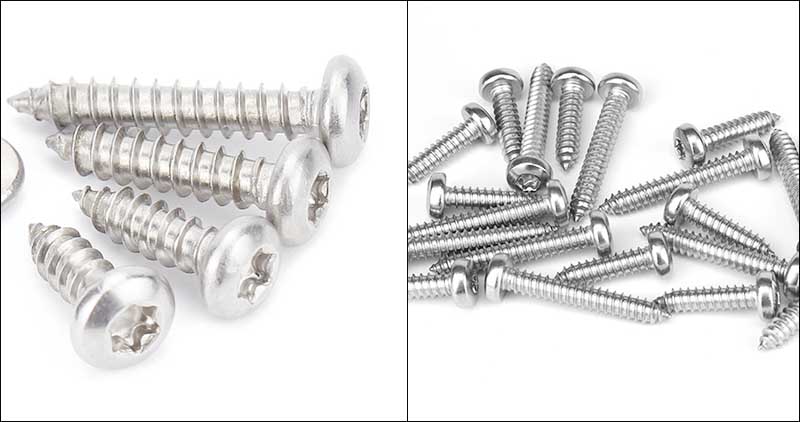

firm DIN 7981 torx tapping screw

Tilanteet, joissa vaaditaan suurta vääntömomenttia

Esimerkiksi kiinnitettäessä metallikiinnike paksuun teräslevyyn tai kovaan puuhun, jos käytetään yhteistä poikkiuraa, se voi luistaa liian suurella voimalla. 6-osainen rakenne, jossa on kuusi terälehteä, kestää suuremman vääntömomentin eikä vahingoita uraa, ja sopii käytettäväksi iskuavaimella tai momenttiavaimella.

Huono näkö tai kapea toimintatila

Esimerkiksi jakolaatikon kulmissa tai syvällä auton rungon sisällä, missä silmät eivät näe ruuvinpäitä, voi luottaa vain kosketukseen. Kun jakoavain työnnetään kuuteen keilaan, se kohdistuu automaattisesti eikä ole taipuvainen kallistumaan. Lisäksi se ei tule ulos työntämisen jälkeen.

Korjaa pääsy, joka vaatii usein purkamista ja kokoamista

Esimerkiksi laitteiden tarkastuskannet ja kojetaulujen takakannet. 6 keilaa voidaan asettaa ja poistaa toistuvasti ilman, että ne kuluvat yhtä nopeasti kuin ne, joissa on poikkiurat. Yhdessä ruostumattoman teräksen kanssa niitä voidaan käyttää toistuvasti pitkään.

Automaattinen kokoonpanolinja

Massatuotannon aikana työntekijät käyttävät sähköruuvimeisseliä kiinteällä vääntömomentilla. 6 keilaa sopivat tiiviisti avaimeen eivätkä irtoa tärinästä, mikä vähentää säätöjen seisokkiaikaa. Litteä pää on muodoltaan yksinkertainen ja tärypöytä syöttää ruuveja sujuvasti.

Pehmeät pohjamateriaalit (muovi, ohut alumiinilevy, puu-muovi-komposiittimateriaalit)

Tukevan DIN 7981 torx -kierreruuvin pään suuri tasainen pinta voi estää painumisen; Itseporaavat kierteet muodostetaan suoraan, toisin kuin koneporatut ruuvit, jotka vaativat muttereita tai kierrettä.

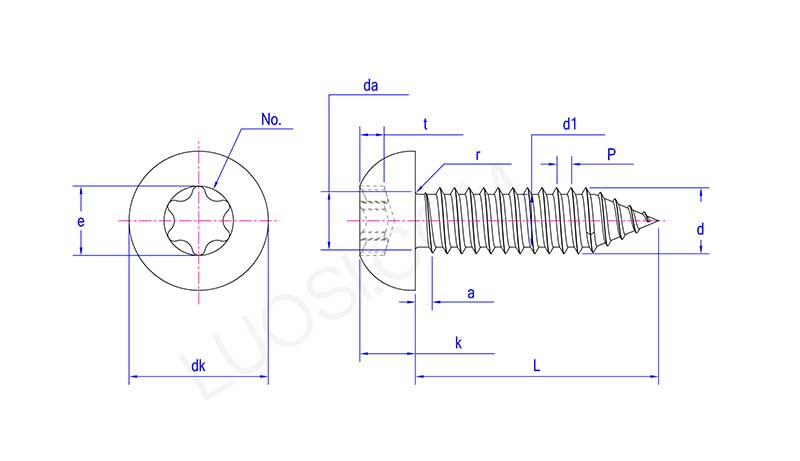

firm DIN 7981 torx tapping screw

ma	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
da max	3.5	4.1	4.9	5.6	6.3	7.3
dk max	5.6	7	8	9.5	11	12
dk min	5.3	6.64	7.64	9.14	10.57	11.57
k max	2.4	2.6	3.1	3.7	4	4.6
k min	2.15	2.35	2.8	3.4	3.7	4.3
r max	0.1	0.1	0.2	0.2	0.25	0.25
Ei.	T10	T15	T20	T25	T25	T30
e	2.8	3.35	3.95	4.5	4.5	5.6
t max	1.27	1.4	1.8	2.03	2.03	2.42
t min	1.01	1.14	1.42	1.65	1.65	2.02
d max	2.9	3.53	4.22	4.8	5.46	6.25
d min	2.76	3.35	4.04	4.62	5.28	6.03
d1 max	2.18	2.64	3.1	3.58	4.17	4.88
d1 min	2.08	2.51	2.95	3.43	3.99	4.7

Räätälöity palvelu

Tarjoamme joustavia räätälöintipalveluita kiinteälle DIN 7981 torx-kierreruuville.

Räätälöity sisältö

Pituus: Vakiopituus 4 - 120 mm

Halkaisija: Räätälöity tarpeidesi mukaan

Pään muoto: Lippiksen halkaisijaa ja korkeutta voidaan säätää hieman piirustuksen mukaan.

6 keilan erittely: Raon tyyppi räätälöidään antamasi poranterän koon mukaan.

Kierretyyppi: AB-tyyppi (tavallinen itsekierteittävä), C-tyyppi (leikkausuralla), kolmiokierre.

Materiaali: hiiliteräs; Ruostumaton teräs 304, 316; Messinki, alumiiniseos.

Pintakäsittely: Sähkösinkitys (sini-valko-keltainen sinkki), kuumasinkitys, Dacromet-pinnoitus, mustatus, fosfatointi, mekaaninen galvanointi.

Räätälöintiprosessi

Toimita piirustukset (PDF/DWG-muodossa) tai lähetä fyysiset näytteet, joissa kerrotaan määrä, materiaali ja pintavaatimukset.

2 päivän arviointi

Vahvistuksen jälkeen muotti valmistetaan ja prototyyppi tehdään. Näytteet ovat valmiita 7-15 päivässä.

Pienimuotoinen koetuotanto (500 - 2000 kpl), jonka jälkeen järjestelmäintegraatiotestaus. Jos ongelmia ei ole, suoritetaan massatuotantoa.

Yhteenveto

Olipa kyseessä DIN 7981 -standardin mukaisen torx-kierreruuvin pituuden muuttaminen, materiaalin vaihtaminen tai täysin uuden spesifikaation suunnittelu, kerro meille vaatimuksistasi, niin löydämme ratkaisun.
