A-luokan neliömäinen konepultti

Varastossa olevalla Xiaoguo® Grade A -neliömäisellä konepultilla on neliömäinen muotoilu neliömäisellä päällä. Ne voivat saavuttaa mekaanisen vääntölukituksen, mikä voi parantaa turvallisuustasoa tietyissä työympäristöissä.

Lähetä kysely

Tuotteen Kuvaus

A-luokan neliömäinen konepultti on eräänlainen kiinnitin, jossa on neliömäinen pää. Se koostuu nelikulmaisesta päästä ja kierretankoosasta. Sitä käytetään yleensä neliömuttereiden tai kuusiomutterien kanssa tai se voidaan ruuvata suoraan kierrereikiin. Neliömäiset pultit olivat yleisin kiinnike 1800-luvulta 1900-luvun alkuun. Niitä käytettiin laajalti infrastruktuurin rakentamisessa, kuten silloissa ja rautateillä, koska ne on helppo takoa ja ne ovat erinomaiset vääntöä estävä. Ainutlaatuisten suunnitteluetujensa ansiosta sillä on edelleen rooli raskaan kaluston, rautateiden, laitteiden kunnossapidon ja vanhojen rakennusten restauroinnissa.

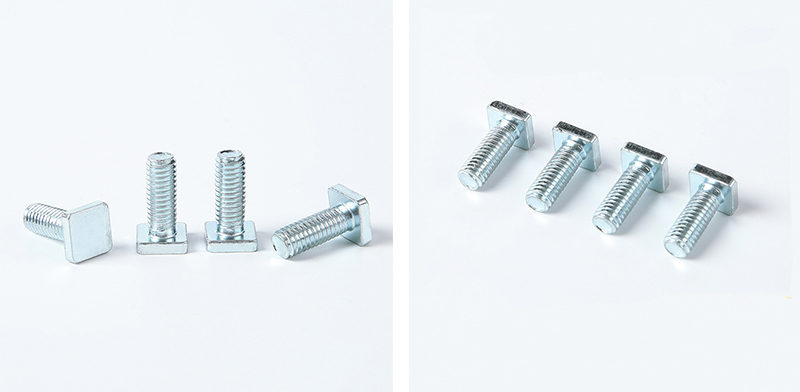

Grade A Square Head Machine Bolt

Rakenteelliset ominaisuudet

Yhteenveto A-luokan neliömäisen konepultin rakenteellisista ominaisuuksista: Geometristen piirteiden ja toiminnallisen suunnittelun välinen korrelaatio.

Rakenneosat Tärkeimmät ominaisuudet Perustoiminnot

Pää Neliön muotoinen, leveät vastakkaiset sivut, suuri korkeus. Tarjoaa korkean vääntömomentin siirron, liukastumisenestotoiminnon, ystävällinen sokean asennukseen ja kätevän jälkien painamiseen.

Kaula Tasainen kaula (kiertymisen esto), laippa (laakeri), lyhyt tappi (ohjaus) Mekaaninen pyörimisen esto, suojaa työkappaleen pintaa, sokeareiän ohjaus

Akseliosa Osittain kierre (tasainen akseliosa) Kestää leikkauskuormitusta, tarjoaa tarkan paikantamisen ja välttää jännityksen keskittymisen kierteisiin

Kierreosa Pääosin karkeat hampaat, toleranssi 6g. Erittäin luja liitos, joka toimii luotettavasti mutterin kanssa.

Päätytyyppi Tasainen pää / Viistetty pää / Sylinterimäinen pää Sopii erilaisiin asennusolosuhteisiin

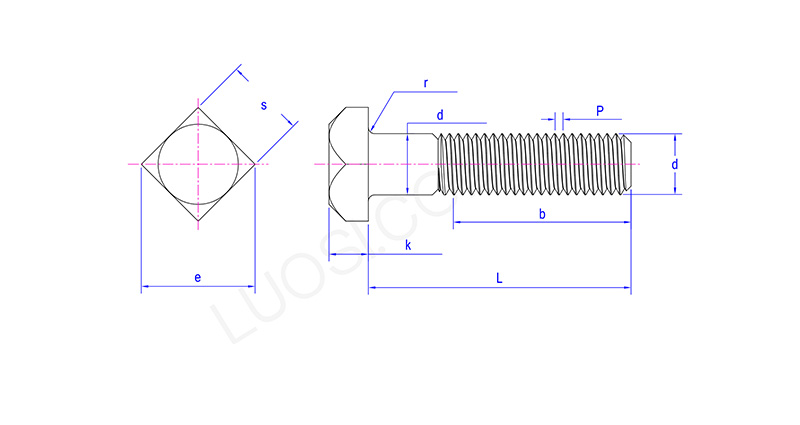

Grade A Square Head Machine Bolt

ma	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Valmistelut ennen käyttöä

Ennen kuin aiot käyttää A-luokan neliömäistä konepulttia, suosittelemme, että tarkistat nämä asiat.

(1) Vahvista pulttimäärittelyjen yhteensopivuus

Kierretiedot: Varmista, että neliömäisen pultin kierteen halkaisija ja nousu ovat täsmälleen samat kuin vastaavan mutterin tai kierrereiän.

Pituusvalinta: Pultin pituuden tulee olla sellainen, että mutterin kiristyksen jälkeen pultin päähän tulee näkyviin 2-3 täydellistä kierrettä.

Pään puolen mitat: Varmista, että neliömäisen pään leveys vastaa käytetyn jakoavaimen aukon kokoa.

Vahvuusaste: Valitse sopiva luokka tarpeen mukaan.

（2）Tarkista työkappaleen reikien paikat

Pyöreä reikä vs neliömäinen reikä: Tavalliset neliömäiset pultit voivat kulkea pyöreän reiän läpi. Jos kääntymisenesto kuitenkin vaaditaan, työkappaleeseen on tehtävä esiporattu asennuspinta neliömäistä reikää varten, jotta nelikulmaisen pään kaula voidaan asentaa.

Halkaisijatoleranssi: Pyöreän reiän halkaisijan tulee olla 0,5-1,0 mm suurempi kuin pultin varren halkaisija.

Reiän kulman pyöristys: Jos A-luokan neliömäisen koneen pultin pään on tartuttava täysin työkappaleen pintaan, reikä on pyöristettävä tai upotettava.

(3) Puhdistus ja voitelu

Poista öljytahrat, rautaviilat, vanhat pinnoitteet ja muut roskat kierteistä.

Ruostumattomasta teräksestä valmistettujen materiaalien tai korkean lämpötilan ympäristöissä on suositeltavaa levittää kierteisiin tarttumista estävää ainetta tai molybdeenidisulfidivoitelurasvaa.

Tavallisille hiiliteräspulteille voidaan levittää pieni määrä öljyä kitkakertoimen pienentämiseksi.
