Suuri OD litteä aluslevy

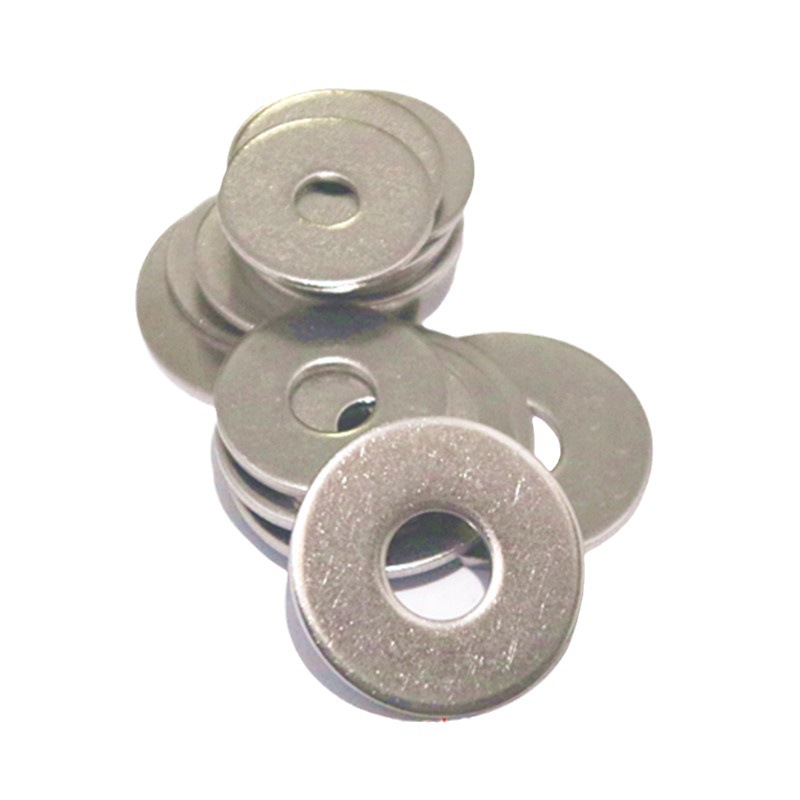

Xiaoguo Inventory® Large OD Flat Washerissa on sileä pinta ilman purseita, se istuu tiukasti ja sitä voidaan käyttää yhdessä tiivistekomponenttien kanssa parantamaan pölyn-, öljyn- ja vedenpitävyyttä.

Lähetä kysely

Tuotteen Kuvaus

Large OD Flat Washerilla ja Standard Flat Washerilla on merkittäviä eroja ulkonäössä, toiminnoissa ja soveltuvissa skenaarioissa.

Projekti	Tavallinen litteä pesukone	Suuri OD litteä aluslevy
Sisähalkaisija	6,4 mm	6,4 mm
Ulkohalkaisija	12 mm	18 mm
Paksuus	1,6 mm	1,6 mm
Yhteysalue	1 kertaa	2,25 kertaa
Paineen jakaminen	Yleensä soveltuu koville pinnoille, kuten metallille	Erinomainen, voi tehokkaasti suojata pehmeitä materiaaleja
Raaka-aineiden kustannukset	Matala	Korkeampi (alaltaan suurempi)
Yksikköpaino	Kevyt	Raskaampi (sama erittely)

Kokovertailu (esimerkiksi M6)

Large OD Flat Washer

Käyttövaiheet

Large OD Flat Washerin käyttötapa ei ole monimutkainen, mutta oikean toimintajärjestyksen noudattaminen voi varmistaa parhaan suojavaikutuksen.

(1) Varmista, että tekniset tiedot vastaavat

Tarkista pultin koko – Large OD Flat aluslevyn sisäreiän tulee olla hieman suurempi kuin pultin ulkohalkaisija.

Tarkista myös, että aluslevyn ulkohalkaisija on riittävän suuri peittämään kokonaan kiinnitettävän osan reiät. Jos reikä on pitkä tai se on kulunut, aluslevyn ulkoreunan on mentävä vähintään 5 mm reiän päälle.

Mieti materiaalia ja minne se menee. Käytä 316 ruostumatonta terästä ulkotiloihin, jotka ovat kosteat, lähellä merta tai kemiallisilla alueilla. Yleiseen sisäkäyttöön ruostumaton 304 tai galvanoitu hiiliteräs toimii hyvin.

(2) Puhdista kosketuspinta

Pyyhi öljy, ruoste, maalilastut tai sahanpuru pois alueelta, jolla työskentelet. Varmista myös, että pesukoneen molemmat puolet ovat puhtaat. Jos siinä on ruosteenestoöljyä, pyyhi se pois varovasti kankaalla.

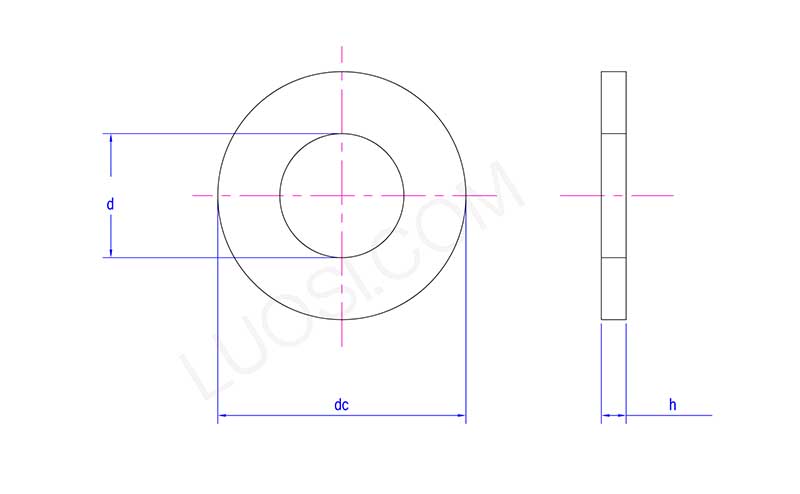

Large OD Flat Washer

ma	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d max	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
dc max	30	34	37	39	44	50	56	60	66	72	78
joulukuu min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Aseta aluslevy paikalleen

Asennuspaikka: Aseta suuri ulkohalkaisijaltaan litteä aluslevy pultin pään ja kiinnitettävän osan väliin. Jos käytetään pehmeitä materiaaleja, kuten puuta, muovia tai ohutta alumiinia, on suositeltavaa käyttää suuren ulkohalkaisijan omaavia aluslevyjä sekä pultin pään että mutterin puolella.

Keskiasennus: Varmista, että pultti tai mutteri kulkee aluslevyn keskireiän läpi. Varmista, että aluslevy on samalla tasolla työkappaleen pintaa vasten – sitä ei saa kallistaa.

(4) Aseta pultti paikalleen ja kiristä käsin

Kiristä pultit tai mutterit käsin,kunnes aluslevy vain koskettaa pintaa;Säädä sitten aluslevyn asentoa,Varmista, että se peittää reiän kokonaan.

(5) Kiristä suositeltuun momenttiin

Momenttiavaimen oikea käyttö: Valitse sopiva momenttiarvo ja kiristä asteittain. Tarkkaile pesukonetta käytön aikana ja tee tarvittaessa säätöjä.

(6) Lopputarkastus

Katso Large OD Flat Washer varmistaaksesi, että se istuu tasaisesti ja oikein paikoillaan.
