Pysyvä puristusmutteri

Xiaoguo® toimittaa välttämättömiä kiinnikkeitä maailmanlaajuisesti. Permanent Clinching mutteri on ohuille levymateriaaleille suunniteltu pysyvä kiinnike. Jos olet kiinnostunut, voimme tarjota ilmaisia näytteitä.

Malli:QIB/IND CLA

Lähetä kysely

Tuotteen Kuvaus

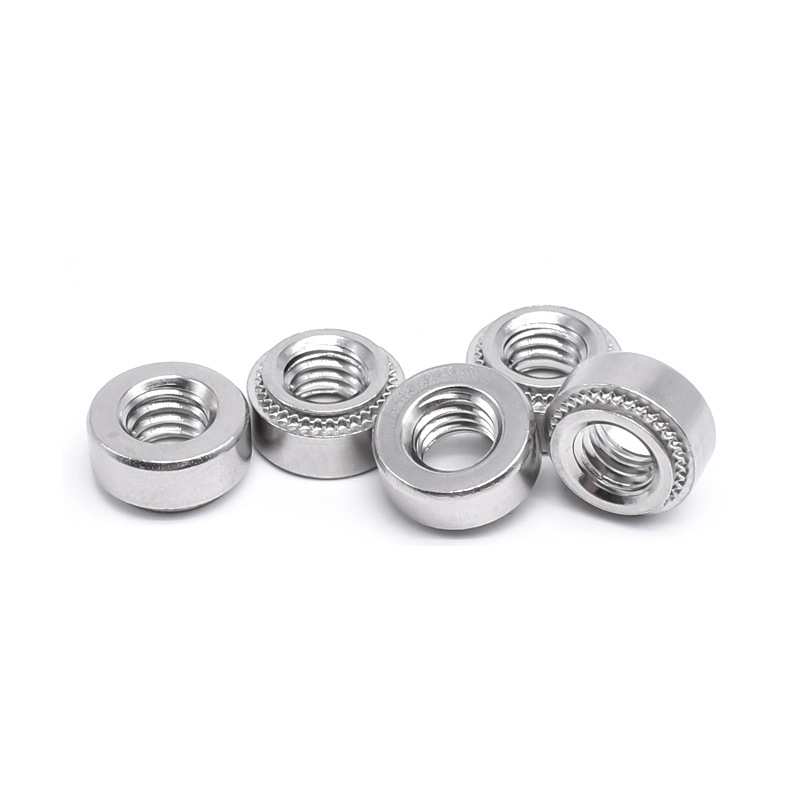

Pysyvä puristusmutteri on metallilevyyn käytettävä pysyvä kiinnike. Toisin kuin tavalliset mutterit, jotka tarvitsevat hitsausta tai kierteitystä, se voidaan asentaa nopeasti puristusvoimalla, mikä luo vahvan, luotettavan kierrekohdan esineiden kiinnittämiseen. Siinä on tarkasti tehty pilotti ja pyälletty varsi. Asennettaessa nämä osat siirtävät materiaalia, johon ne laitetaan, muodostaen lukon.

Tämä välttää lämpömuodonmuutoksia, eliminoi lisävaiheet ja vähentää merkittävästi kokoonpanoaikaa ja kustannuksia. Tämä tekniikka sopii erinomaisesti suurten volyymien tuotantoon, joka vaatii tehokkaita ja kestäviä kiinnitysratkaisuja, ja sitä käytetään useilla eri aloilla.

Tuotteen edut:

Permanent Clinching -mutterin pääasia on, että se voi muodostaa pysyvän, vahvan liitoksen suoraan sitkeäseen metallilevyyn tai ei-rautapitoisiin levyihin ilman esiporattuja kierteitä. Kun asennat sen, puristin työntää pysyvän puristusmutterin materiaaliin. Sen erityinen muoto saa sen ympärillä olevan metallin liikkumaan ja virtaamaan renkaan muotoiseen syvennykseen (kuten uurteeseen tai uraan) pään alla ja/tai varren ympärillä.

Tuloksena oleva vahva mekaaninen lukko vastustaa tehokkaasti pyörimis- ja ulosvetovoimia. Tämä tekniikka tuottaa myös erittäin lujan kierresisäkkeen, joka kestää tärinää ja tarjoaa vahvan ja luotettavan perustan pulttiliitokselle.

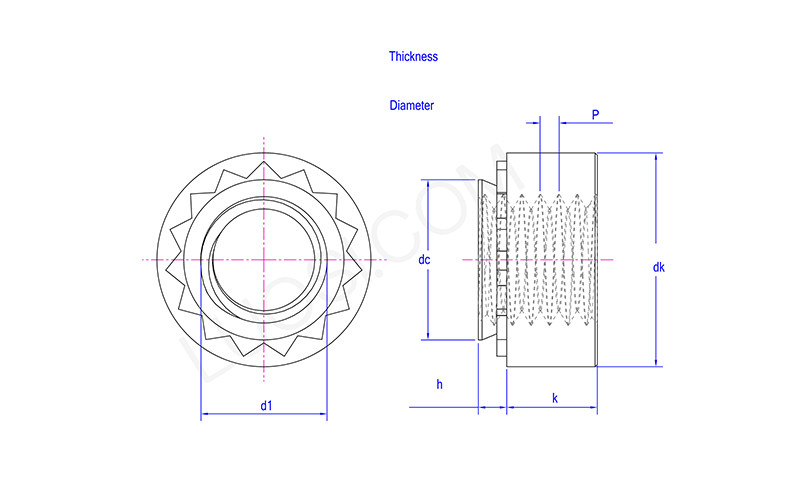

ma	M2-1	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
dc max	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
dk min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
dk max	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
k min	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
k max	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
h-kooderi	1	2	1	2	1	2	1	2	1	2	1
h max	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Asennuslevyn paksuus Min	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Asennusreikien halkaisija Min	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Asennusreikien halkaisija Max	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3.5	M3.6	M4	M4	M5	M5	M6

Mitkä ovat Permanent Clinching -mutterien tärkeimmät vikatilat?

Permanent Clinching mutterit voivat epäonnistua muutamalla päätavalla. Yksi on ulosvedettävä, kun mutteri tulee suoraan ulos arkista. Näin tapahtuu usein, jos puristus ei ole tarpeeksi syvä tai jos mutteri ei ole oikea levyn paksuudelle. Toinen on pyöriminen – kun mutteri kääntyy levyssä, yleensä siksi, että hammastukset eivät tartu tarpeeksi hyvin. Myös sisällä olevat langat voivat irrota.

Oikean mutterin valitseminen ja asennuksen oikea asennus estävät näitä ongelmia.
