Projektiohitsausnastat

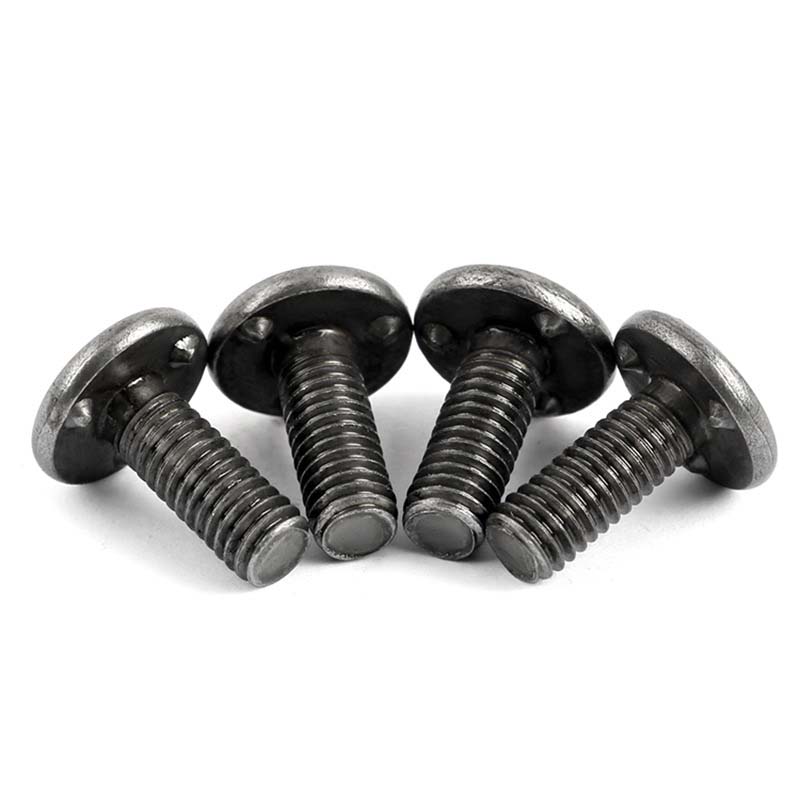

Projektiohitsausnastoissa on pieniä ulkonemia. Hitsausprosessin aikana ne sulavat ja muodostavat kiinteän sidoksen metallipintaan. Ne soveltuvat autojen komponentteihin, metallirungoihin tai kodinkonekokoonpanoon. Xiaoguo®-tehdas on täysin varustettu ja pystyy vastaanottamaan massatilauksia.

Malli:JIS B1195-1994

Lähetä kysely

Tuotteen Kuvaus

Ulokehitsaustapit koostuvat pääosin ruuvista ja kannasta, jossa on erityinen korotettu rakenne. Ne voidaan yhdistää muttereihin tai muihin komponentteihin, joissa on sisäkierteet. Nämä ulkonemat voivat koostua useista pienistä sylinterimäisistä, renkaan muotoisista tai muista erityisistä muodoista.

Ominaisuudet ja sovellukset

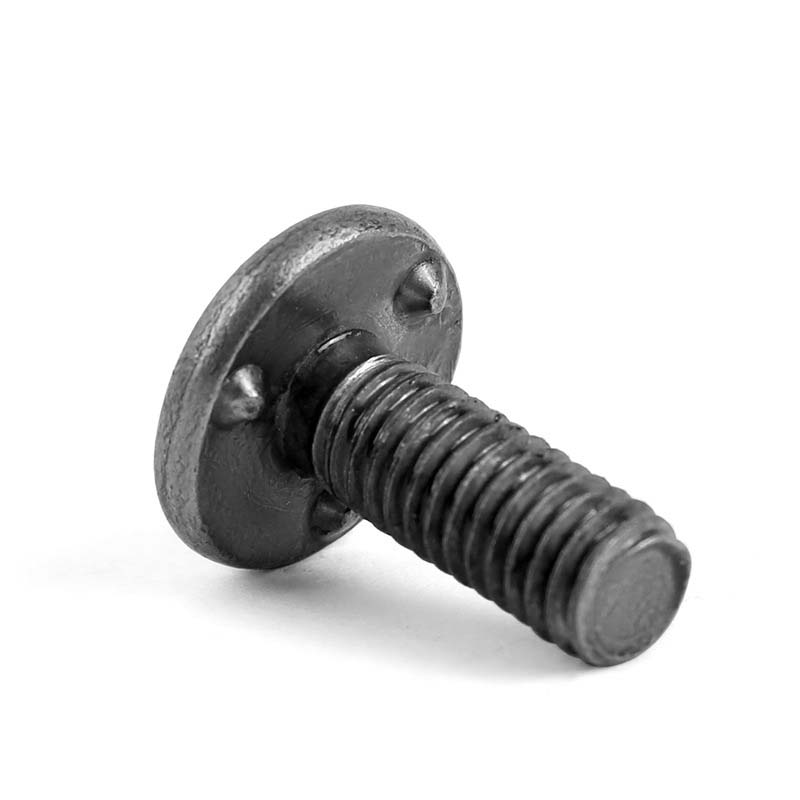

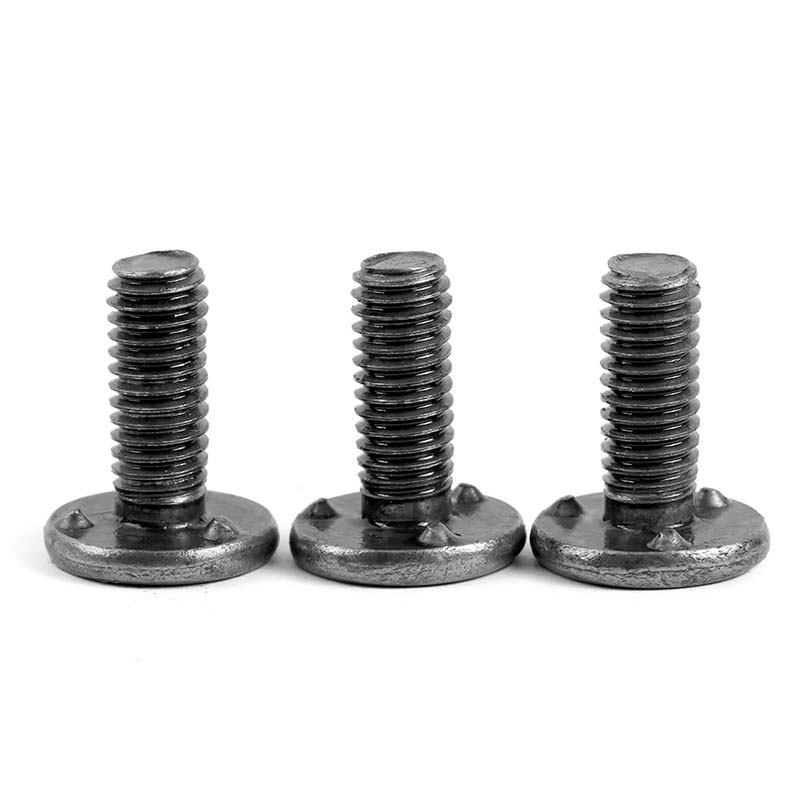

Hitsausnastan päässä olevat ainutlaatuiset ulkonemat 3 ulokkeella pään alla mahdollistavat tarkan virran keskittämisen hitsauksen aikana, mikä varmistaa vakaan ja luotettavan hitsausprosessin ja takaa merkittävästi hitsauksen laadun. Ulkonemiin kohdistuvan keskitetyn voiman vuoksi hitsauksen muihin osiin kohdistuva lämpövaikutus on suhteellisen pieni, mikä voi hyvin säilyttää hitsin alkuperäisen suorituskyvyn ja ulkonäön eikä aiheuta liiallista muodonmuutosta tai hitsauksen aiheuttamaa vauriota.

Projektiohitsausnastat ovat sekä helppoja hitsattavia että erittäin vahvoja. Virta keskittyy pään ulkonevaan osaan yhdistäen nopeasti nastan työkappaleeseen. Tämä menetelmä on paljon tehokkaampi kuin tavallinen hitsausmenetelmä. Sillä on oma paikannustoimintonsa. Asennuksen aikana ei tarvita monimutkaisia paikannustoimintoja. Se löytää automaattisesti oikean asennon, mikä säästää merkittävästi asennusaikaa.

Alihitsattuja projektioruuveja käytetään elektronisten laitteiden kuorien kokoamiseen. Esimerkiksi tietokoneiden keskustietokoneiden, matkapuhelinten koteloiden ja tablettitietokoneiden koteloiden kokoonpanossa niillä on ratkaiseva rooli. Kun asennat komponentteja, kuten kiintolevyn kiinnikkeen, virtalähteen kiinnityskehyksen ja tuulettimen tuen keskusyksikön kotelon sisään, kiinnitä ne ensin vastaaviin kohtiin kotelon kuoressa ja kiinnitä sitten nämä lisävarusteet ruuvien kierteillä.

Projektiohitsauspultteja käytetään rakennusten teräsrakenteiden rakentamisessa. Rakennuksissa, kuten tehtaissa, varastoissa, stadioneilla, silloilla jne., niitä käytetään usein liitossolmuissa teräspalkkien ja teräspilarien välillä. Ensin nastat hitsataan teräspalkkien tai teräspilarien päihin ja sitten teräspalkit ja teräspilarit kiinnitetään yhteen pulteilla tai muilla liitososilla.

Tuotteen parametrit

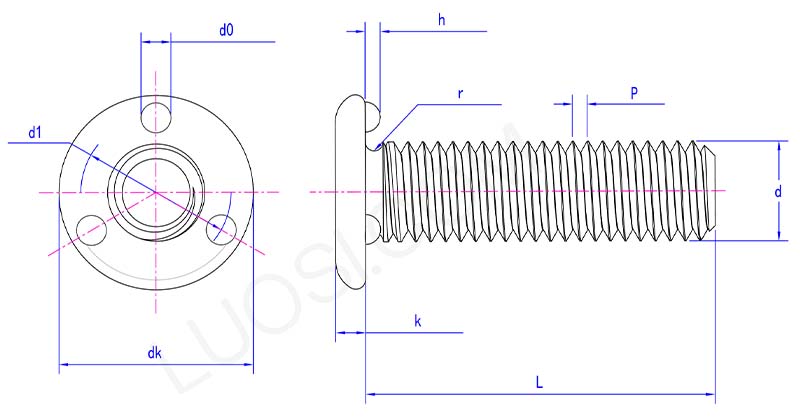

projection weld studs parameter

ma	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	10.4	12.4	14.4	18.4	22.4	26.4
dk min	9.6	11.6	13.6	17.6	21.6	25.6
k max	1.5	2	2.2	2.7	3.7	4.7
k min	1.1	1.6	1.8	2.3	3.3	4.3
r max	0.5	0.6	0.7	0.9	1.2	1.4
r min	0.2	0.2	0.25	0.4	0.4	0.6
d0 max	1.75	2.25	2.75	3.25	4.25	4.25
d0 min	1.25	1.75	2.25	2.75	3.75	3.75
h max	0.8	0.8	0.9	0.9	1.1	1.1
h min	0.6	0.6	0.7	0.7	0.9	0.9
d1	8.5	10	11.5	15	18	21
