Sileä pinta Upotettu pää niitattu mutterit

Smooth Surface Upotetun pään niitatut mutterit ovat insinöörien määrittelemä ratkaisu silloin, kun tarvitaan sileää pintaa ja luotettavaa, pysyvää kierteitettyä kiinnityspistettä – ja omistautuneena kiinnikkeiden valmistajana Xiaoguo® investoi voimakkaasti tutkimukseen ja kehitykseen luodakseen juuri tällaisia innovatiivisia, ongelmia ratkaisevia kiinnitysmalleja.

Malli:GB/T 17880.2-1999

Lähetä kysely

Tuotteen Kuvaus

Kun tarkastelet sileäpintaisia upotuspään niitattuja muttereita ulkopuolelta, huomaat ensimmäisenä niiden kartiomaiset päät - joiden sisäkulma on vakiona 100 astetta tai 120 astetta. Tämän muodon ansiosta mutterit ovat täydellisesti samassa tasossa yhdistetyn materiaalin pinnan kanssa.

Näiden muttereiden päärunko on joko uurrettu (pienillä ulkonemilla) tai siinä on uria. Tämä estää niitä pyörimästä asennuksen aikana ja estää myös niitä pyörimästä käytön aikana. Pään alla on tukeva kahva. Kun painat tätä kahvaa, se vääntyy ulospäin (säteittäisessä suunnassa) muodostaen näin tiukan ja pysyvän lukon.

Tämä erityinen muoto ja muotoilu eivät ainoastaan tarjoa houkuttelevaa ulkonäköä, vaan tekevät muttereista erittäin kestäviä ulosvetovoimalle - jolloin ne eivät vedä ulos.

Tuotteen edut

Sileäpintaiset upotetun pään niitatut mutterit voivat säästää huomattavasti kustannuksia, koska ne yksinkertaistavat kokoonpanoprosessia. Ne on helppo asentaa eivätkä vaadi monia erikoistyökaluja - mikä vähentää työvoimakustannuksia.

Verrattuna hitsattuihin kierreliittimiin tai monimutkaisempiin kiinnitysjärjestelmiin, nämä mutterit ovat halvempia, mutta ne säilyttävät saman lujuustason. Tuotannon aikana säästetty aika yhdistettynä liitoksen kestävyyteen tekee mutterien käytön kokonaiskustannuksista erittäin kustannustehokkaan suuria tuotemääriä valmistaville valmistajille.

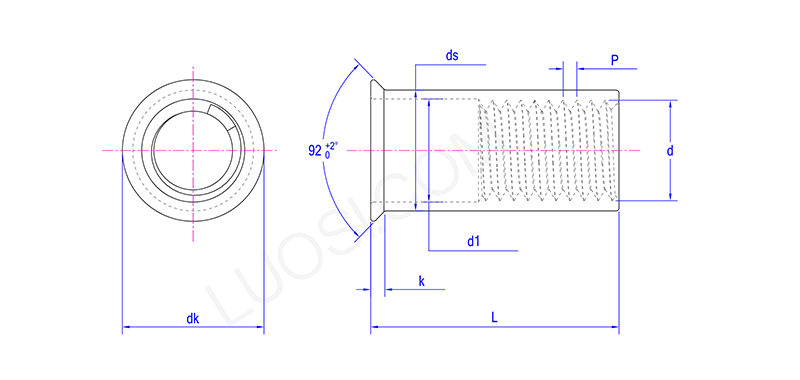

Tuoteparametrit

ma	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
ds max	4.97	5.97	6.97	8.97	10.97	12.97	14.97
ds min	4.9	5.9	6.9	8.9	10.9	12.9	14.9
d1 max	4.12	4.92	5.72	7.65	9.35	11.18	13.18
d1 min	4	4.8	5.6	7.5	9.2	11	13
dk max	8	9	10	12	14	16	18
k	1.5	1.5	1.5	1.5	1.5	1.5	1.5

Smooth Surface Countersunk Head Riveted Nuts

FAQ

K: Voitko toimittaa yksityiskohtaiset mittatiedot ja tekniset piirustukset sileäpintaisille uppokantaisille niitatuille muttereille?

V: Ehdottomasti. Annamme sinulle täydelliset tekniset tiedot ja CAD-piirustukset kaikille sileäpintaisille uppokantaisille niitatuille muttereillemme. Näissä asiakirjoissa esitetään kaikki keskeiset mitat, kuten pään kulma (yleensä 90° tai 100°), pään halkaisija ja paksuus, kierteen koko ja pitoalue.

Pitoalue on vain sen materiaalin kokonaispaksuus, jonka mutteri voi kiinnittää turvallisesti. On tärkeää varmistaa, että upotettu reikä on näiden tietojen mukainen. Näin mutteri istuu tasaisesti ja toimii niin hyvin kuin pitääkin.
