Virtaviivainen puristusmutteri

Streamlined Clinching -mutterin tärkein etu on, että se eliminoi hitsauksen, liimojen tai pääsyn takapuolelle. Asiantuntemuksen vienti, erityisesti globaalien toimittajien hankinnassa ja hallinnassa, määrittelee Xiaoguon® toiminnan

Malli:QIB/IND S

Lähetä kysely

Tuotteen Kuvaus

Suuri plussa Streamlined Clinching -muttereissa on, kuinka hyvin ne kestävät mekaanisesti. Niiden luoma kylmämuovattu lukko on kestävä ulos työntämiseltä, ulosvetämiseltä tai kiertymiseltä – usein vahvempi kuin niitä ympäröivä pelti. Tämä puristettu liitäntä todella kestää irtoamista tärinästä, mikä on tavallisten muttereiden ja pulttien yleinen ongelma.

Virtaviivaiset puristusmutterit varmistavat, että liitos pysyy tiukkana eikä helise, mikä on tärkeää liikkuvissa paikoissa, kuten ajoneuvoissa ja koneissa. Tämä auttaa tuotetta kestämään pidempään ja toimimaan luotettavammin.

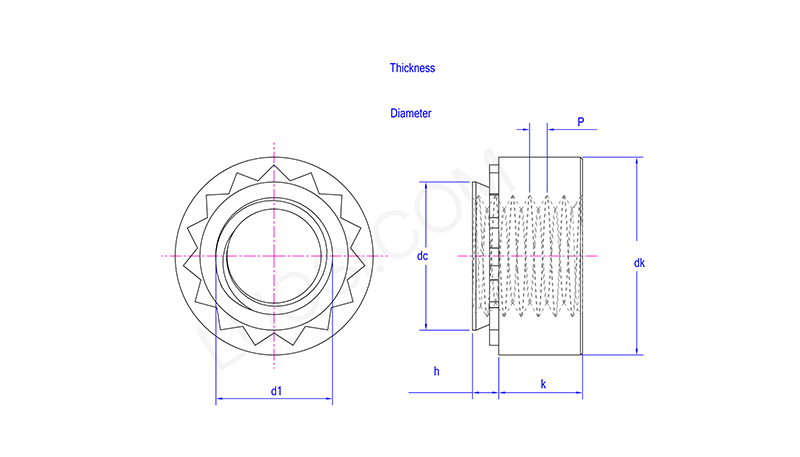

ma	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1	M6-2
P	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1	1
dc max	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72	8.72
dk min	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3	11.3
dk max	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8	11.8
k min	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83	3.83
k max	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33	4.33
h-kooderi	2	1	2	1	2	1	2	1	2	1	2
h max	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38	2.21
Asennuslevyn paksuus min	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4	2.3
Asennusreikien halkaisija min	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75	8.75
Asennusreikien halkaisija max	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83	8.83
d1	M2	M3	M3	M3.5	M3.5	M4	M4	M5	M5	M6	M6

Tuotteen edut:

Virtaviivaisilla Clinching-muttereilla on joitain hyviä puolia suunnittelun suhteen. Ne antavat sinulle kierretapin, joka istuu tasaisesti tai matalalla levyn toisella puolella, mikä on kätevää, kun paneelin takana ei ole paljon tilaa. Tämä tarkoittaa, että et tarvitse suuria taustalevyjä tai ylimääräistä tilaa avaimille tai muttereille piilossa.

Suunnittelijat saavat enemmän joustavuutta – kokoonpanot ovat yksinkertaisempia ja käytät vähemmän osia. Virtaviivaisten puristusmuttereiden avulla tarvitset pääsyn kierteeseen vain toiselta puolelta. Tämä tekee tavaroiden yhdistämisestä ja purkamisesta helpompaa kuin hitsausmuttereilla, etenkin ahtaissa paikoissa.

Sopiva levyn paksuus:

Näiden muttereiden kanssa käytettävien levyjen paksuus vaihtelee yleensä puolesta millimetristä 6 millimetriin (noin sormenkynnen ohuista kahteen tai kolmeen yhteen pinottuun pankkikorttiin). Tärkeintä on valita oikea mutteri – mitä paksumpi levy, sitä paksumpi mutteri! Jos pakotat paksummille laudoille tarkoitetun mutterin ohuemmille, voit repiä laudan tai tehdä reiän!
