Tyyppi UR Projection Weld Studs

Xiaoguon® toimittajan valmistamat UR-projektiohitsaustapit ovat IFI 148-4-2002 -standardien mukaisia. Valmistuslaitoksissa niitä käytetään yleisesti paksujen metalliosien liittämiseen, ja näiden komponenttien turvallinen hitsaus on erittäin tärkeää. Voimme tarjota ilmaisia näytteitä.

Malli:IFI 148-4-2002

Lähetä kysely

Tuotteen Kuvaus

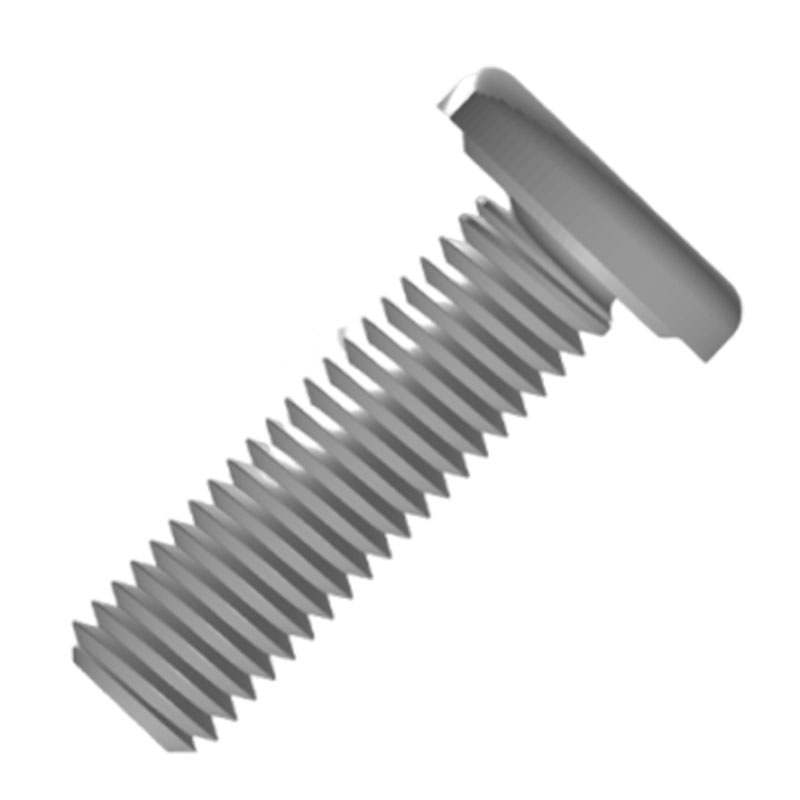

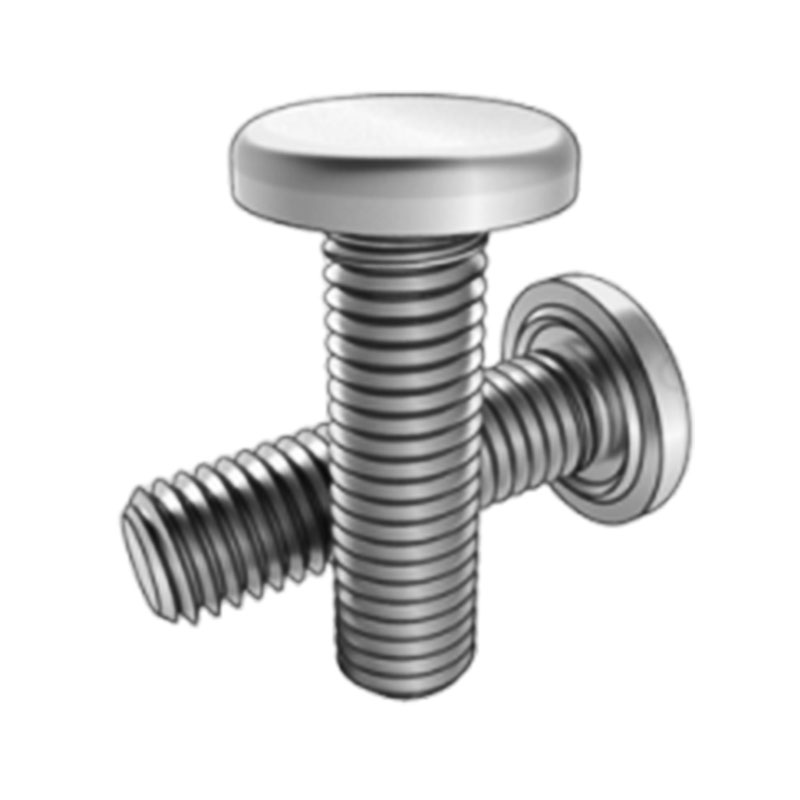

Tyypin UR-projektiohitsausnastoilla on suuri pyöreä litteä pää, sileä ja tasainen pinta, mikä voi lisätä kosketusaluetta liitetyn komponentin pintaan. Niitä käytetään usein ohuiden levyjen ja koristeosien liittämiseen.

Tuotteen ominaisuudet

Täysin kierteitetyissä nastoissa, joissa on soikea kärki, on olennaisesti kierteet, jotka kulkevat koko nastan läpi, ja toinen pää kapenee vähitellen soikeaksi päähän. Se on kuin ohjain, joka ohjaa tapit tasaisesti reikiin asennuksen aikana. Tämä tarkoittaa, että osien kierteet eivät vaurioidu, varsinkin käsin käytettäessä tai ahtaissa tiloissa. Käytä tavallista mutteria toisessa päässä.

Hitsauksen päätyttyä tyyppiset UR-projektiohitsaustapit muodostavat erittäin lujan liitoksen työkappaleeseen, joka kestää suuria vetovoimia, leikkausvoimia ja tärinää. Edes pitkäaikaisessa käytössä, ulkoisten voimien tai laitteiden tärinän vaikutuksesta, se ei todennäköisesti löysty tai putoa, kuten hitsattaessa teräspalkkien ja teräspilarien välisiä liitoskohtia rakennusteräsrakenteissa, mikä voi varmistaa rakennuksen rakenteen vakauden.

UR-projektiohitsausnasttien kierrekäsittelyn tarkkuus on korkea. Ne sopivat tiukasti ja tasaisesti tavallisten muttereiden tai sisäkierteillä varustettujen komponenttien kanssa, eikä asennuksen aikana esiinny ongelmia, kuten takertumista tai kierteiden luistamista. Tämä varmistaa, että muiden komponenttien myöhempi asennus voidaan suorittaa helposti ja tarkasti, mikä parantaa kokoonpanon yleistä laatua.

Tyypin UR-projektiohitsauspultit ovat erittäin helppokäyttöisiä eivätkä vaadi monimutkaista paikannusprosessia. Hitsausprosessin aikana sen pään erityinen kohotettu muotoilu mahdollistaa sen nopean kiinnittymisen hitsauskappaleeseen. Kun hitsauslaitteisto on päällä, kohotettu osa sulaa nopeasti ja hitsaa nastan tiukasti hitsauskappaleeseen. Tämä lyhentää merkittävästi asennusaikaa ja parantaa tuotannon tehokkuutta.

Tuotteen parametrit

Type UR projection weld stud parameter

ma	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h max	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
h min	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
