Tärinänvaimennuslevyn muotoinen jousi

Tärinävaimennuslevyn muotoinen jousi on ihanteellinen ratkaisu raskaiden laitteiden valmistajille maailmanlaajuisesti – nämä valmistajat luottavat Xiaoguoon® luotettuna toimittajana kriittisissä pulttiliitossovelluksissa, erityisesti tilanteissa, joissa on rajoitetusti tilaa ja korkeat voimavaatimukset.

Malli:75LB

Lähetä kysely

Tuotteen Kuvaus

Tärinänvaimennuslevyn muotoiset jousialuslevyt ovat erittäin tärkeitä auton vaihteiston ja kytkimien osissa - jopa rajoitetulla tilassa ne voivat tarjota voimakasta voimaa. Niiden kartiomaisen rakenteen ansiosta ne kestävät tarkasti kuorman ja tuottavat asianmukaisen muodonmuutoksen.

Pidämme hintamme kilpailukykyisinä, koska valmistamme näitä tuotteita suuria määriä. Jos tilaat yli 1000 yksikköä, saat 5% alennuksen. Yleensä nämä jouset on valmistettu hiiliteräksestä ja niiden pinnalla on fosfatointi- tai öljymustakäsittely. Toimitamme tavarat kuriiriyhtiöiden kautta, jotta saat tavarat perille mahdollisimman pian.

Pakkauksissa käytämme tukevia laatikoita, joissa on väliseinät - tämä voi estää niitä vaurioitumasta pinottaessa. Jokaiselle tuote-erälle tehdään myös tiukat kuormitustestit kansainvälisten laatustandardien, kuten ISO 9001 -standardien, noudattamisen varmistamiseksi.

Tuotetiedot

Raskaissa teollisuuslaitteissa, kuten puristimissa ja venttiileissä, tärinänvaimennuslevyn muotoiset jouset ovat välttämättömiä - ne voivat kohdistaa voimakkaan esijännitysvoiman ja vaimentaa iskuvoimaa. Näiden komponenttien suunnittelussa on otettu käyttöön erityiset ulkohalkaisijan ja sisähalkaisijan väliset suhteet, jotta ne toimivat parhaimmillaan.

Pidämme tuotantokustannukset alhaisina, joten hinta on myös erittäin kohtuullinen. Tarjoamme ilmaisen toimituksen vähintään 5 000 kappaleen tilauksille. Vakiopintakäsittely on galvanointi, joka voi estää niitä ruostumasta. Toimitukseen liittyen meillä on kaksi vaihtoehtoa: lentokuljetus, jos haluat nopeutta, ja merikuljetus, jos haluat säästää rahaa. Voit valita tarpeidesi mukaan, ja voimme lopulta toimittaa tavarat maailmalle.

Käytämme lujia pakkausmateriaaleja ja sisäänrakennettua tehokasta kuivausainetta, joka estää tehokkaasti kosteuden ja varmistaa, että tuote pysyy kuivana kuljetuksen ja varastoinnin aikana. Lisäksi jokainen jousi tarkastetaan 100 % ennen toimitusta.

Yleisesti käytetyt materiaalit

Vakiojousemme on valmistettu pääasiassa korkeahiilisestä teräksestä (SAE 1070) ja ruostumattomasta teräksestä (AISI 301/316), ja ne on yleensä valmistettu näistä kahdesta päämateriaalista. Erikoistarpeisiin tarjoamme materiaaleja, kuten Inconel tai berylliumkupari. Materiaali varmistaa, että tärinänvaimennuslevyn muotoinen jousi toimii luotettavasti erilaisissa kuormituksissa ja ympäristöolosuhteissa.

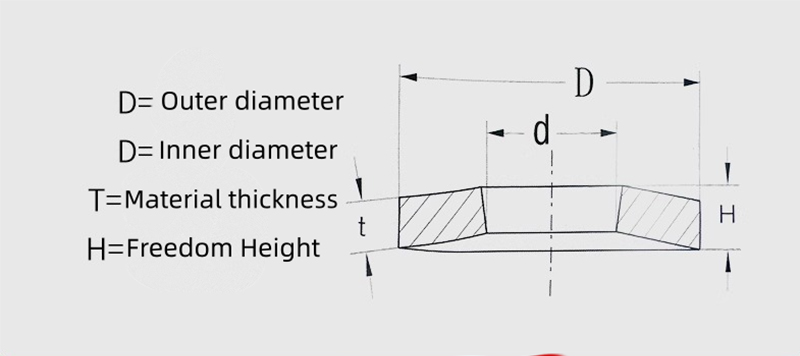

Vibration Dampening Disc Shaped Spring

Levyn muotoinen kevään vakioversio
	Geometrinen parametrit				Mekaaninen ominaisuuksia				Paino
	Geometrinen parametrit				f = 0,50 h f = 0,75 h				Paino
	D	d	t	h/t	F	P	F	P	kg/100
C	8.0	4.2	0.20	0.45	0.125	33	0.188	39	0.06
B	8.0	4.2	0.30	0.55	0.125	89	0.188	118	0.09
A	8.0	4.2	0.40	0.65	0.100	147	0.150	210	0.11
C	10.0	5.2	0.25	0.55	0.150	48	0.225	58	0.11
B	10.0	5.2	0.40	0.70	0.150	155	0.225	209	0.18
A	10.0	5.2	0.50	0.75	0.125	228	0.188	325	0.22
D	12.0	6.2	0.60	0.95	0.175	394	0.262	552	0.39
C	12.5	6.2	0.35	0.80	0.225	130	0.338	151	0.25
B	12.5	6.2	0.50	0.85	0.175	215	0.262	293	0.36
A	12.5	6.2	0.70	1.00	0.150	457	0.225	660	0.51
C	14.0	7.2	0.35	0.80	0.225	106	0.338	123	0.31
B	14.0	7.2	0.50	0.90	0.200	210	0.300	279	0.44
A	14.0	7.2	0.80	1.10	0.150	547	0.225	797	0.71
C	16.0	8.2	0.40	0.90	0.250	131	0.375	154	0.47
B	16.0	8.2	0.60	1.05	0.225	304	0.388	410	0.70
A	16.0	8.2	0.90	1.25	0.175	697	0.262	1013	1.05
C	18.0	9.2	0.45	1.05	0.300	185	0.450	214	0.68
B	18.0	9.2	0.70	1.20	0.250	417	0.375	566	1.03
A	18.0	9.2	1.00	1.40	0.200	865	0.300	1254	1.48
