12-pisteinen laipparuuvi

Tilaa välittömästi Xiaoguo® 12-pisteinen laipparuuvi irtotavarana. Tässä tuotteessa on ainutlaatuinen 12-pisteinen pää, ja se on valmistettu 12,9-laatuisesta seosteräksestä, joka on läpikäynyt karkaisu- ja karkaisuprosesseja, ja jonka lopullinen vetolujuus on yli 1200 MPa, ja se soveltuu käytettäväksi moottorin raskaissa osissa.

Lähetä kysely

Tuotteen Kuvaus

12-pisteinen laipparuuvi on tehokas kiinnitin, jonka päässä on kaksitoista kulmaa ja laajennettu laipan tukipinta alareunassa. Sen pään muoto on kaksinkertainen kuusikulmainen, ja siinä yhdistyvät kahdentoista pisteen käyttö ja integroitu laipparakenne, joka on erityisesti suunniteltu korkeaa vääntömomenttia ja tärinän löystymistä vastaan.

Tätä 12-pisteistä laipparuuvia käytetään yleisesti autojen voimansiirtojärjestelmissä, moottorilohkoissa, lentokoneiden moottoreissa ja erittäin vahvoissa teollisuuslaitteissa. Se on ihanteellinen ratkaisu perinteisten kuusiokantaisten pulttien ja sisäisten kuusiokantaisten sylinterimäisten ruuvien korvaamiseen. Kaksitoistapuolinen käyttöpinnan rakenne mahdollistaa rengasavaimen tai kaksitoistapuoleisten hylsyjen käytön, mikä mahdollistaa 30°:n uudelleenasennon kapeissa tiloissa verrattuna tavallisiin kuusikulmaisiin päihin, mikä parantaa asennuksen tehokkuutta.

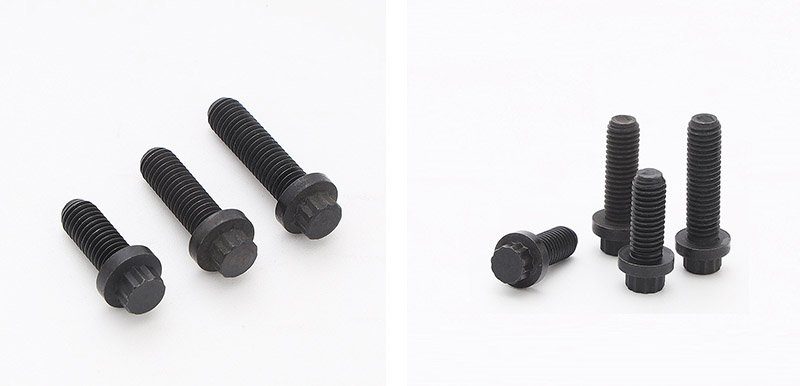

12 Point Flange Screw

Ydin etu

12-pisteisen laipparuuvin keskeiset edut näkyvät pääasiassa seuraavista näkökohdista:

(1) Kahdentoista pisteen päätyyppi

Enemmän kosketuspintoja: Kahdentoista pisteen päätyypissä on kaksi kertaa enemmän kosketuspintoja kuin kuusikulmaisessa päässä, joten se kestää suuremman kiristysmomentin päätä vahingoittamatta.

Liukukulmariski on pieni: Voiman jakautuminen on tasaisempi, joten se sopii sovelluksiin, jotka vaativat suurta esijännitystä.

(2) Integroitu laippa

Itsenäinen laippapinta: Ylimääräisiä tiivisteitä ei tarvita. Laipan pohjassa oleva sahalaitainen tai kohokuvioitu rakenne toimii yhteistyössä työkappaleen pinnan kanssa ja muodostaa voimakkaan kitkavoiman.

Korkea tärinänkestävyys: Se voi ylläpitää esikuormitusta jopa tärisevässä ympäristössä, sopii dynaamisille kuormitusalueille.

（3）Helppo asennus, säästää tilaa

30°:n kierto: Kahdentoista pisteen päätä voidaan kääntää 30°, jotta se työnnetään avaimeen uudelleen sijoittamista varten. Tämä säästää puolet tilasta verrattuna kuusikulmaisen pään 60° kiertoon. Sopii rajoitettuun tilaan.

（4）Suuri laakerialue

Laajentunut laippapinta lisää kosketuspinta-alaa: hajottaa tehokkaasti painetta ja estää pehmeiden materiaalien, kuten alumiinin ja valuraudan, muodonmuutoksia.

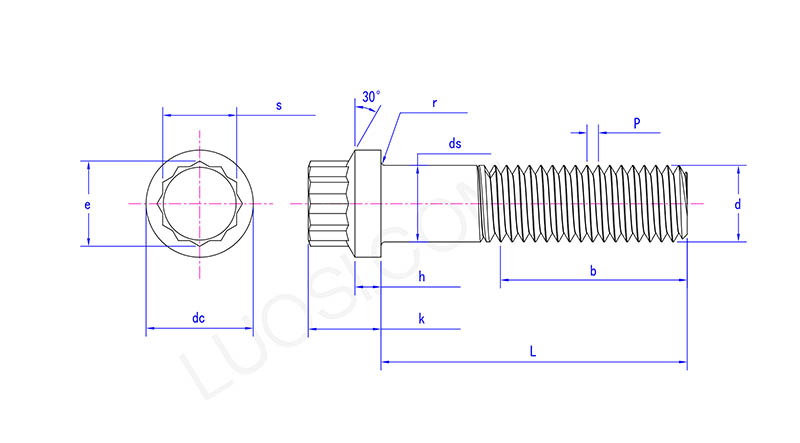

12 Point Flange Screw

ma	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Vaihtoehtoiset kuusiokantaruuvit

Pään ulkohalkaisijan yhteensopivuus: 12 pisteen laipparuuvissa on sama reikä kuin tavallisessa kuusikulmaisessa lieriömäisessä ruuvissa, joten se voidaan vaihtaa suoraan muuttamatta reiän sijaintia ja se on myös kestävämpi.

（6）Täydellinen valikoima lujia laatuja

Kattaa luokan 8,8, 10,9, 12,9 ja ruostumattoman teräksen A2-70/A4-80, joka täyttää kaikki tarpeet yleisistä koneista äärimmäisen raskaisiin kuormiin.

(7) Runsaat korroosionkestävät ratkaisut

Tarjoa erilaisia pintakäsittelyjä, kuten sähkösinkitystä, kuumasinkitystä, Dacromet-pinnoitetta, sinkki-nikkeliseosta ja mustusta, jotka sopivat sisä-, ulko-, meri- ja kemiallisiin ympäristöihin jne.

（8）Laaja valikoima sovellusalueita

Autot (moottorit, vaihteistot, alustat), ilmailu (moottorien rungot, laskutelineet), tuulivoima, kaivosteollisuus, petrokemian tuotteet, laivat, yleiskoneet jne.
