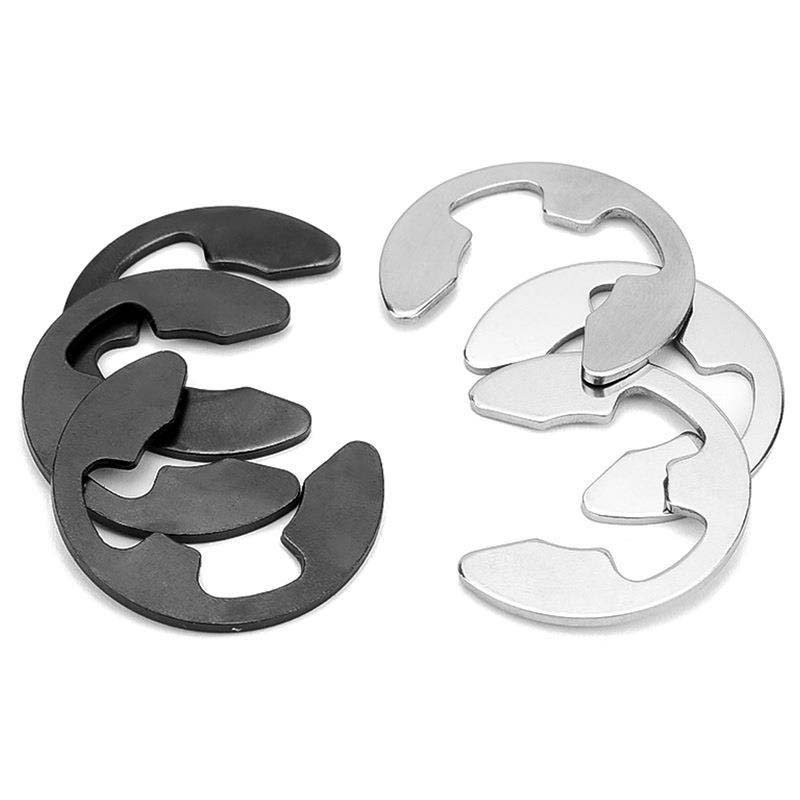

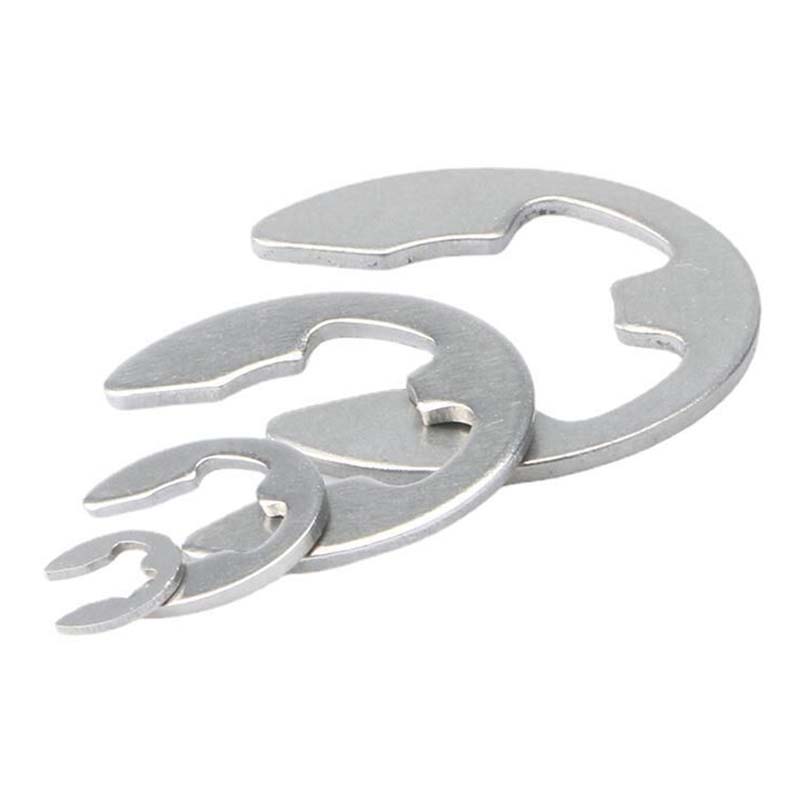

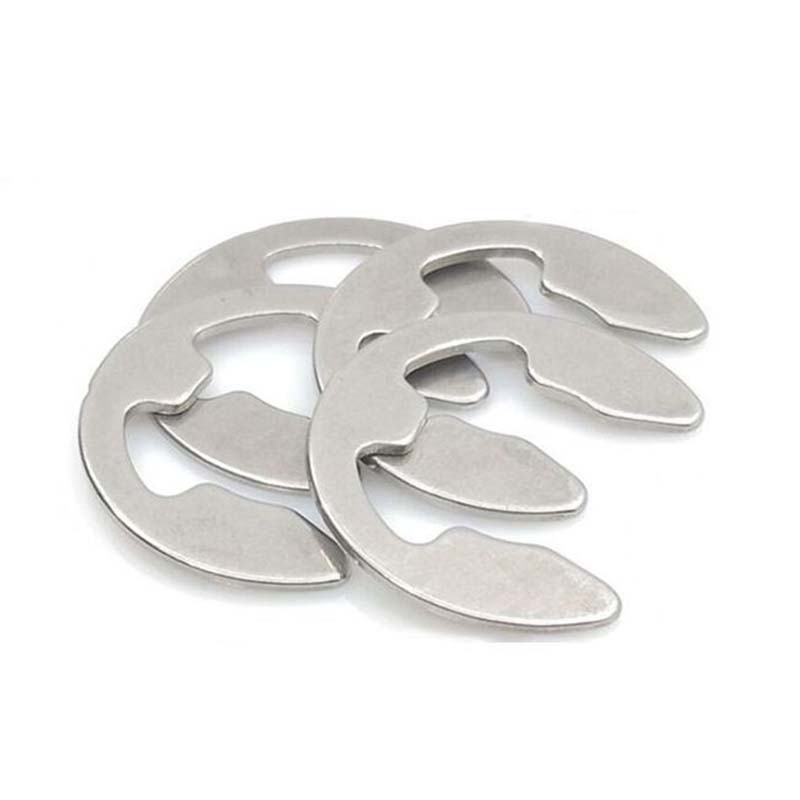

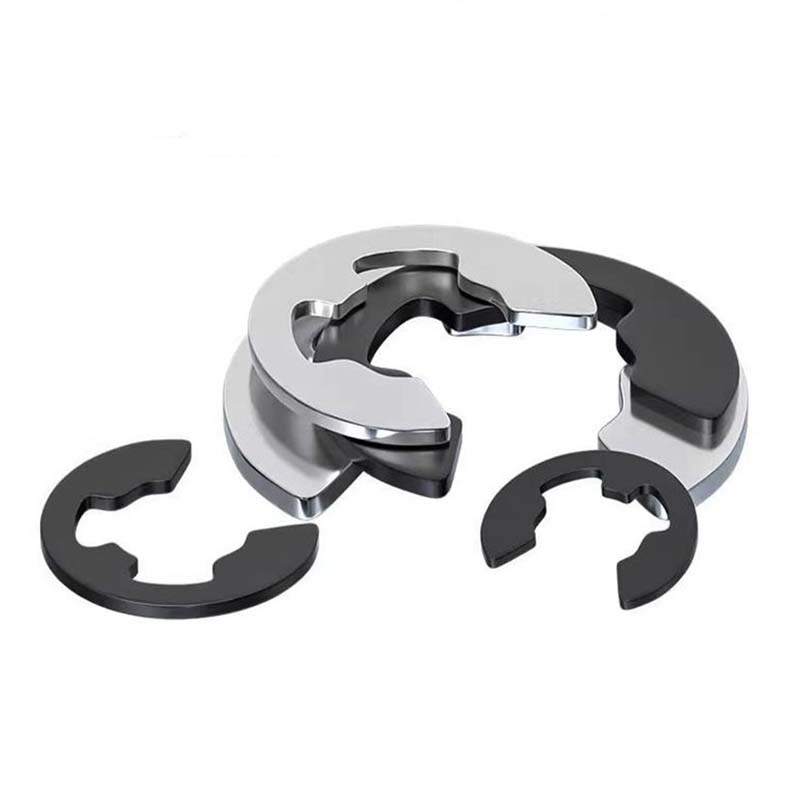

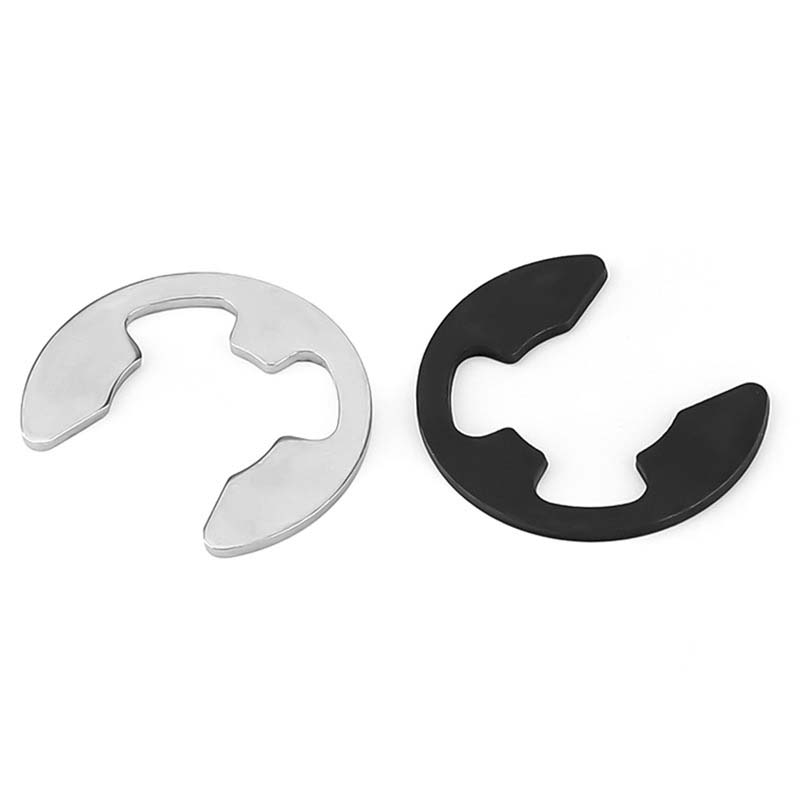

E-tyyppinen Snap Ring

E-tyyppisiä lukitusrenkaita käytetään yleisesti mekaanisissa järjestelmissä estämään laakereiden, hammaspyörien tai akselien aksiaalista liikettä. Asiakkaat luottavat Xiaoguoon® sen kilpailukykyiseen hinnoitteluun tinkimättä materiaalin kestävyydestä.

Malli:DIN 6799-1981

Lähetä kysely

Tuotteen Kuvaus

Tämä E-tyyppinen napsautusrengas on sisäinen kiinnitysrengas, se on valmistettu eri materiaaleista sopimaan erilaisiin töihin. Ruostumattomat terästyypit, kuten 304 tai 316, sopivat märille tai kemiallisesti raskaalle alueelle. Kovempi 410-luokan teräs kestää paremmin kulumista. Hiiliteräsrenkaat ovat halvempia, mutta silti vahvoja, varsinkin ruosteenkestävällä pinnoitteella. Berylliumkupari toimii sähkötöissä tai syttyvillä alueilla, koska se ei kipinöi. Muoviset (kuten nylon) kestävät kemikaaleja ja vähentävät melua kevyemmissä asetuksissa. Todella ankarissa tehtaissa kovempiin metalleihin, kuten Hastelloy® tai Monel®, tottuu. Suurin osa näistä materiaaleista on tarkastettu turvallisuus- ja ympäristösääntöjen (kuten RoHS) osalta, joten ne sopivat säännellyille aloille.

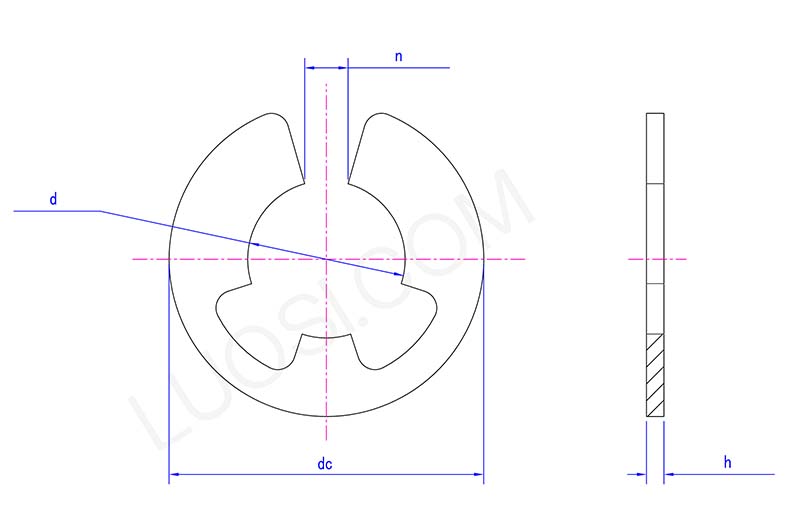

E type snap ring Structure diagram

ma	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d max	5	6	7	8	9	10	12	15	19	24	30
d min	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h max	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
h min	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n max	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n min	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
dc max	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Säännöllinen tarkastus ja huolto

Jotta E-tyyppiset napsautusrenkaat kestäisivät pidempään, tarkista ne silloin tällöin ruosteen, halkeamien tai taipumisen varalta, varsinkin raskaassa käytössä olevissa koneissa. Pidä niiden urat puhtaina, jotta lika ei häiritse niiden istuvuutta. Jos hankausta on paljon, lisää rasvaa, jotta asiat liukuvat tasaisemmin.

Asennettaessa vältä niiden liiallista venytystä tai puristamista liian kovaksi, mikä heikentää rengasta ajan myötä. Jos huomaat vaurioita, vaihda ne. Säilytä lisäosia kuivassa paikassa (ei liian kuumassa tai kylmässä), jotta materiaali ei hajoa. Käytä napsautuspihdejä turvallisemman käsittelyn varmistamiseksi.

Ympäristötekijöiden vaikutus

K: Miten ympäristötekijät, kuten lämpötila tai kosteus, vaikuttavat sisäisen kiinnitysrenkaan suorituskykyyn?

V: Jos valitset väärän materiaalin, korkea kuumuus tai kosteus voi sotkea E-tyypin napsautusrenkaita. Hiiliteräsrenkaat (vahvemmat) ruostuvat märillä alueilla, ellei niissä ole ruosteenkestävää pinnoitetta. Ruostumattomat teräkset (kuten yleiset 304/316-laadut) kestävät hyvin kosteutta, mutta alkavat menettää lujuutta yli 400 °C:ssa. Jotkut ruostumattomat teräkset tai erikoismetallit pysyvät joustavina jäätymislämpötiloissa. Jos mukana on kemikaaleja, kuten happoja tai liuottimia, valitse ei-reaktiivinen pinnoite (kuten teflon).

Meillä on ammattitaitoinen tiimi, joka osaa suositella sopivaatuotteitakäyttöskenaarioiden ja vaatimusten mukaan ja tarjoavat myös räätälöityjä palveluita.

Tuotteen tekniset tiedot ja arvosanat

E Type Snap Ring -renkaalla on selkeät laatuluokat eri sovellusten tarpeisiin, ja tekniset tiedot määräytyvät pääasiassa koon, materiaalin ja kantavuuden mukaan. Koon kannalta tärkeimmät parametrit ovat sisähalkaisija, ulkohalkaisija ja paksuus, ja tavallinen sisähalkaisija vaihtelee 3 mm:stä 50 mm:iin vakiolaatuilla. Nämä koot on suunniteltu vastaamaan mekaanisten kokoonpanojen yleisiä akselin ja reikien mittoja. Materiaalilajit jaetaan perusmateriaalin mukaan, kuten hiiliteräslaji (SWRM12) ja ruostumaton teräslaji (SUS304, SUS316), jossa hiiliteräslajit on tarkoitettu yleisiin kuormitusskenaarioihin ja ruostumattomat teräslajit korroosionkestävyysvaatimuksiin. Kantavat laatuluokat luokitellaan niiden kestämän suurimman aksiaalikuorman mukaan: matalalaatuiset (jopa 500 N) kevyille laitteille, kuten pienille moottoreille, ja korkealaatuisille (yli 2000 N) raskaille koneille, kuten autojen vaihteistoille. Jokainen spesifikaatioluokka on merkitty tuotteen pakkaukseen, ja käyttäjien on valittava sopiva laatu erityisten kokoonpanovaatimusten ja käyttöolosuhteiden perusteella.
