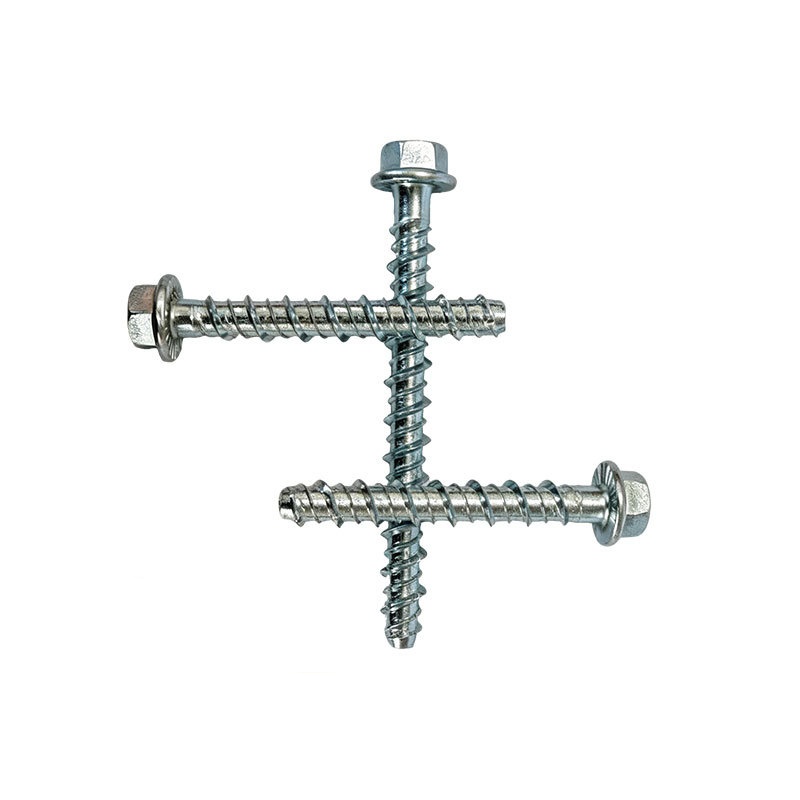

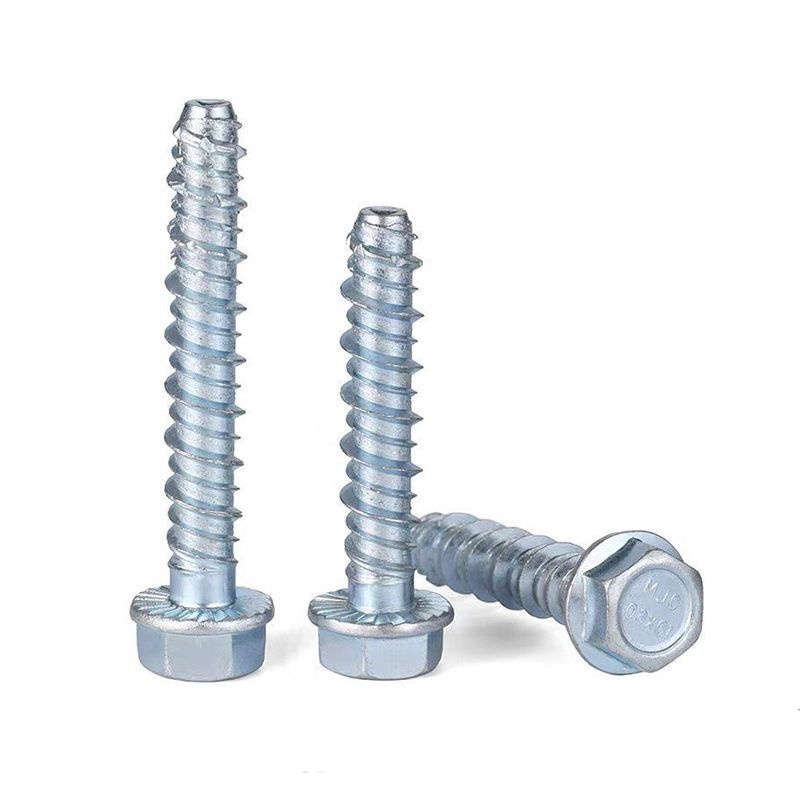

Kuusikulmainen itseleikkaava betoniankkuripultti

Xiaoguo®-tehtaan kuusikulmainen laippa itseleikkaava betoniankkuripultti – yksiosainen muotoilu laippapäällä ja karkaistuilla kierrekierteillä. Ei laajennusholkkia, ei reunahalkeilua kuin vanhat pultit. Irrotettava ja uudelleenkäytettävä. Vahvempi betonissa ja muurauksessa. Tukkuhinnat saatavilla – pyydä tarjous.

Lähetä kysely

Tuotteen Kuvaus

Kiinalainen Xiaoguo®-kuusikulmainen itseleikkautuva betoniankkuripultti koostuu viidestä osasta: päästä, laipasta, akselista, itseleikkautuvasta kierteestä ja hännän ohjausosasta.

1.Kuusiolaippapää

Pää on vakiomuotoinen kuusikulmainen ja vastakkaisten sivujen leveys vastaa DIN-kuusikulmainen pään mittoja. Pään alla on kiinteästi muotoiltu laippalevy.

Tehtävä:

Saatavilla on kuusikulmaisen sovittimen vakiohylsyavain tai iskuavainta, mikä tekee asennuksesta helppoa.

Laippa lisää kosketuspinta-alaa kiinteän komponentin kanssa, mikä estää pehmeiden materiaalien puristumisen.

Laipan pohjassa on radiaaliset hammastukset, jotka estävät tärinän aiheuttaman löystymisen kiristyksen jälkeen.

2. Tanko-osa ja kierteinen siirtymäosa

Tangon siirtymä: Liitoslaipan alla on lyhyt valotanko (noin 2–3 mm). Tämä estää kierteen juuren liiallisen keskittymisen ja tarjoaa myös tasaisen tukipinnan laipalle.

3. Itseleikkautuva / kierrettävä lanka

Vakiometrinen kierre, hammasprofiilikulma 60°, terävät hampaat ja leikkuureuna.

Lanka on epäsymmetrinen. Etenevän puolen etupuoli on jyrkempi, kun taas takapuoli on pehmeämpi, mikä edistää alustaan leikkaamista.

4. Hännän ohjausosa

Ohjaa kuusikulmaisen laipan itseleikkaava betoniankkuripultti porattuun reikään estääksesi poikkeamat kierteiden ensimmäisen kiinnityksen aikana.

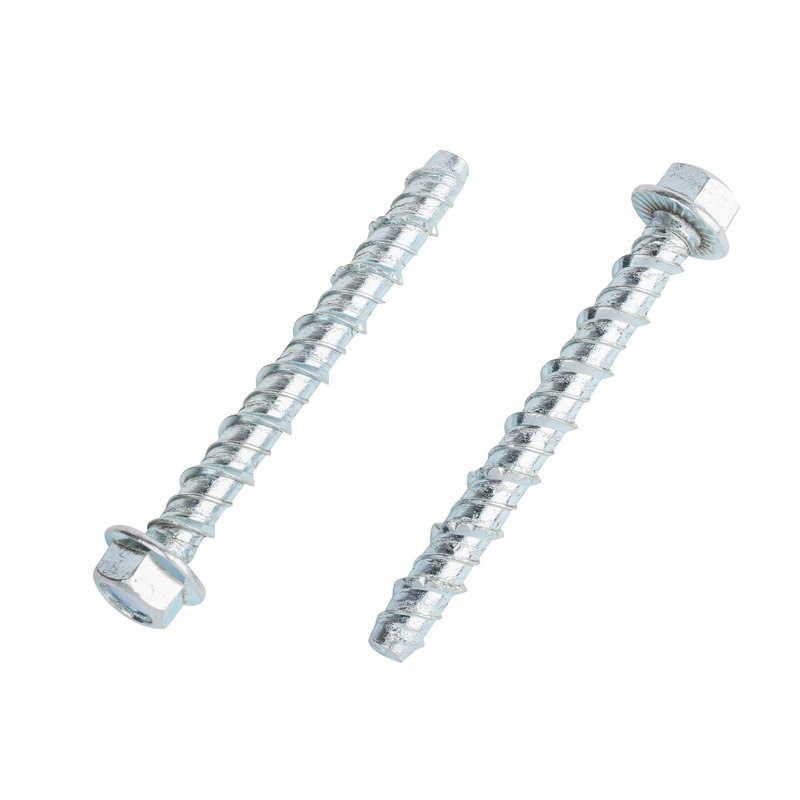

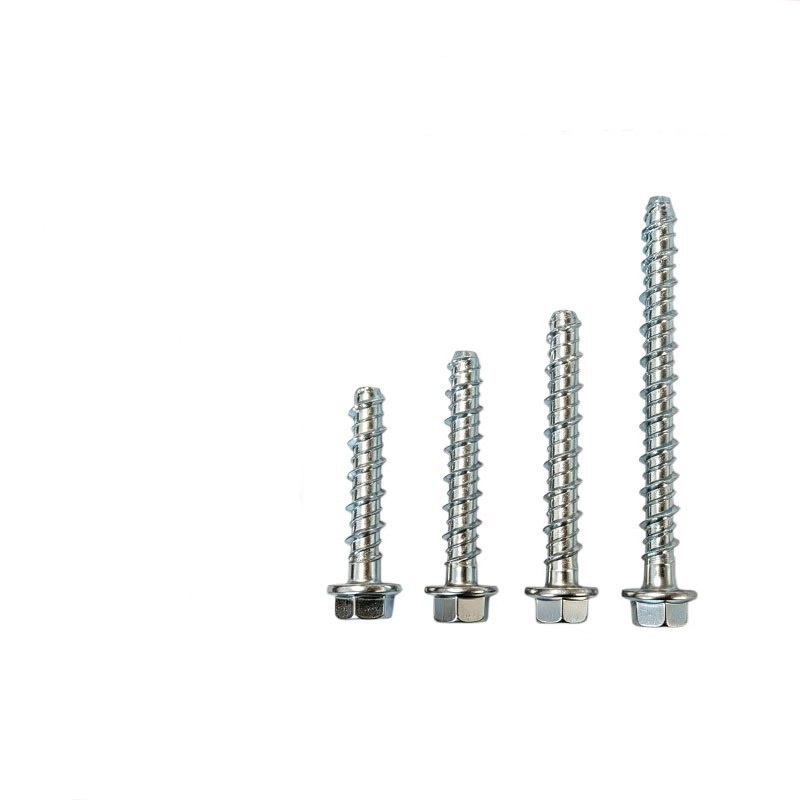

Hexagon Flange Self Cutting Concrete Anchor Bolt

Kuusikulmainen itseleikkaava betoniankkuripultti VS Perinteiset laajenemisankkuripultit

Ottaen huomioon useita näkökohtia ja tekemällä kattava vertailu kuusikulmaisella itseleikkautuvalla betoniankkuripultilla ja perinteisillä laajenemisankkuripultteilla.

1. Suoraa vertailua tehtiin asennusvaiheiden, alustavaatimusten, kantavuuden ja purettavuuden jne.

Vertailuprojekti Kuusikulmalaippa itseleikkautuva betoniankkuripultti Perinteiset laajenemisankkuripultit

Asennusvaiheet ① Poraus → ② Reiän puhdistaminen → ③ Asennus ① Poraus → ② Reiän puhdistaminen → ③ Paisuntaputken asennus → ④ Koputus kartiopäähän → ⑤ Mutterin kiristäminen

Asennustyökalut Iskupora + hylsyavain / iskuavain Iskupora + vasara + jakoavain

Onko pakko iskeä? Ei välttämätöntä. Pakollinen

Marginaali-/välivaatimukset Pieni Suuri

Perusmateriaaliriski Ei laajenemisjännitystä, ei aiheuta betonin halkeilua Liiallinen laajenemisjännitys voi johtaa betonin halkeamiseen

Onko se käytössä heti asennuksen jälkeen? Kyllä Kyllä

2. Asennusajan vertailu (yhden henkilön käyttö, yksi ankkuripultti)

Kuusikulmainen itseleikkaava betoniankkuripultti: Noin 40-60 sekuntia (poraus + puhdistus + asennus)

Perinteiset paisunta-ankkuripultit: Noin 90 - 120 sekuntia (poraus + puhdistus + asennus + kierre + kiristys)

3. Uudelleentyö- ja korjauskustannukset

Kuusikulmaisen laipan itseleikkaava betoniankkuripultti: Asennuksen aikana momenttiavain voi helposti ohjata vääntömomenttia, eikä se halkeile betonia.

Perinteiset laajennusankkuripultit: Asennusprosessin aikana käytettiin liiallista voimaa, mikä aiheutti betonin halkeilun. On tarpeen poistaa vanha osa ja porata uusi reikä, mikä vie aikaa ja voi myös vaikuttaa ulkonäköön.

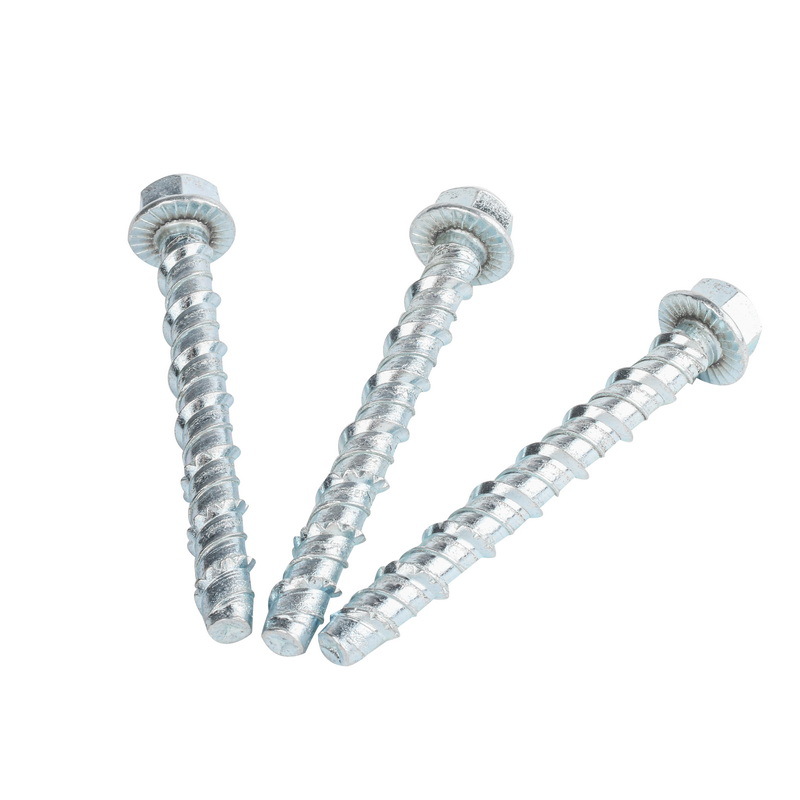

Hexagon Flange Self Cutting Concrete Anchor Bolt

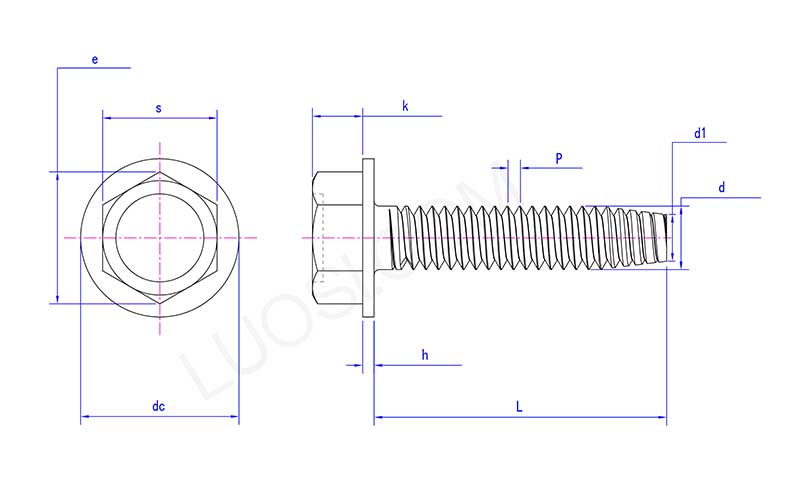

ma	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
dc max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
