Kuusikulmainen itsekierteittävä betoniankkuripultti

Xiaoguo Factorylla on vuosien kokemus vientikaupasta. Tämä kuusikulmainen itsekierteittävä betoniankkuripultti kattaa koot M6-M16. Rakentamisen aikana on valvottava kohtuullista kiristysmomenttia, jotta vältetään kierteiden irtoaminen ja perusmateriaalin vaurioituminen. Hiili- ja ruostumaton teräsmateriaalit mukautuvat erilaisiin lämpötiloihin varmistaen turvallisen ja luotettavan asennuksen.

Lähetä kysely

Tuotteen Kuvaus

Seuraavassa esitellään Kiinan Xiaoguo® kuusikulmaisen itsekierteittävän betoniankkuripultin mekaaniset ominaisuudet ja asennusparametrit.

1. Suositellut asennusparametrit

Nimellinen halkaisija	Poranterän halkaisija (mm)	Poraussyvyys (mm)	Substraatin vähimmäispaksuus (mm)	Vähimmäisväli (mm)	Vähimmäisväli (mm)	Asennusmomentti (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

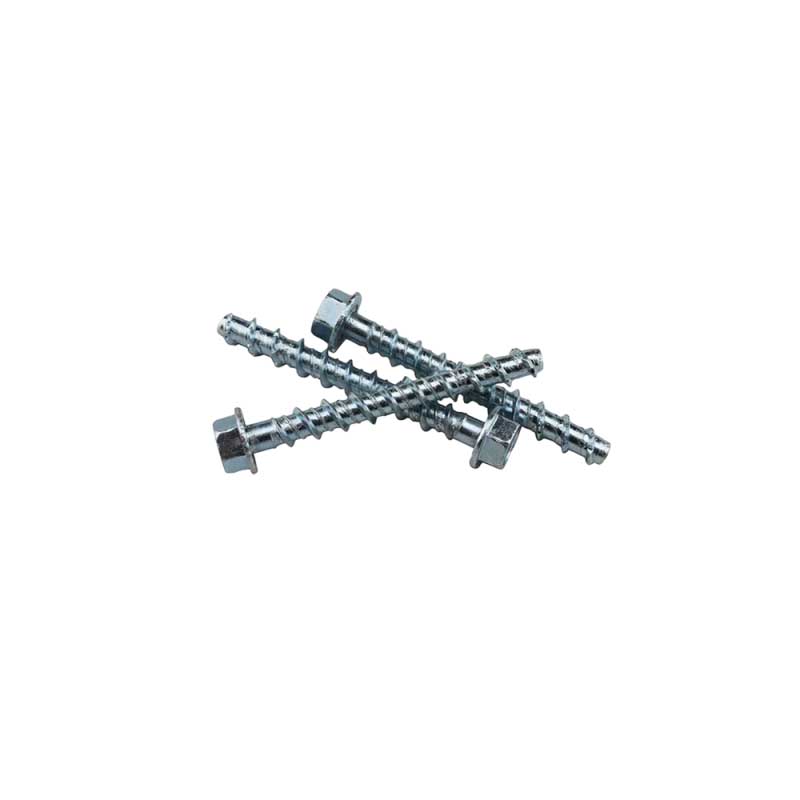

Hexagon Flange Self Tapping Concrete Anchor Bolt

Porausmenetelmä: Käytä vasaraporaa yhdessä kovametalliporan kanssa.

Puhdistusvaatimukset: Käytä ilmapumppua tai pölynimuria puhaltaaksesi vähintään 4 kertaa. Reiän sisällä ei saa olla näkyvää pölyä.

Asennustyökalut: Iskuavain tai momenttiavain, kuusikulmaisella holkilla.

2. Asennusmomentti ja kiristysvaatimukset

Asennusmomentti tulee pitää suositellulla alueella. Riittämätön vääntömomentti johtaa riittämättömään ankkurointiin; liiallinen vääntömomentti voi aiheuttaa kierteen luisumisen tai paikallisia vaurioita betoniin.

Asennuksen jälkeen laippapään alapinnan tulee olla tiiviissä kosketuksessa kiinteän osan kanssa, eikä kuusikulmaisen laipan itsekierteittävää betoniankkuripulttia saa kääntää käsin.

3. Ympäristö- ja lämpötilarajoitukset

Sovellettava ympäristölämpötila: Hiiliteräs, sähkösinkitty pinnoite: -40°C - +80°C

Ruostumaton teräs kestää hieman korkeampia lämpötiloja ≤ 120°C asti.

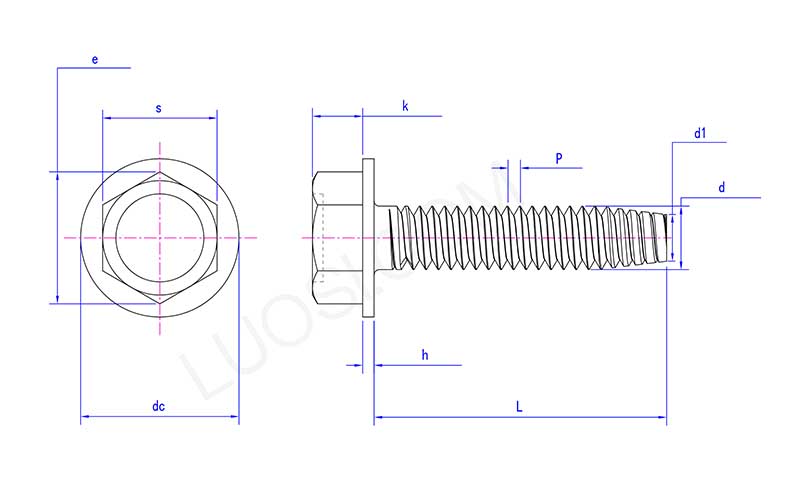

Hexagon Flange Self Tapping Concrete Anchor Bolt

ma	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
dc max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078

Yleiset virheet ja ratkaisut

Seuraavat ovat 4 yleisintä virhettä, jotka todennäköisimmin tapahtuvat kuusikulmaisen laipan itsekierteittävän betoniankkuripultin asennuksessa, sekä vastaavat ratkaisut.

1. Poranterän halkaisija on väärä.

Suorituskyky: Käytettiin poranterää, jonka halkaisija oli 1-2 mm suurempi kuin ankkuripultti. Kun ankkuripultti oli ruuvattu kiinni, se löystyi.

Syy: Reikä on liian suuri, eikä lanka pääse ulottamaan reiän sisäseinää, mikä ei aiheuta tehokasta kiinnitystä.

Oikea lähestymistapa: Käytä poranterää, jonka nimellishalkaisija on sama kuin ankkuripultilla.

2. Riittämätön reikien puhdistus tai epätäydellinen reikien puhdistus

Suorituskyky: Vastus vaihtelee suuresti sisään astuttaessa.

Syy: Pölyä kerääntyy reiän sisään, mikä estää langan kiinnittymisen.

Oikea toimenpide: Puhalla ilmaa porauksen jälkeen vähintään 4 kertaa, kunnes puhallettava ilma on vapaa selvästi pölystä. Vaihtoehtoisesti voit käyttää pölynimuria.

3. Poraussyvyys on riittämätön.

Suorituskyky: Ankkuripultti on kiristetty kokonaan, mutta laippa ei ole vielä koskettanut kiinteää osaa.

Syy: Riittämätön reiän syvyys.

Oikea lähestymistapa: Reiän syvyyden tulee olla 5-10 mm suurempi kuin ankkuripultin tehollinen upotussyvyys.

4.Kallista kiristyksen aikana

Suorituskyky: Kuusikulmainen itsekierteittävä betoniankkuripultti vääntyy kiinni ruuvauksen jälkeen.

Syy: Poranterä ei ole kohtisuorassa tai asennuksen aikana käytetyn jakoavaimen kulma on väärä.

Oikea lähestymistapa: Pidä sähköpora kohtisuorassa alustaan nähden porauksen aikana; pidä ensin ankkuripulttia paikallaan kädellä, kun ruuvaat sen sisään.
