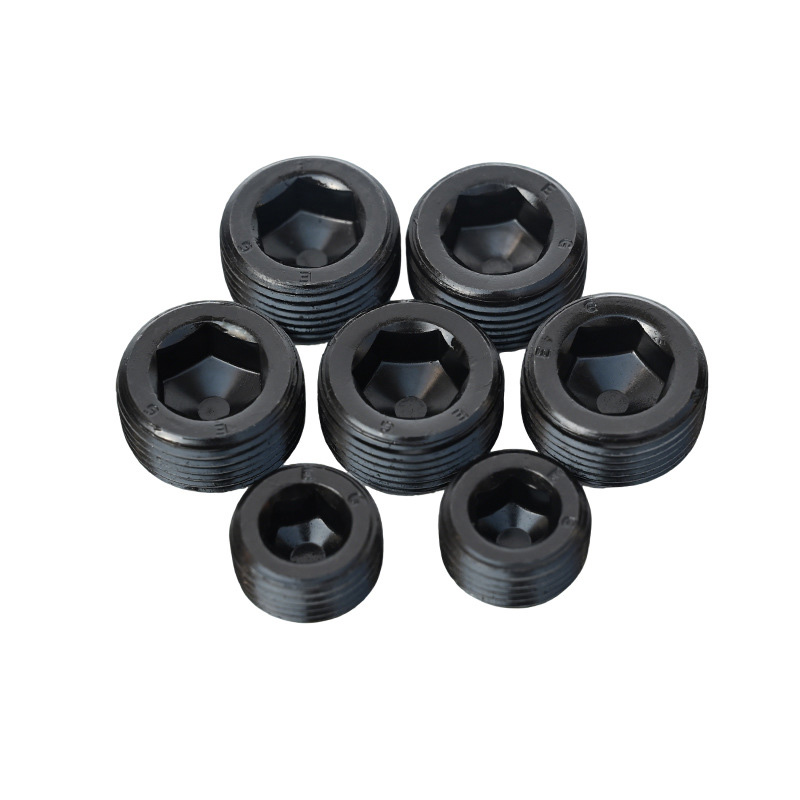

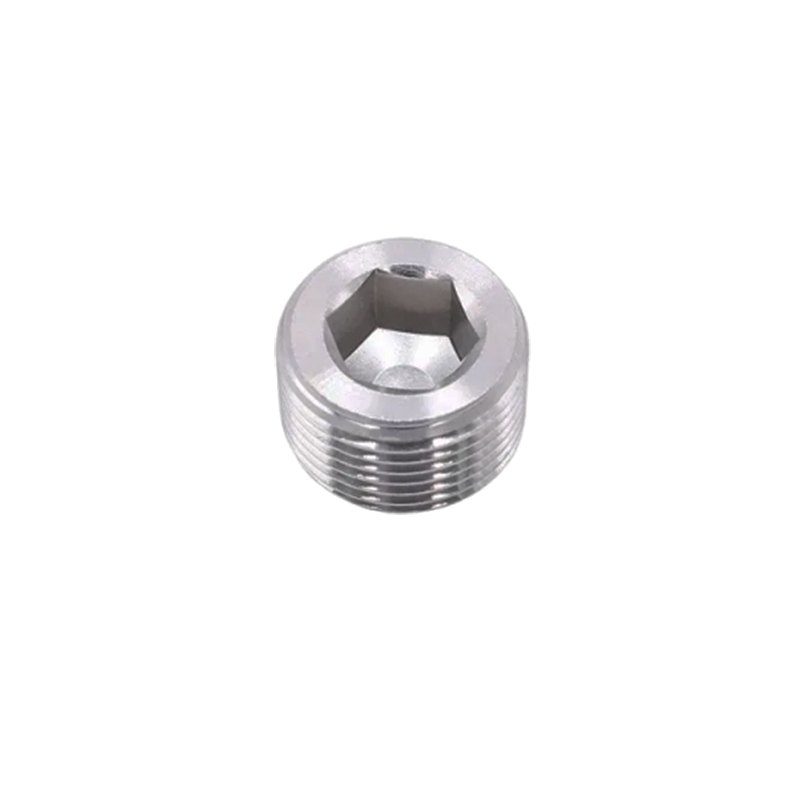

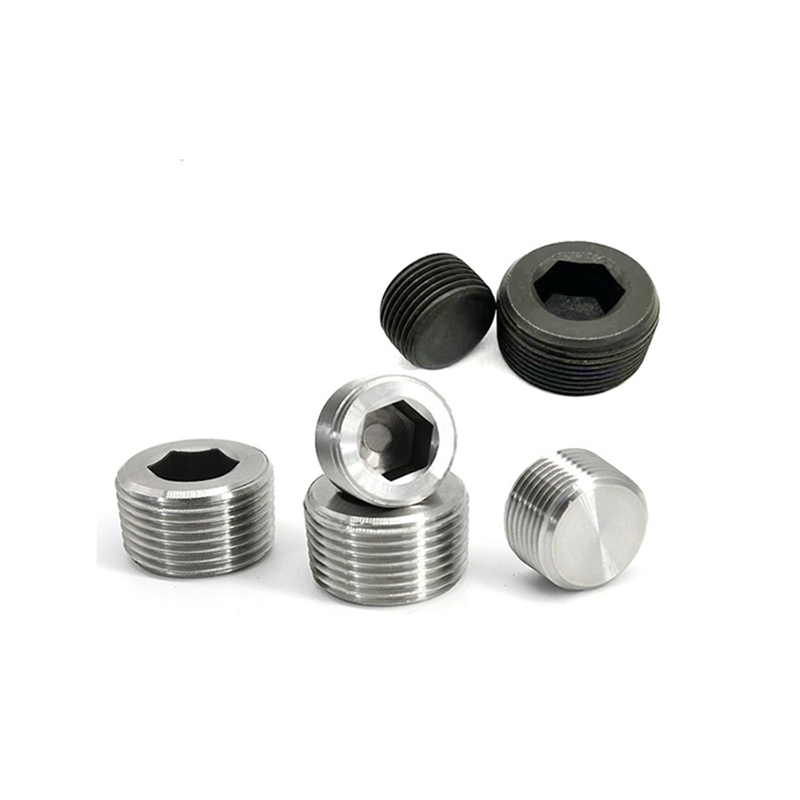

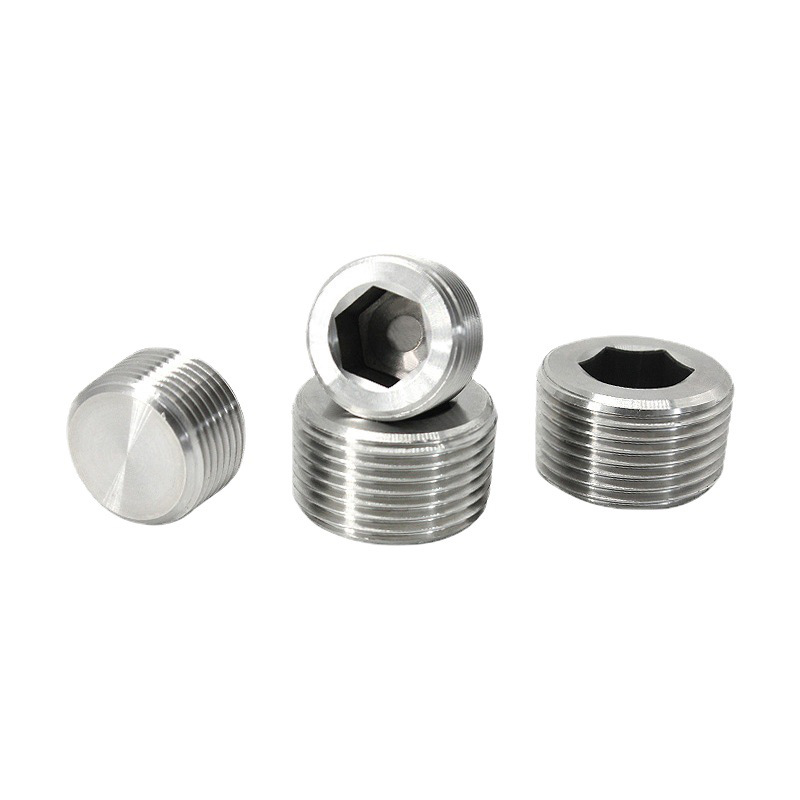

Urospuolinen putkipistoke, sisäinen kuusiokierreliitäntä

Urosputkitulpan sisäisen kuusiokierrehylsyn rakenteelliset ominaisuudet ovat pääasiassa sen pään suunnittelussa, kierrerakenteessa ja tiivistysperiaatteessa. Tämä tekee siitä paitsi helpon asennuksen myös kykenevän tiivistämään nesteitä tehokkaasti.

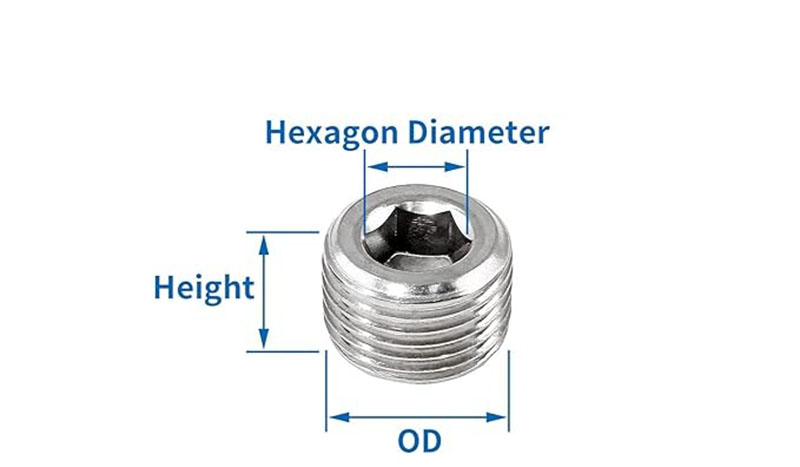

(1) Pään rakenne: Sisäinen kuusikulmainen ja upotettu muotoilu

①Sisäinen kuusikulmainen: Pään keskellä on sisäinen kuusikulmainen ura, joka voidaan asentaa ja purkaa tavallisella kuusikulmaisella avaimella.

②Upotetun pään rakenne: Asennuksen jälkeen pistoke voidaan upottaa kokonaan laitteen pintaan, mikä säilyttää tasaisen yleisilmeen ja estää paljaita osia vahingoittumasta tai löystymästä tahattomien törmäysten vuoksi.

（2）Kierteen rakenne: Kartiomainen kierre

1. Kierrestandardi: urosputkitulpan sisäinen kuusiokierrekanta noudattaa kansainvälisesti tunnustettua amerikkalaisen järjestelmän NPT-standardia (60° hammaskulma) tai brittiläisen kartiomaisten putkikierteiden BSP/PT (55° hammaskulma) -standardia.

2. Kierteen kartio: Ydinominaisuus on 1:16 kierrekartio.

3. Käsittelyn tarkkuus: Urosputkitulpan sisäisen kuusiokierteen kierteet on valmistettu tarkasti, ja niille on myös tehty tiukka toleranssivalvonta varmistaakseen täydellisen istuvuuden käyttöliittymän kanssa.

4. Sisäänrakennettu tiivisterengas: ED-tiivisterengas integroidaan kierteen pohjaan. Tämä integroitu rakenne parantaa entisestään tiivistysvaikutusta ja sopii järjestelmiin, joissa on erittäin

korkeat tarkkuusvaatimukset.

(3) Tiivistysperiaate

1. Metalli-metallitiivistys: Kun sisä- ja ulkopuoliset kartiomaiset kierteiset putket ruuvataan sisään, sisä- ja ulompi kartiomainen pinta muuttuu hieman metallista ja kiinnittyy tiiviisti toisiinsa muodostaen täydellisen metalli-metallitiivisteen.

2.Lisätiivistys: Parhaan tiivistysvaikutuksen saavuttamiseksi NPT-kierteet edellyttävät yleensä tarttumisenestoainetta tai tiivistenauhan (tiivisteen) kiertämistä kierteen pinnalle ennen asennusta.

3. Kestää korkeaa painetta: Tätä kestävää metalli-metallitiivisterakennetta käytetään enimmäkseen aloilla, joilla vaaditaan erittäin korkeaa painetta.

Q&A

(1) Toimitatko vääntömomentin erittelykaavion jokaisen tilauksen yhteydessä?

Kyllä, lähetys sisältää asennusvääntömomentin suositustaulukon. Se voidaan myös tulostaa tuotteen pakkaukseen ja lähettää sähköisenä versiona.

（2）Voidaanko näitä urosputkipistokkeen sisäisiä kuusiokierreliitäntöjä käyttää voimakkaassa tärinäympäristössä?

Toki, mutta asennuksessa on suositeltavaa käyttää kierteitettyä lukitusliimaa (esim. Loctite 243/262), joka tarjoaa paremman löystymisenestovaikutuksen tärinäpitoisissa ympäristöissä.
