Metrinen kuusiomutterit vastusprojektiohitsaukseen

Resistanssihitsauksen metriset kuusiomutterit on mitoitettu metrisiksi yksiköiksi ja ne on suunniteltu erityisesti vastuspistehitsaukseen. Hitsausprosessin aikana pienet ulkonemat sulavat ja kiinnittyvät metalliin. Xiaoguon® toimittajat voivat tarjota ilmaisia näytteitä.

Malli:BS 7670-1-4-1993

Lähetä kysely

Tuotteen Kuvaus

Resistanssihitsauksen metriset kuusiomutterit ovat kuusikulmaisia, mikä tekee kiristämiseen kätevän käyttää jakoavainta. Mutterin toisella puolella on useita ulkonevia pieniä juotoskohtia, kun taas toisella puolella on vakiomuotoiset metriset kierrereiät.

Tuotetiedot

Metrinen vastuksen projektiohitsauksen kuusiomuttereissa on pieniä ulkonemia alaosassa. Kun hitsauselektrodit painautuvat alaspäin, virta kulkee näiden ulkonemien läpi sulattaen ulkonemat välittömästi ja sulattaen mutterin alla olevaan metallilevyyn. Tämä prosessi on nopea ja automatisoitu, ja se soveltuu erittäin hyvin suuriin tuotantolinjoihin auto- tai kodinkoneteollisuudessa.

Metriset kuusiomutterit vastusprojektiohitsauksen kansikokoille, kuten M6, M8 ja M10. Jakovälin (esimerkiksi 1,0 tai 1,25) on vastattava pulttejasi. Kuusiomutterin koko (esimerkiksi M6:n kuusiomutteri on 10 millimetriä) määrää seuraavaan vaiheeseen tarvittavan jakoavaimen.

ma	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 max	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
e min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h max	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 max	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s max	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

parameter of Metric hex nuts for resistance projection welding

Pidä pinta puhtaana, kun käytät metrisiä kuusiomuttereita resistanssiprojektiohitsauksessa. Öljy tai ruoste voivat vaurioittaa hitsiä. Varmista, että elektrodit ovat kohdakkain ja hyvässä kunnossa. Vaurioituneet elektrodit voivat johtaa huonoon hitsaukseen. Kiinnitä huomiota "roiskeisiin" (kipinät lentävät), mikä yleensä tarkoittaa asetusvirhettä ja hitsaus ei ehkä ole varma.

Tuotteen ominaisuudet

Resistanssiprojektiohitsauksen metriset kuusiomutterit tarjoavat suuremman vääntömomentin pultteja kiristäessä tai löysäätäessä, mikä varmistaa sujuvan ja helpon toiminnan ilman liukumista. Ne varmistavat myös siististi kohdistetut hitsauskohdat ja tasaisen lämmön jakautumisen hitsauksen aikana. Ne kiinnittyvät tiukasti hitsattuihin osiin ja muodostavat turvallisen liitoksen.

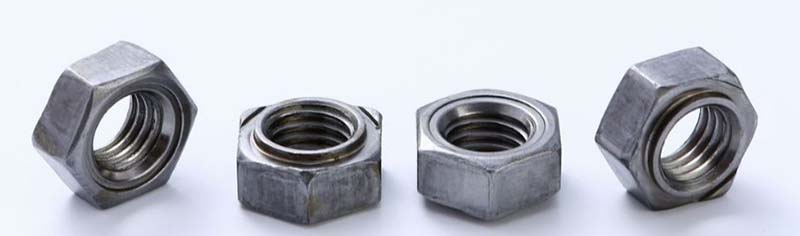

Metric hex nuts for resistance projection welding
