T-tyyliset hitsausmutterit, joissa on tyyppi 2A

Xiaoguo® on kiinnittimien valmistaja, jolla on valikoima erilaisia kiinnitystuotteita ja ammattimainen tuotantotehdas. T Tyypin 2A hitsausmutterit täyttävät 2A spesifikaation ja soveltuvat metallipintojen hitsaukseen. Ne soveltuvat erilaisiin sovelluksiin, kuten koneisiin, teräsrunkoon tai autojen komponentteihin.

Malli:JIS B1196-3.2-2001

Lähetä kysely

Tuotteen Kuvaus

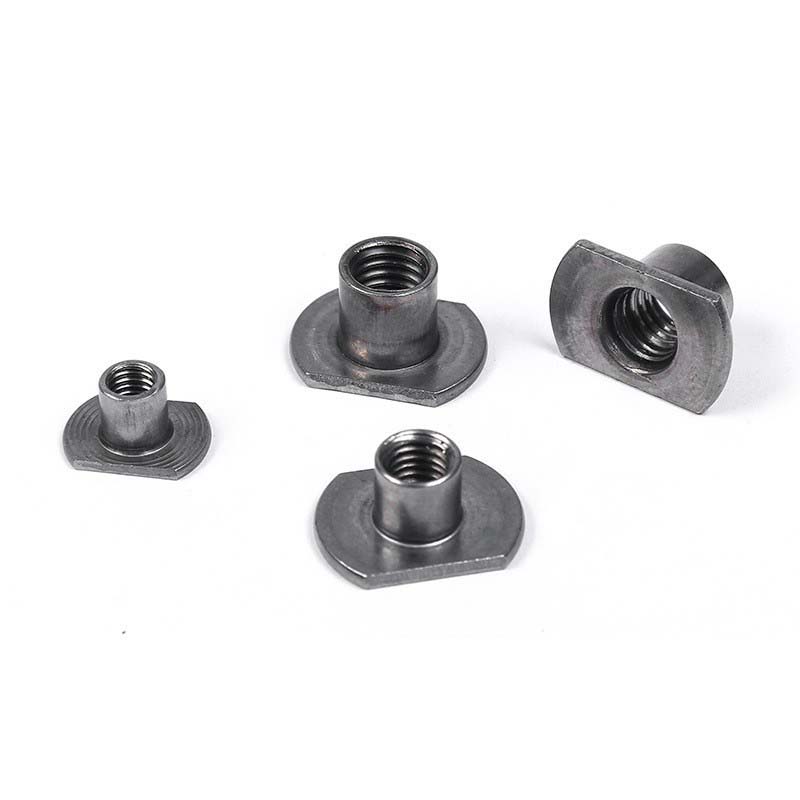

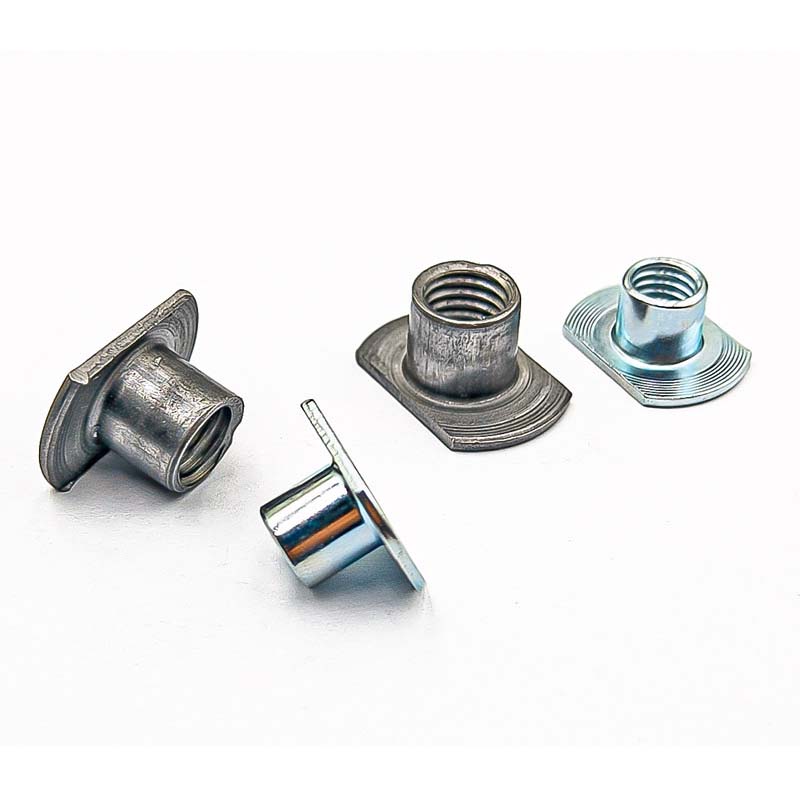

Tyypin 2A T Style -hitsausmutterien yläosa on litteä laippalevy ja sen alla lieriömäinen osa kierteineen. Niitä voidaan käyttää ilman ongelmia tavallisissa ympäristöissä. Jos työympäristö on kostea tai syövyttävä, on suositeltavaa käyttää ruostumatonta terästä.

T Style weld nuts with type 2A

Tuotteen edut

Tyypin 2A hitsausmutterit T Style on yleensä valmistettu hiiliteräksestä ja tyypillisesti galvanoitu. Ulkonemat ovat tarkasti muotoiltuja ja niiden korkeus ja muoto vaikuttavat suoraan hitsauksen laatuun. Jos ne taipuvat käsittelyn aikana, se vaikuttaa hitsauksen laatuun. Tehtaamme varmistaa, että nämä ulkonemat ovat tasaiset ja riittävän tukevat syöttöjärjestelmään.

Kun olet käyttänyt T-tyyppisiä tyypin 2A hitsausmuttereita, tarkasta hitsauskohdat silmämääräisesti. Sinun pitäisi pystyä näkemään kiinteä hitsaussydän ulkonemakohdassa. Sen pitäisi näyttää olevan sulautunut perusmateriaaliin. Jos ulkoneman pisteen muoto on edelleen erottuva tai se näyttää hiiltyneeltä tai kuoppaiselta, hitsausasetuksia (virta, aika, paine) on säädettävä turvallisen sidoksen saavuttamiseksi.

Yksi 2A T-tyyppisen hitsausmutterin suurimmista eduista on niiden tasainen hitsausteho. Korotettu osa ohjaa lämmön kerääntymistä ja sulamisasentoa varmistaen luotettavan hitsausytimen joka kerta. Manuaalisiin kehähitsauksiin (kuten tyyppi 1A) verrattuna tämä vähentää riittämättömän hitsauslujuuden tai hitsausten puuttumisen todennäköisyyttä. Tämä on ratkaisevan tärkeää laadunvalvonnan kannalta automatisoidussa ympäristössä.

T Style weld nuts with type 2A parameter

ma	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
dk max	23.7	24.7	27	29	33.2	37.2
dk min	22.3	23.3	25	27	30.8	34.8
s max	12.25	12.5	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h1 max	0.8	0.8	0.8	0.8	1.2	1.2
h1 min	0.6	0.6	0.6	0.6	1	1

Tuotteen asennus

Aseta T Style -hitsausmutterit tyypin 2A kanssa hitsattavalle metallilevylle. Hitsaa laipan ulkonevat kohdat pistehitsauskoneella. Mutterit kiinnitetään sitten lujasti metallilevyyn, mikä tekee niistä erityisen sopivia massatuotantoon. Sen T-muotoinen rakenne on erittäin tukeva ja kestää huomattavaa jännitystä. Se ei putoa helposti hitsatusta osasta.
