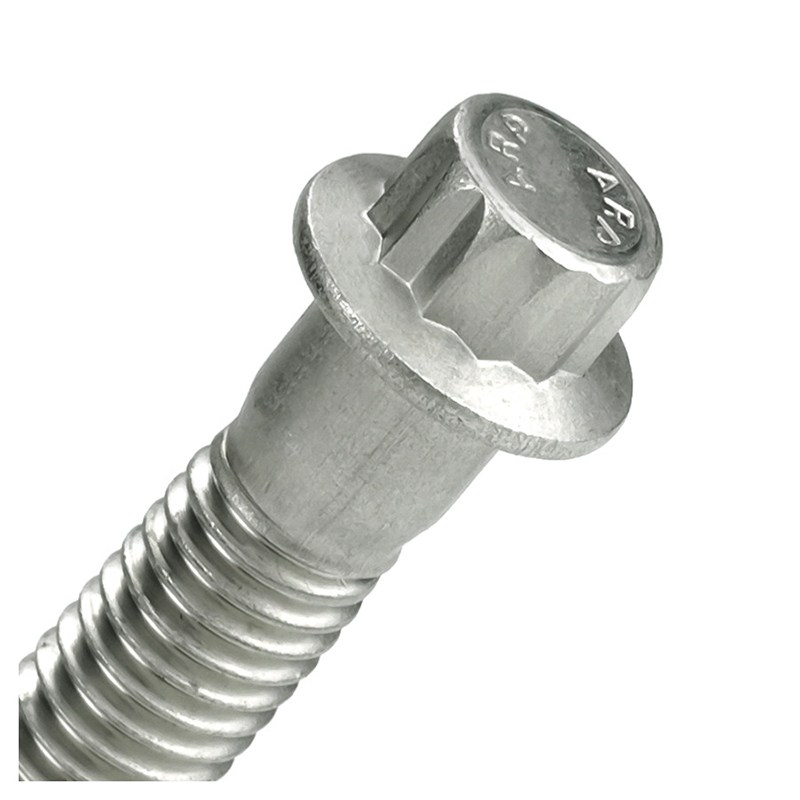

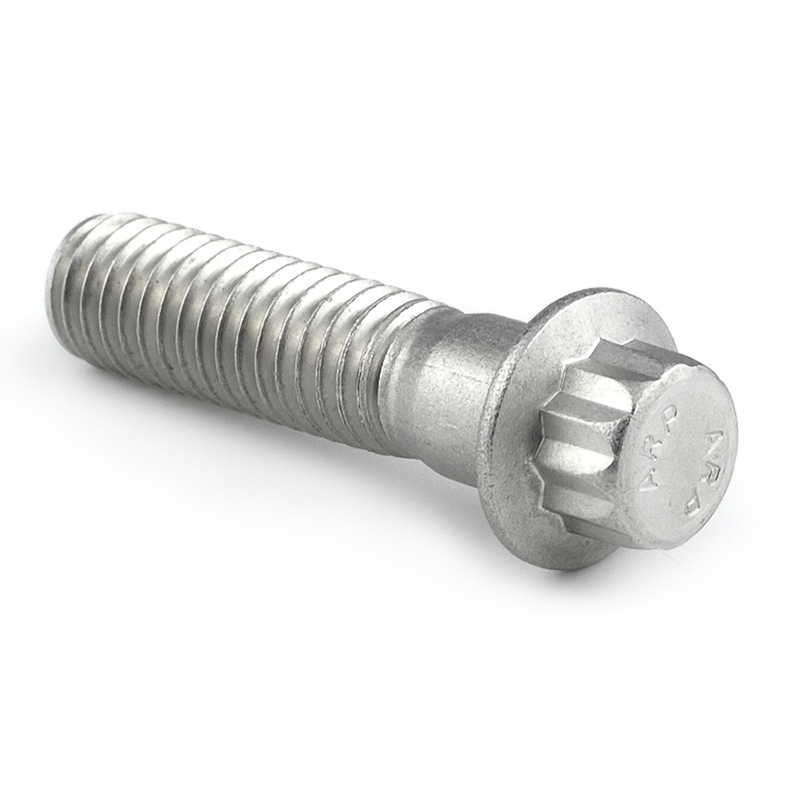

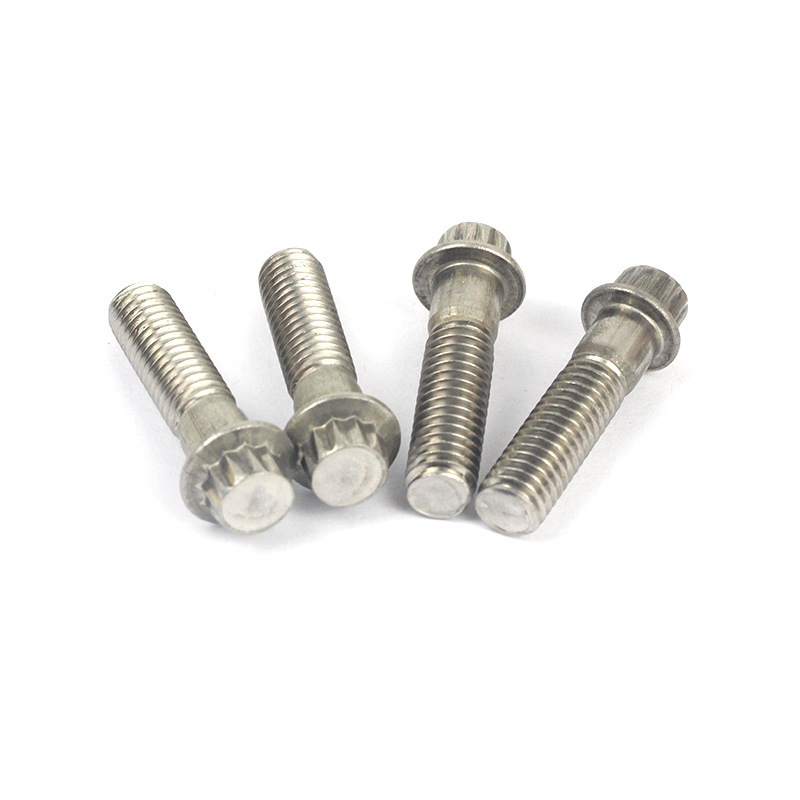

Metrinen tyyppi F 12-pionttilaipparuuvi

Metrinen tyypin F 12-piontiset laipparuuvit tarjoavat suuremman vääntömomentin turvalliseen kiristykseen ilman liukumista. Niitä voidaan käyttää sekä huonekalujen kiinnittämiseen että koneiden kokoamiseen. Xiaoguo® on ammattimainen kiinnikkeiden valmistaja, jolla on monen vuoden kokemus ja joka voi räätälöidä ne tarpeidesi mukaan.

Lähetä kysely

Tuotteen Kuvaus

Metrinen tyypin F 12 piontisen laipparuuvin päärakenne on hyvin erikoinen, ja siinä on 12 kulmaa. Sen pohjassa on F-muotoinen laippalevy. Tämä laippalevy vastaa suurta tiivistettä, joka voi lisätä kosketuspinta-alaa yhdistetyn materiaalin kanssa ja tehdä liitoksesta vakaamman.

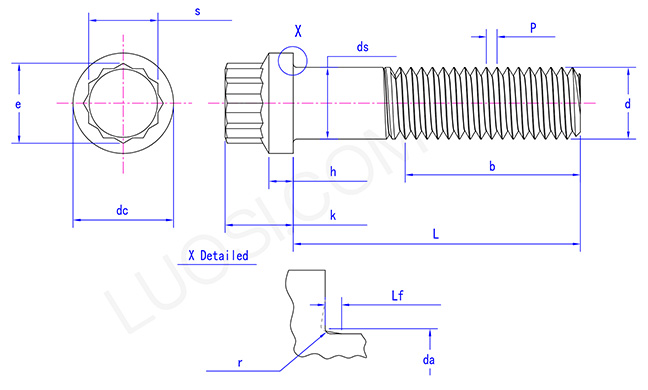

Metric type F 12-Piont flange screw

Ominaisuudet

Metrinen F-tyypin 12-piontisen laipparuuvin ominaisuus on ainutlaatuinen 12-kulmainen ja F-tyypin laippalevyrakenne. 12 kulmaa tarjoavat enemmän voimankäyttöpisteitä, mikä tekee kiristystoiminnosta tarkempaa ja sujuvampaa. F-tyyppinen laippa ei ainoastaan hajota painetta, vaan myös estää ruuveja uppoamasta kiinteään materiaaliin, mikä parantaa edelleen liitoksen vakautta.

Metrinen tyyppi F 12-piontiset laipparuuvit sahahampaisella laipalla. Kiristettynä nämä hampaat purevat pintaa estäen mekaanisia laitteita (kuten kuljetinhihnan rullat tai pumpun kiinnikkeet) löystymästä tärinän vaikutuksesta. Sinun ei tarvitse lisätä ylimääräisiä lukituslevyjä.

Metrinen tyypin F 12-pisteiset ruuvit kiinnittyvät nopeammin epätasaisille pinnoille. Sahalaitainen pohja voi korjata pienet viat. Se on erittäin hyödyllinen liitettäessä pultteja valurautaan tai teksturoituihin metalleihin, koska sileät laipat voivat luiskahtaa irti. Sen ote on vahvempi. Sahalaitainen pohja voidaan upottaa metalliin ja kestää tärinää paremmin kuin sileät laipparuuvit. Sitä käytetään usein maatalouslaitteissa tai kompressoripohjassa.

Tuotteen parametrit

ma	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf max	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
r min	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Metrinen tyypin F 12-piontiset laipparuuvit soveltuvat vaurioituneiden reikien korjaamiseen. Sahalaitainen rakenne voi toimia ankkurina kuluneen kierteen kohdalla ja sitä voidaan käyttää väliaikaisena korjauksena vanhoille laitteille ennen huoltoa. Ne kestävät lämpöpyöräilyä. Hammastettu laippa säilyttää pidon, kun metalli laajenee tai supistuu, joten se sopii erittäin hyvin pakosarjaan tai uunin osiin.
