Metrinen tyyppi U 12-pionttilaipparuuvi

Metrinen tyypin U 12 piontiset laipparuuvit sopivat täydellisesti tarkkoihin ja turvallisiin asennuksiin. Xiaoguo®-tehdas voi vastata tarpeisiisi. Tuotamme ASME/ANSI B18.2.5M-2009 toteutusstandardin mukaisesti. Tilaa nyt ja hanki tarvitsemasi luotettavat ruuvit.

Lähetä kysely

Tuotteen Kuvaus

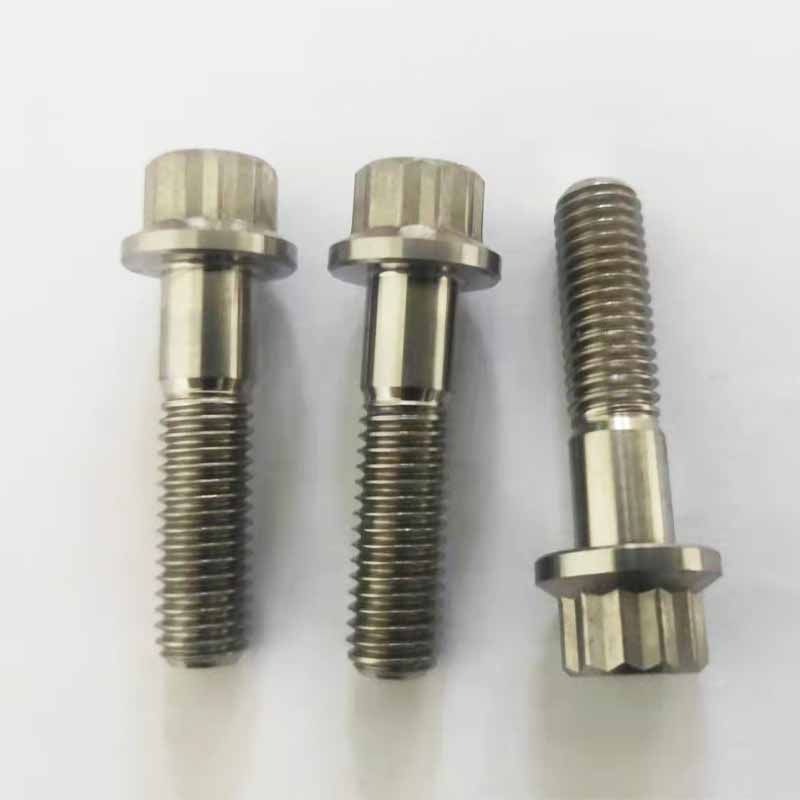

Metrinen tyypin U 12 pionttilaipparuuvissa on 12 kulmaa päässä. Kiristettynä sillä on suurempi kosketuspinta-ala ja se voi kohdistaa suuremman vääntömomentin. Ruuvin alla on U-muotoinen laippalevy, joka voi lisätä kosketuspinta-alaa liitetyn osan kanssa ja hajottaa painetta.

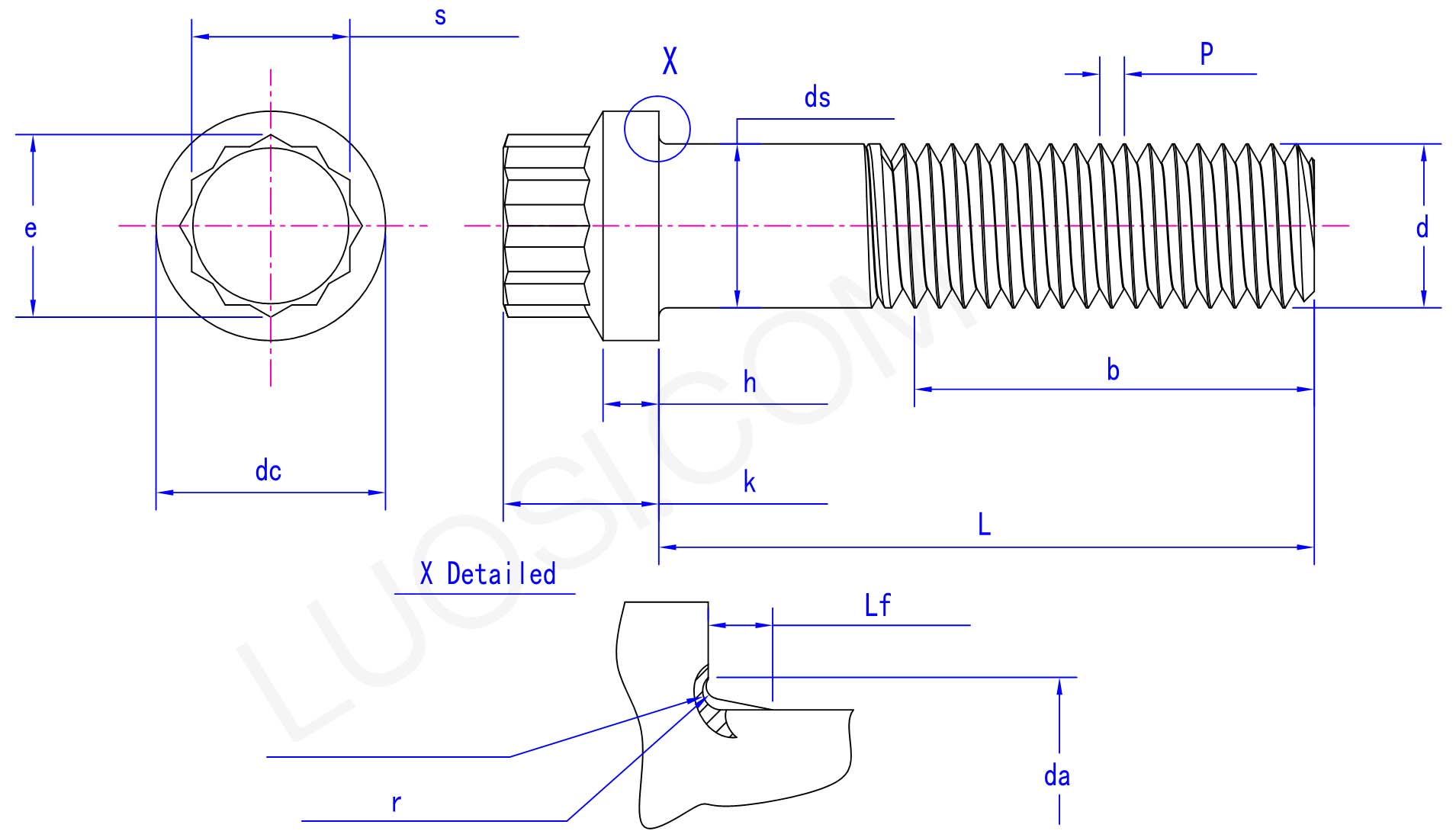

Metric Type U 12 Piont Flange Screw

Ominaisuudet ja parametrit

Metrinen tyypin U 12-pisteiset ruuvit kestävät suolaruiskukorroosiota. Alhaalta leikattua mallia käytetään usein ruostumattomassa teräksessä, mikä voi vähentää rakokorroosiota. Laippatiivistepinnat ovat ihanteellisia valintoja laivojen kaiteisiin tai rannikkoinfrastruktuuriin. Ne voivat estää löystymisen. Sahalaipaisessa pohjapinnassa on ristikkopinta, joka soveltuu teollisuuden täryttimeen tai generaattorin kannakkeisiin, jotka eivät vaadi lukitusaluslevyjä.

Turbiinin pakosarjan kiinnittämiseen käytetään metrityyppisiä U 12-piontisia laipparuuveja. Jakotukin vuoto heikentää turbiinin hyötysuhdetta. Ne kestävät 900 °C:n lämpökiertoa. U-muotoinen ura voi estää laipan vääntymisen kiristettynä. Kun nikkeliä levitetään tarttumisenestoainetta, kuparitahna palaa pois. Vaihda se 50 000 ajetun mailin välein; Lämpöväsymys voi aiheuttaa pakoputken halkeamisen.

Metrityyppisiä U 12-pisteruuveja käytetään tuuliturbiinien vaihteiston kansien kiinnittämiseen. Turbiinin tärinä voi aiheuttaa perinteisten ruuvien vetäytymisen. Ne voivat lukita kansilevyn yli 20 vuodeksi. Pohjaleikatulla osalla voi olla rooli iskunvaimennuksen kannalta. Käytettäessä 12-pisteistä vääntömomenttikerrointa korkealla, riittämätön kiristys voi aiheuttaa pölyn pääsyn vaihteisiin ja vahingoittaa vaihteita.

Metrinen U 12-pionttilaipparuuvilla on erittäin vahva kiinnitysvoima. 12-kulmaisen rakenteen ansiosta se kestää suuremman vääntömomentin kiristettynä. Lisäksi U-muotoinen laippa lisää kitkaa, mikä vaikeuttaa löystymistä jopa tärisevässä ympäristössä. Ne ovat erittäin luotettavia ja voivat pitää liitososat vakaina koko ajan.

Tuotteen parametrit

ma	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r max	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
