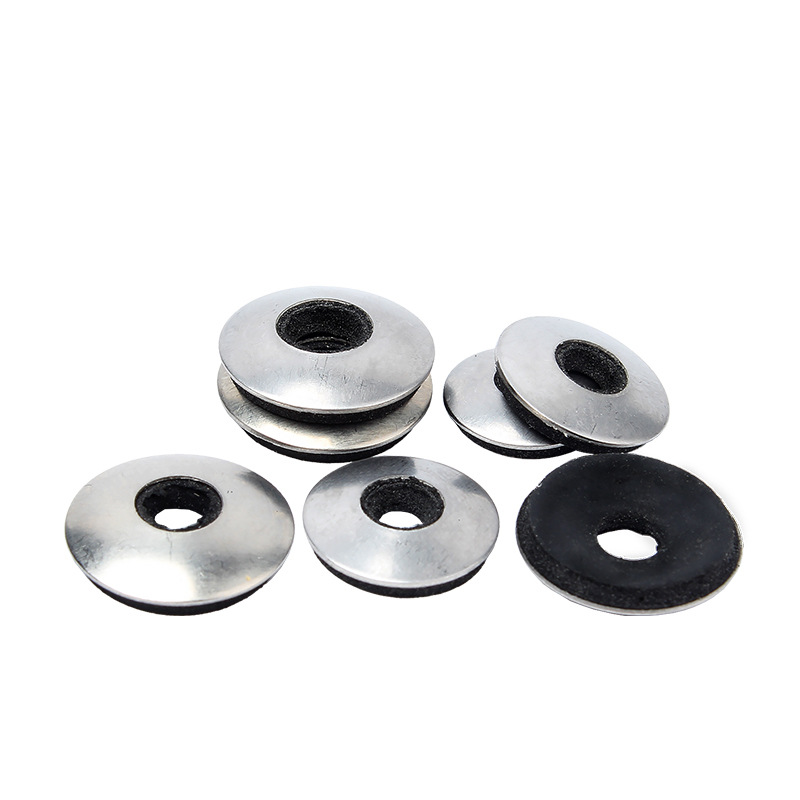

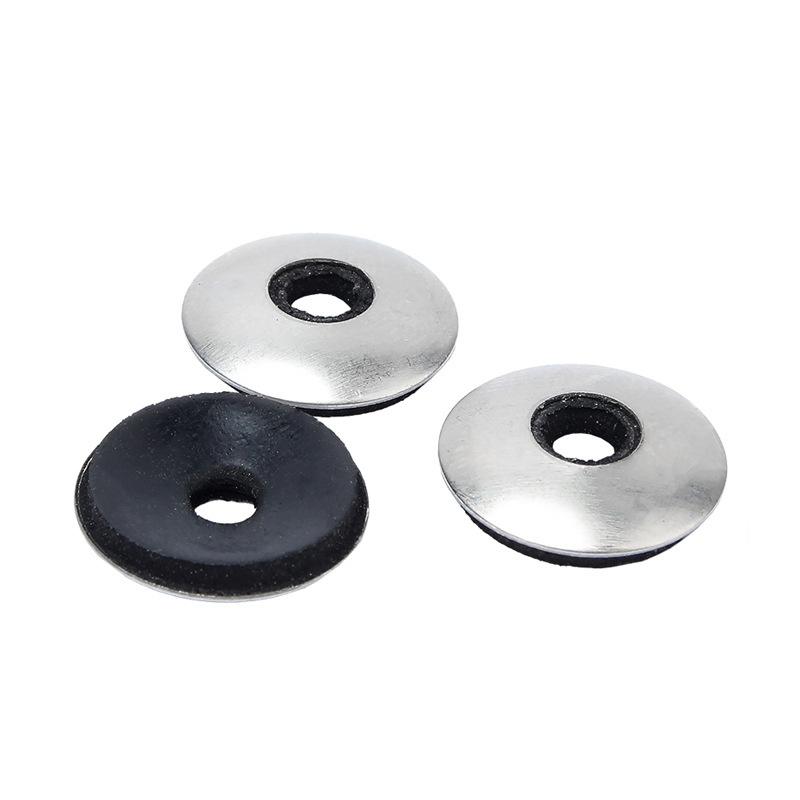

Neopreeni EPDM-sidottu tiivistysaluslevyt

Xiaoguo®-tehtaan valmistamilla neopreeni EPDM-sidottuilla tiivistealuslevyillä on erinomainen tiivistyskyky. Ne ovat vedenpitäviä, vuotamattomia, öljynpitäviä ja ilmanpitäviä, ja tiivistysvaikutus on erityisen hyvä.

Lähetä kysely

Tuotteen Kuvaus

Neopreeni EPDM-sidottujen tiivistysaluslevyjen rakenteelliset ominaisuudet ovat seuraavat:

(1) Integraalinen vulkanointiliitos

Neopreeni EPDM-sidostiivistealuslevyjen metallialuslevy on pysyvästi sidottu neopreenikumiin korkean lämpötilan vulkanointiprosessilla, eikä irtoamisen tai irtoamisen vaaraa ole.

（2）Metallinen ulkorengas

Ulkopinta valmistetaan yleensä leimaamalla vähähiilistä terästä, galvanoitua terästä tai ruostumatonta terästä, ja se sijaitsee aluslevyn ulkoreunassa tai takana.

（3）Kloropreenikumitiivisterengas

Se sijaitsee metallirenkaan sisäpuolella tai pohjassa muodostaen kohotetun tiivisteen tai tasaisen tiivistepinnan.

（4）Ontto tai puolitiivistetty rakenne

Neopreeni EPDM-sidostiivistealuslevyjen rakenne on, että metallinen ulkorengas on peitetty kumisella sisärenkaalla. Pohjakumi on hieman korkeammalla kuin metallireuna, mikä varmistaa, että tiivistepinta on ensimmäinen kosketuspiste.

(5) Liukumaton ja asentorakenne

Metallisen ulkoreunan ja kumisen sisäreunan välillä ei ole rakoa. Kiristettynä kumia puristetaan, kunnes se saavuttaa metallitason, jolloin saavutetaan "asemointipuristus" -toiminto.

(6) Vakiomitat

Yleiset reikien halkaisijat, ulkohalkaisijat ja paksuudet noudattavat kansainvälisiä standardeja ja ne voidaan suoraan korvata tavallisilla litteillä aluslevyillä tai O-renkailla yhdessä.

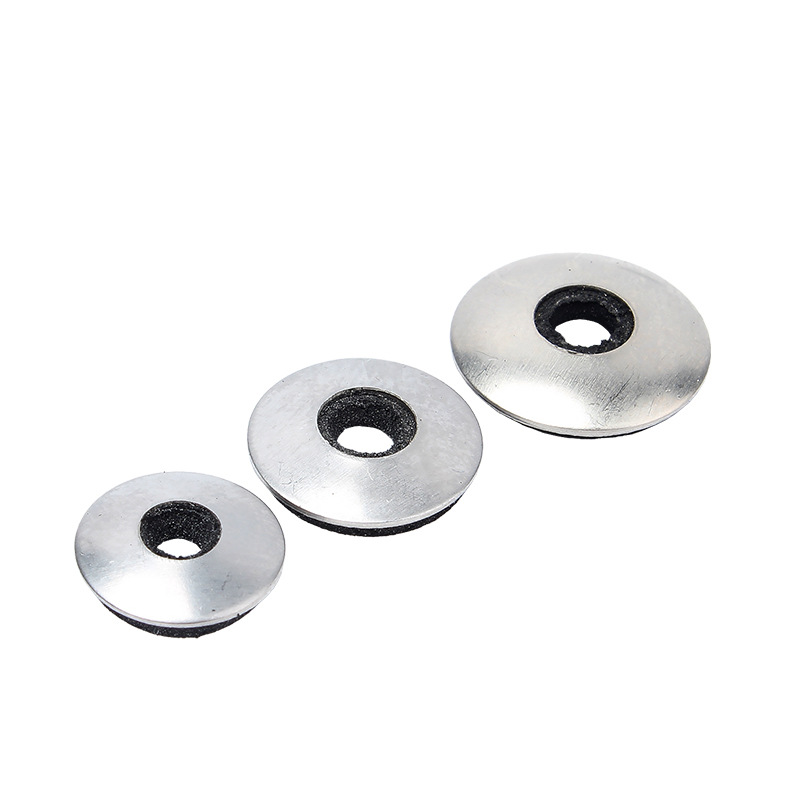

Neoprene EPDM Bonded Sealing Washers

Toimintaperiaate

Neopreeni EPDM-sidottu tiivistysaluslevy on eräänlainen rajapuristustiivistekomponentti. Nyt esittelen teille sen toimintaperiaatteen.

（1）Ensimmäinen yhteydenotto

Kun pultti kulkee Neoprene EPDM Bonded Sealing Alussin sisäreiän läpi ja alkaa kiristää, tiivisteen pohjassa oleva kloropreenikumikerros koskettaa ensin liitetyn komponentin pintaa. Tässä vaiheessa kumissa ei ole tapahtunut merkittävää muodonmuutosta, ja metallisen ulkorenkaan ja liitetyn komponentin pinnan välillä on edelleen pieni rako.

（2）Elastinen puristus

Jatka kiristämistä, kloropreenikumi altistuu paineelle ja käy läpi elastista muodonmuutosta. Kumi puristetaan liitososan pintaan "liitostiivisteen" muodostamiseksi. Samaan aikaan kumi synnyttää paineen vaikutuksesta pomppimisvoiman, joka puristaa tiivistekannen tiukasti vastakkaiseen suuntaan estääkseen nesteen kulkemisen läpi.

(3) Metallitulppa

Kun kumia puristetaan jossain määrin, metallisen ulkorenkaan ulkoreuna tulee kosketukseen liitetyn komponentin pinnan kanssa. Metallin jäykkyys määrää puristuksen pysäytyskohdan - kumia ei puristu loputtomiin.

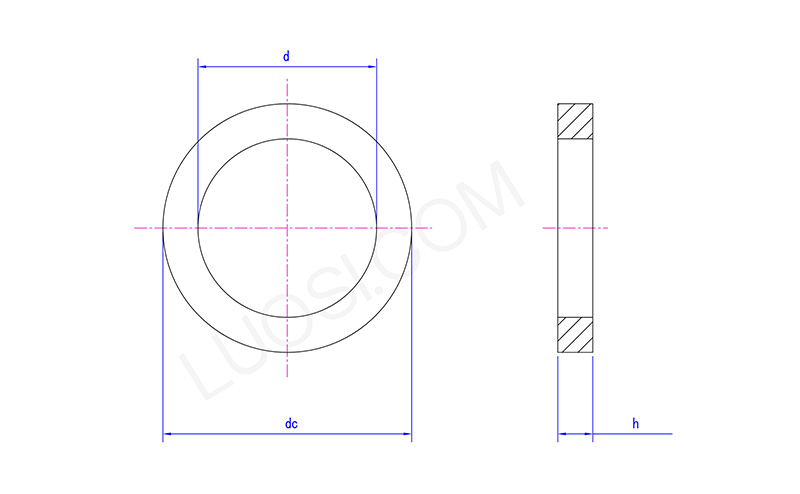

Neoprene EPDM Bonded Sealing Washers

ma	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48	φ52	φ56	φ60
d max	27.365	30.395	33.395	36.395	39.395	42.395	45.395	48.395	52.53	56.53	60.53
d min	27.035	30.005	33.005	36.005	39.005	42.005	45.005	48.005	52.07	56.07	60.07
dc max	36.395	39.395	42.395	45.395	48.395	52.53	56.53	60.53	64.23	68.23	72.23
dc min	36.005	39.005	42.005	45.005	48.005	52.07	56.07	60.07	63.77	67.77	71.77
h max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2
h min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8
