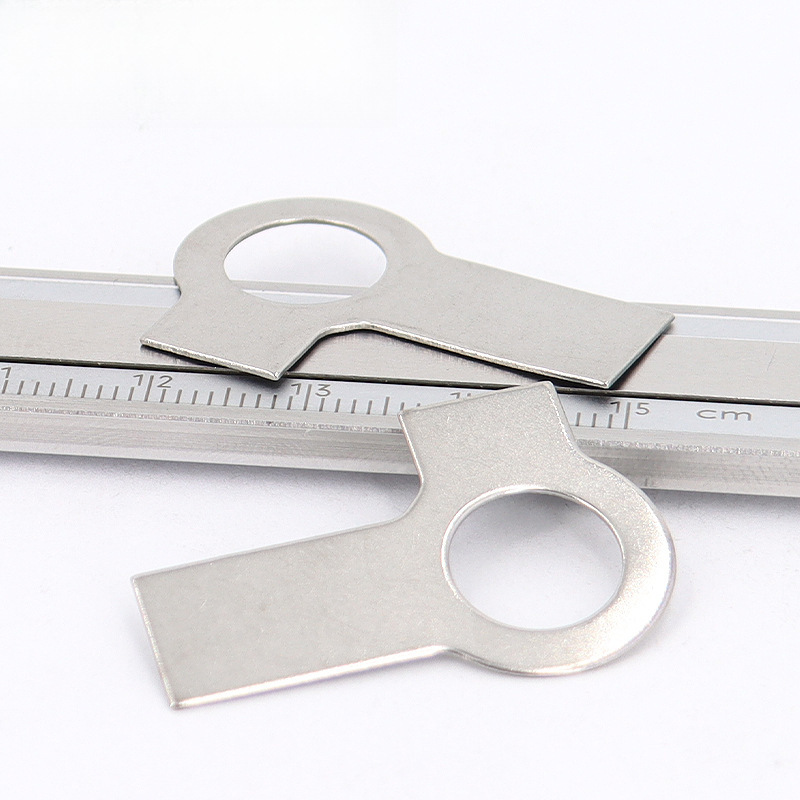

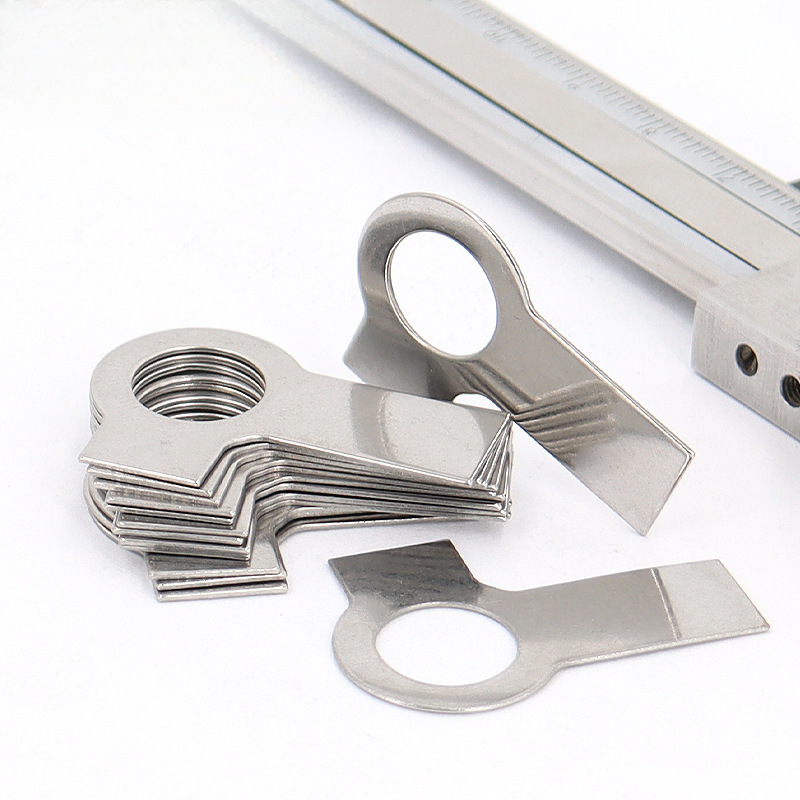

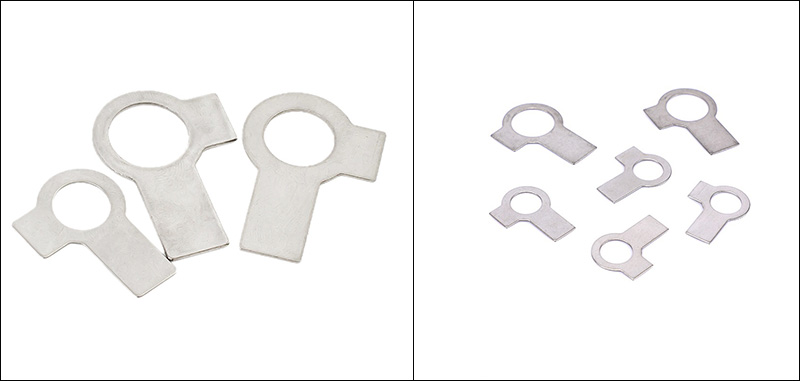

DIN 463 kielekkeen aluslevyt pitkällä kielekkeellä ja siivellä

DIN 463 -tasoaluslevyt, joissa on pitkä liuska ja siipi, materiaalin valinta vaikuttaa suoraan sen suorituskykyyn ja sovellettavaan ympäristöön. Yleisimmin käytettyjä materiaaleja ovat hiiliteräs ja ruostumaton teräs, ja joskus käytetään myös muita erikoismateriaaleja, kuten messinkiä.

(1) Hiiliteräs

Se on luja ja edullinen, joten se on valtavirran valinta teollisissa sovelluksissa.

Sitä käytetään laajalti yleisillä teollisuuden aloilla, joilla vaaditaan suurta lujuutta, kustannukset ovat herkkiä ja ympäristön syövyttävyys ei ole voimakasta.

(2) Ruostumaton teräs

Ruostumattomasta teräksestä valmistetuilla DIN 463 -kielekkeen aluslevyillä, joissa on pitkä kieleke ja siipi, on erittäin hyvä ruosteenesto-ominaisuus.

Sillä on erinomainen korroosionkestävyys ja se sopii erittäin hyvin kosteaan tai kemiallisesti syövyttävään ympäristöön. Sillä on myös luontaisia ​​korkean ja matalan lämpötilan kestävyysominaisuuksia.

Sovellusskenaario: Sitä käytetään yleisesti elintarvikejalostuksessa, lääkinnällisissä laitteissa, meriteollisuudessa, kemiantehtaissa ja muilla teollisuudenaloilla, joilla ruosteenestolla on tiukat vaatimukset.

(3) Muut materiaalit

Messinki: Pronssimateriaali DIN 463 -kielekkeitä, joissa on pitkä kieleke ja siipi, käytetään pääasiassa erityistilanteissa, joissa vaaditaan ei-magneettisia ominaisuuksia tai ominaisjohtavuutta.

Materiaalivalintaehdotuksia

Käytännössä DIN 463 -kielekkeen aluslevyjen materiaalin sovittaminen käyttöympäristöön on ratkaiseva askel tuotteen pitkäaikaisen vakaan toiminnan saavuttamiseksi.

(1) Yleinen teollisuusympäristö sisätiloissa: Keskity kustannusten hallintaan, valinnainen hiiliteräs sinkillä

（2）Ankara syövyttävä ympäristö: Valitse ruostumaton teräs.

(3) Ulkonäkövaatimukset tai erikoistilaisuuksiin: Valinnainen Black Oxide -viimeistely hiiliteräkselle tai ruostumattomalle teräkselle. Kun vaaditaan ei-magneettisia tai johtavia ominaisuuksia, voidaan valita messinkimateriaali.

（4）Ei ruosteenestovaatimuksia: Jos ruosteesta ei ole lainkaan huolta, pinnoittamaton hiiliteräs on halvin vaihtoehto.

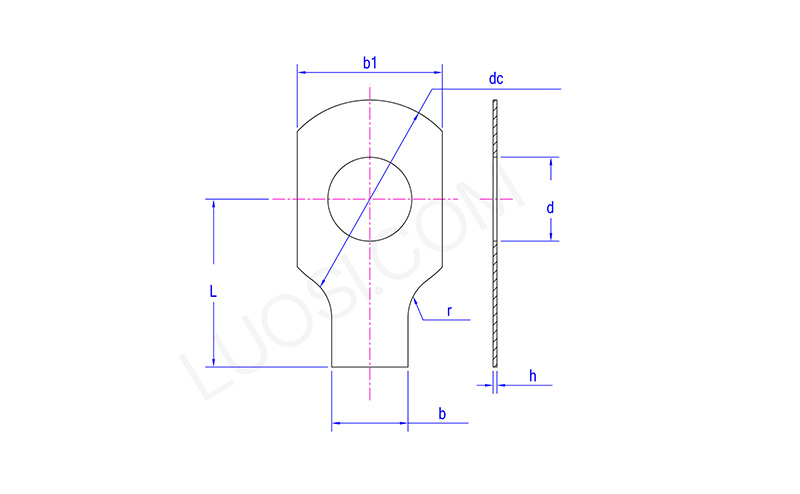

ma	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
