Kielekkeen aluslevyt pitkällä kielekkeellä ja siivellä

Xiaoguo®-tehtaan valmistamilla pitkällä kielekkeellä ja siivekkeellä varustetut välilevyt ovat erittäin luotettavia löystymisenestotoiminnon suhteen. Jopa jatkuvassa tärinä- ja iskuolosuhteissa ne voivat säilyttää hyvän lukitustilan.

Lähetä kysely

Tuotteen Kuvaus

Pitkällä kielekkeellä ja siivekkeellä varustettujen välilevyjen toimintaperiaate perustuu puhtaaseen mekaaniseen lukitukseen kitkan tai joustavuuden sijaan. Ydinmekanismina on taivuttaa kaksi korvakappaletta, mikä estää fyysisesti mutterin (tai pultin pään) pyörimisen suhteessa työkappaleeseen.

【1】Erityinen työkäsitellä

(1) Normaali asennus, korvatulpat varattuna

Aseta kielekkeen aluslevyt pitkällä kielekkeellä ja siivekkeellä pulttiin ja kiristä sitten mutteri. Tässä vaiheessa molemmat korvaliuskat pysyvät suorina, eikä niitä ole taipunut.

(2) Taivuta lyhyet korvat ja lukitse mutterit

Taivuta lyhyet korvat pihdeillä ylöspäin, jolloin ne tarttuvat tiukasti mutterin toiselle puolelle. Lyhyiden korvien tulee levätä mutterin tasoa vasten, jotta se ei pääse pyörimään.

(3) Taivuta pitkät korvat ja kiinnitä kielekkeen aluslevyt pitkällä kielekkeellä ja siivellä

Taivuta pitkät korvat alas tai sivulle niin, että ne voivat tarttua työkappaleen reunaan, työntyä työkappaleen koloihin tai levätä kiinteää ulkonemaa vasten.

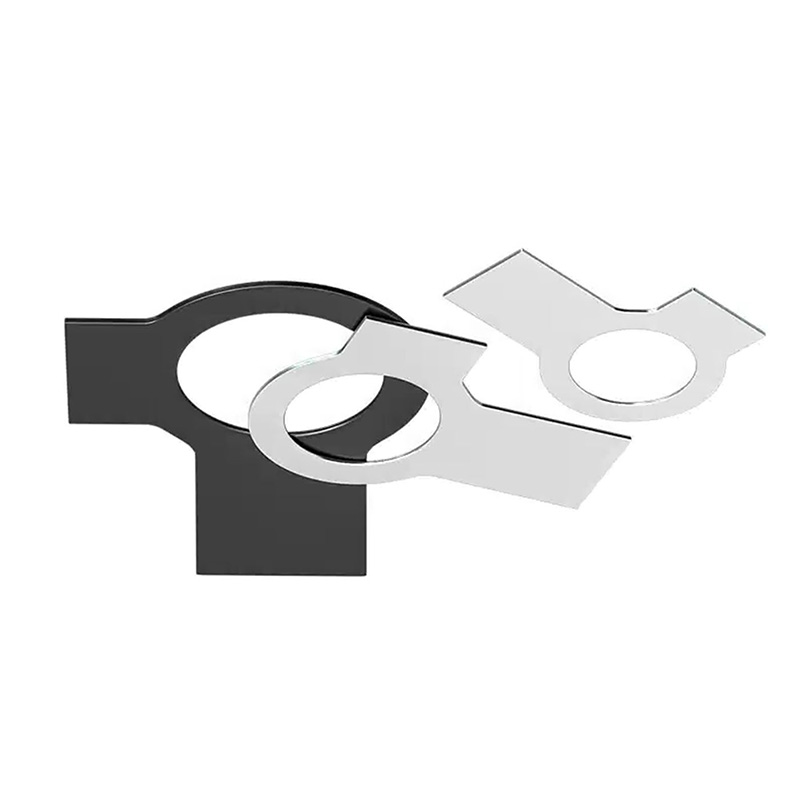

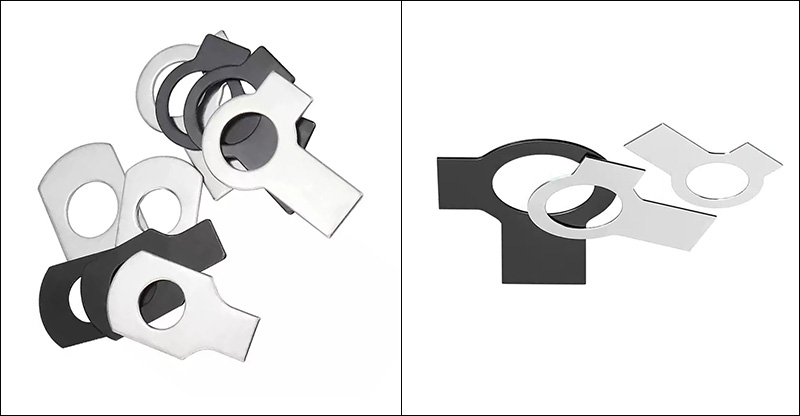

Tab Washers With Long Tab And Wings

【2】 Lopullisen vaikutuksen määritys

Pitkä korva kiinnitti aluslevyn työkappaleeseen varmistaen, että aluslevy ei voinut pyöriä.

Lyhyet korvat lukitsevat mutterin ja aluslevyn yhteen, eikä mutterikaan voi pyöriä.

Koska aluslevyn ja mutterin välillä ei voi tapahtua suhteellista liikettä, pulttiliitos on täysin lukittu.

【3】 Ero kitkapohjaisiin löystymisenestomekanismeihin

Kitkalukko: Se estää pyörimisen luomalla vastusta. Tärinä voi voittaa tämän vastuksen ja aiheuttaa löystymistä.

Kielekkeen aluslevyt, joissa on pitkä kieleke ja siivet: Suoran fyysisen häiriön avulla mutteri ei pyöri ollenkaan niin kauan kuin korvakappale ei ole taipunut tai vaurioitunut. Tärinä, voitelu tai lämpötilan muutokset eivät vaikuta tähän lukitusmekanismiin.

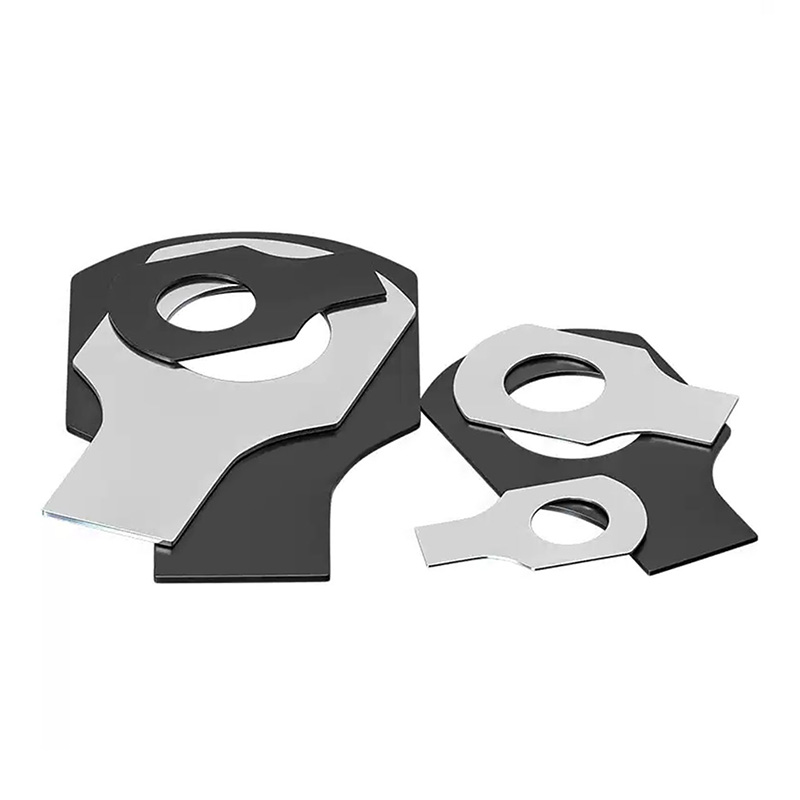

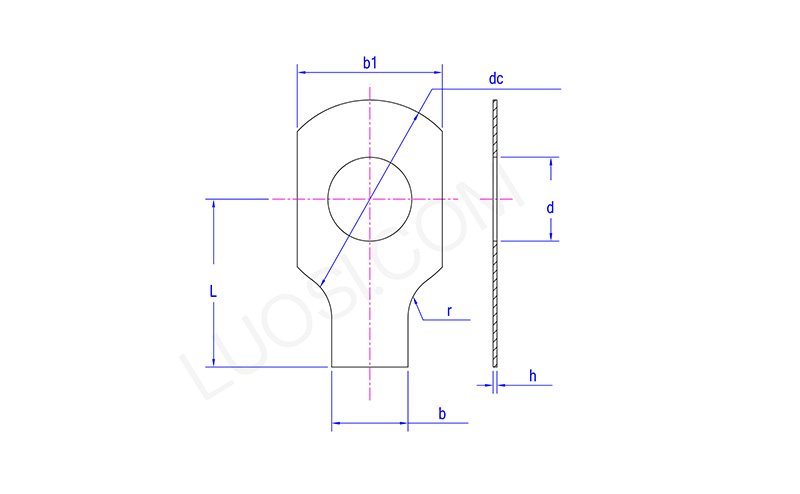

Tab Washers With Long Tab And Wings

ma	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
