Hiiliteräksiset DIN 463 liuskalevyt pitkällä ja lyhyellä kielekkeellä

Xiaoguo®-tehtaan valmistamilla Carbon Steel DIN 463 -levylevyillä, joissa on pitkä ja lyhyt kieleke, on alhaiset tuotantokustannukset. Ne valmistetaan leimaamalla ja niillä on yksinkertainen valmistusmenetelmä. Verrattuna vastaaviin tuotteisiin näiden tuotteiden yksikköhinta on alhaisempi.

Lähetä kysely

Tuotteen Kuvaus

Olemme tehneet yhteenvedon hiiliteräksisten DIN 463 -kielekkeiden eduista ja haitoista, joissa on pitkä ja lyhyt kieleke, ja toimittanut sinulle käyttöohjeita.

【1】 Edut

(1) Luotettava löystymisenestokyky

Se käyttää mekaanista lukitusta, eikä se ole riippuvainen kitkasta tai joustavuudesta. Se estää täysin pyörimisen eikä löysty edes tärisevässä ympäristössä.

(2) Yksinkertainen rakenne, alhaiset kustannukset

Hiiliteräksiset DIN 463 -levylevyt, joissa on pitkä ja lyhyt kieleke, on muodostettu yksiosaisella meistoprosessilla ilman monimutkaisia rakenteita. Se käyttää vähemmän materiaalia ja sen valmistuskustannukset ovat alhaisemmat kuin erityisten löystymisenestomutterien.

(3) Kestää korkeita ja matalia lämpötiloja

Valmistettu kokonaan metallimateriaalista, ilman muovi- tai kumiosia. Hiiliteräs kestää -50°C - +200°C, kun taas ruostumaton teräs kestää -160°C - +500°C.

（4）Voitelu tai öljylika ei vaikuta

Pitkällä ja lyhyellä kielekkeellä varustettujen hiiliteräslevyjen DIN 463 lukitusvaikutus ei riipu kitkakertoimesta. Vaikka kosketuspinnalla olisi öljyä tai voiteluainetta, se ei estä lukitusta.

（5）Asennustila on selvästi näkyvissä.

Taipuneet korvapalat näkyvät yhdellä silmäyksellä, eikä laaduntarkastus vaadi erikoistyökaluja.

（6）Voidaan käyttää yhdessä tavallisten muttereiden kanssa.

Ei tarvitse ostaa erityisiä lukitusmuttereita. Sopii sekä tavallisille muttereille että pulteille.

(7) Hyvä sopeutumiskyky

Pitkät korvat mahtuvat raon reikiin, työkappaleiden reunoihin tai epäsäännöllisiin ulkonemiin, eikä asennuspinnalle ole tiukkaa vaatimusta.

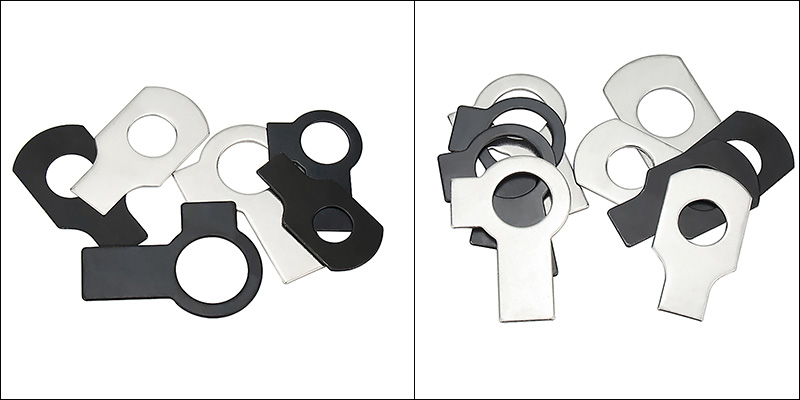

Carbon Steel DIN 463 Tab Washers With Long And Short Tab

【2】 Haitat

(1) Kertakäyttöinen

Korvakappale deformoituu pysyvästi taivutuksen jälkeen. Pitkällä ja lyhyellä kielekkeellä varustetut hiiliteräksiset DIN 463 -kielekkeet tulee purkaa vaurioitua, eikä niitä voi käyttää uudelleen.

（2）Ei sovellu laitteille, joita puretaan ja kootaan usein.

Jokainen huolto vaatii uuden pesukoneen vaihtamisen, mikä lisää hankintakustannuksia.

(3) Työkappaleessa on oltava kiinteät pisteet.

Pitkät korvat on taivutettava koloon tai kiinnitettävä reunaan.

（4）Taivutustoimenpiteen aikana korvakappale voi vaurioitua.

Jos toimenpide on virheellinen, korvakappaleen juuressa voi syntyä halkeamia tai jopa murtumia, mikä voi johtaa lukituksen epäonnistumiseen.

（5）Ei sovellu liian suurille tai liian pienille pulteille.

M3-kokoiselle se on liian pieni ja korvakappaletta on vaikea käyttää; yli M45-kokoisille vakiotuotteita on liian vähän, mikä lisää räätälöintikustannuksia.

(6) Ulkonäkö ei ole esteettisesti miellyttävä.

Taivutuksen jälkeen korvakappaleet paljastuvat ja ovat muodoltaan epäsäännöllisiä, mikä ei sovellu kulutustavaroihin, joilla on ulkonäkövaatimuksia.

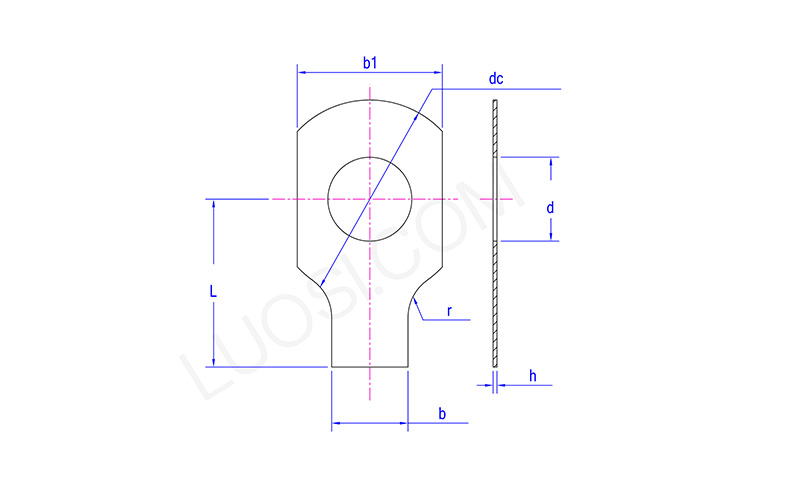

Carbon Steel DIN 463 Tab Washers With Long And Short Tab

ma	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
