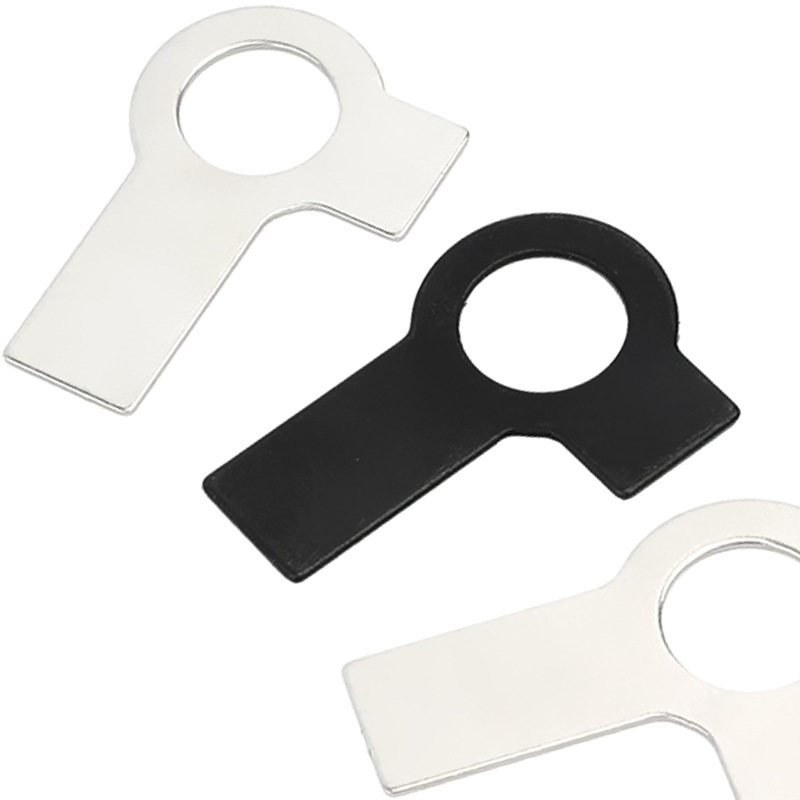

Kielekkeen aluslevyt pitkällä ja lyhyellä kielekkeellä

Xiaoguo®-tehtaan valmistamat pitkällä ja lyhyellä kielekkeellä varustetut välilevyt lukitaan mekaanisesti kitkan sijaan. Mekaaninen lukitus estää pohjimmiltaan pyörimisen ja lukitusvaikutus on hyvin ilmeinen.

Lähetä kysely

Tuotteen Kuvaus

DIN 463 -standardin mekaanisen lukitusrenkaan mukaiset pitkällä ja lyhyellä kielekkeellä varustetut Tab-aluslevyt ovat yksiosainen, puhtaasti mekaaninen lukittuva löystymisenestorengas. Se on muodostettu yhdellä painevaluprosessilla, jossa on yksi pitkä korvakappale ja yksi lyhyt korvakappale, ja kaksi korvakappaletta muodostavat noin 90° kulman. Sitä käytetään kuusikulmaisille pulteille / muttereille, joilla saavutetaan löystymisen esto taivuttamalla yksi pitkä ja yksi lyhyt korvakappale, ja se soveltuu korkean tärinän, dynaamisen kuormituksen sekä lämpölaajenemis- ja -kutistumisolosuhteisiin. Tämä rakenne voi täysin estää mutterin tai pultin suhteellisen pyörimisen, jolloin saadaan luotettava mekaaninen lukitus.

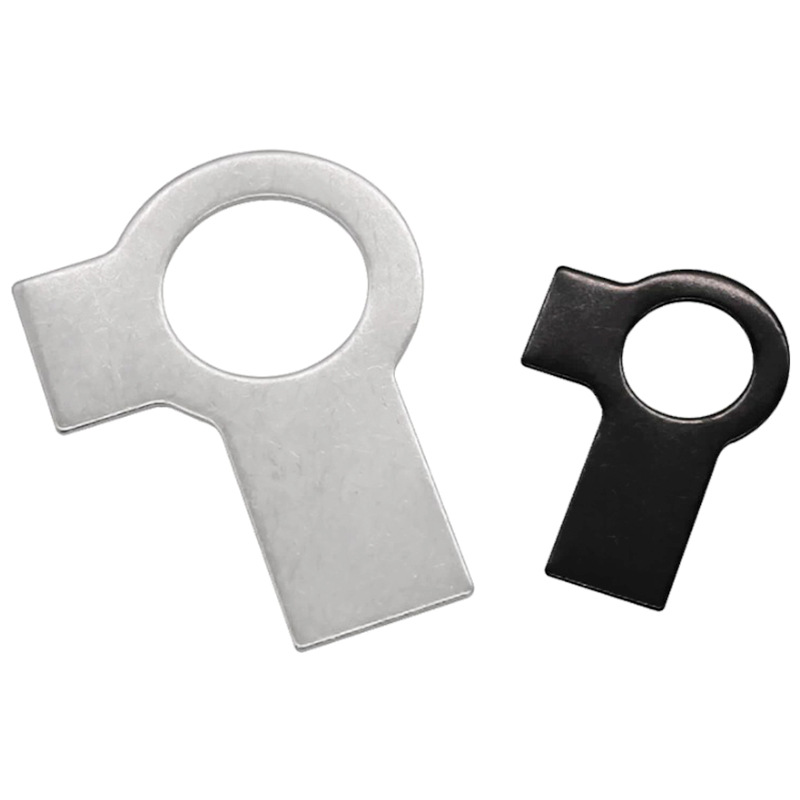

< style="text-align:center;"> Tab Washers With Long And Short Tab

Rakenteelliset ominaisuudet

Pitkällä ja lyhyellä kielekkeellä varustettujen välilevyjen rakenteelliset ominaisuudet ovat seuraavat:

(1) Integroitu leimausvalu

Koko Tab-aluslevyt pitkällä ja lyhyellä kielekkeellä on valmistettu yhdestä metallilevystä kylmäleimausprosessin avulla. Ei hitsausta tai lisäkomponentteja, mikä johtaa yksinkertaiseen rakenteeseen, korkeaan lujuuteen ja alhaiseen hintaan.

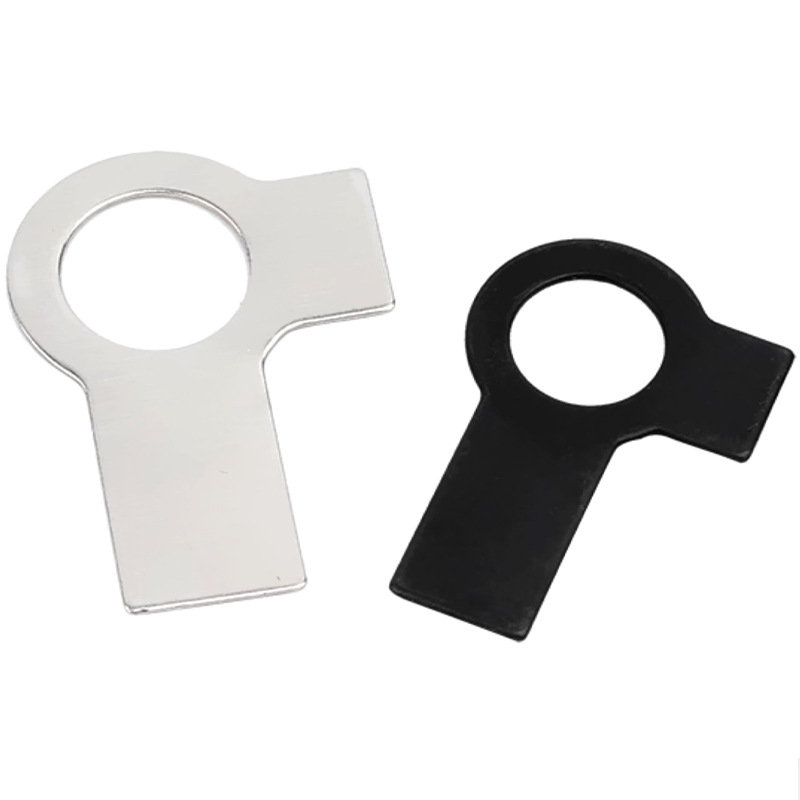

(2) Kaksoiskorvamalli (yksi pitkä ja yksi lyhyt)

Pitkällä ja lyhyellä kielekkeellä varustettujen Tab-aluslevyjen päärunko on pyöreä, ja kaksi korvakappaletta ulottuvat ulospäin ulkoreunaa pitkin:

Lyhyt välilehti: Lyhyt pituus

Pitkä välilehti: Pituudeltaan pidempi

Molemmat korvakappaleet muodostavat noin 90 asteen kulman keskenään.

(3) Korvakappaleen juuressa on jännityksenpoistorakenne.

Korvakappaleen ja pyöreän rungon välisessä liitoskohdassa pyöristetyt kulmat tai lievä leveyskutistuminen on suunniteltu vähentämään jännityskeskittymiä taivutuksen aikana ja estämään korvakappaleen rikkoutuminen.

（4）Sylinterimäinen runko

Rungon paksuus on tasainen. Vartalossa ei ole hampaita tai vinoja pintoja, ja pinta on yleensä sileä.

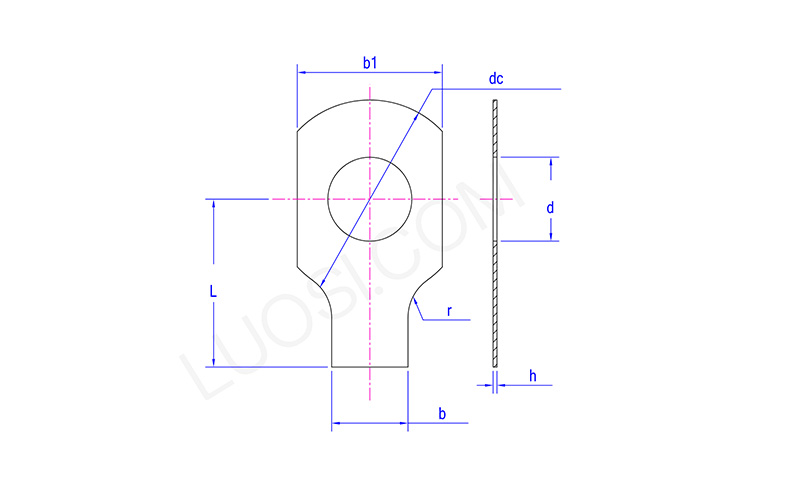

< style="text-align:center;"> Tab Washers With Long And Short Tab

ma	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
