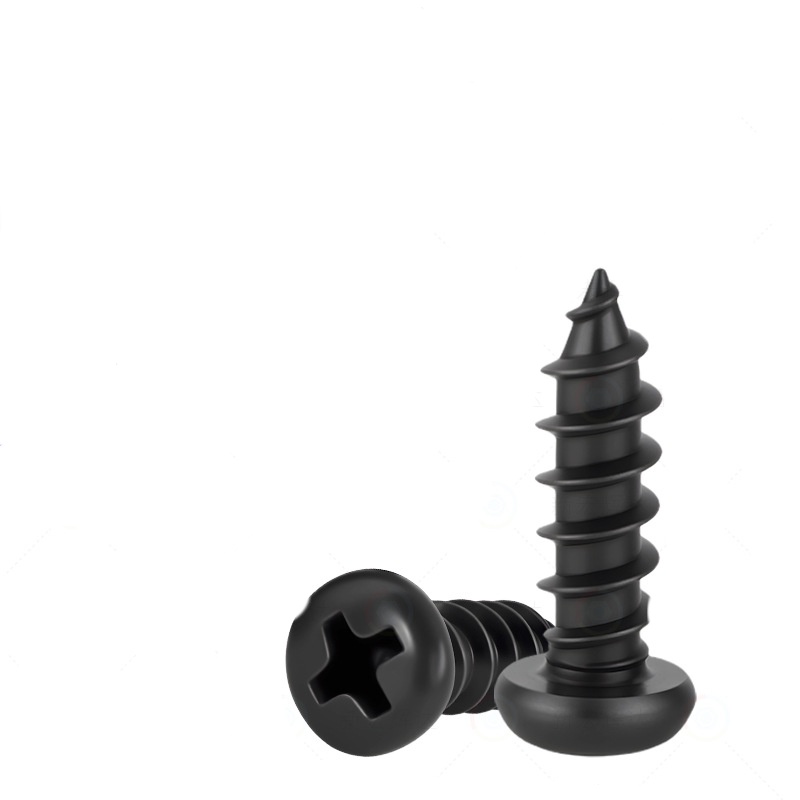

Panopään poikkisyvennyksen kierreruuvi

Xiaoguo® Pan -pään poikkisyvennyksen kierreruuvia Kiinassa käytetään laajalti huonekaluissa, autojen osissa ja sähkölaitteiden kokoonpanossa. Vetolaitteen rakenne helpottaa asennusta Kierrerakenteen ja kartiomaisen kärjen ansiosta se ei vaadi esikierteitystä. Se saavuttaa turvallisen lukitusvaikutuksen ja estää tehokkaasti löystymisen.

Lähetä kysely

Tuotteen Kuvaus

Pann pään poikittaissyvennyksen kierreruuvi valmistajaltaXiaoguo®on hyvin yleinen ruuvityyppi. Sen pää on litteän kiekon muotoinen, ja siinä on ristin muotoinen ura. Tämä ura voidaan kiristää ristipääruuvimeisselillä. Sen erottuvin ominaisuus on, että se ei vaadi esiporausta työkappaleeseen - sinun tarvitsee vain porata sopivan kokoinen reikä metallilevyyn, muoviosaan tai puuhun ja yksinkertaisesti ruuvata se sisään.

Se "veitsee" automaattisesti vastaavat sisäiset kierteet reikään ja tarttuu turvallisesti. Pannun pään poikkisyvennyksen kierreruuvia käytetään laajalti sähkökoteloiden rakentamisessa, autojen sisätiloissa, huonekalujen kokoonpanossa ja laitteistokomponenttien pikaliitännässä. Ne soveltuvat erityisen hyvin tehokkaaseen asennukseen sähköruuvimeisselillä massatuotantolinjoille.

Pan Head Cross Recess Tapping Screw

Toimintaperiaate

Pan-kantaisen poikkisyvennyksen kierreruuvin toimintaperiaate perustuu metallin plastiseen muodonmuutokseen tai lievään leikkaukseen, riippuen liitettävien materiaalien ominaisuuksista ja ruuvin hännän rakenteesta.

Esivalmistettu pohjareikä

Ennen itseporautuvien ruuvien käyttöä on porattava tai lävistettävä ohjausreikä liitettyyn komponenttiin. Alareiän tehtävänä on ohjata ruuveja ja ohjata materiaalin virtaustilaa.

Muotoile sisäkierre

Kun panopään poikkisyvennyksen kierreruuvia kierretään ja aksiaalisesti eteenpäin, kartiomainen kärki tulee ensimmäisenä pohjareikään, jolloin reiän aukko laajenee hieman. Koska kierre on suurempi kuin pohjareiän halkaisija, kierteen hampaat puristavat säteittäisesti reiän seinämän materiaalia.

Lukitusvaihe

Kun ruuvi on täysin paikallaan, puristamalla tai leikkaamalla muodostettu kierreura on linjassa ruuvin kierteen kanssa. Kiinnitetty materiaali pomppii hieman kimmorajojen sisällä tarttuen tiukasti ruuvin kierteisiin ja synnyttäen valtavan kitkavastuksen. Tämä kitkavoima vaikuttaa molempiin samanaikaisesti ja estää ruuvia löystymästä tai itsestään tärinän aikana.

Pan Head Cross Recess Tapping Screw

FAQ

(1) Kuinka paksuihin teräslevyihin se voidaan ruuvata?

On suositeltavaa, että liitettyjen teräslevyjen paksuus ei ole suurempi kuin ruuvien nimellishalkaisija. Pehmeitä materiaaleja, kuten muovia ja puuta, voidaan paksuntaa sopivasti.

(2) Miksi tuntuu siltä, että vääntömomenttia kierrettäessä on paljon ja se saa jopa naulan katkeamaan?

Mahdolliset syyt ja ratkaisut:

Alareikä on liian pieni → Se tulee suurentaa sopivasti

Liian suuri asennusmomentti → Pienennä pyörimisnopeutta

（3） Mikä on vähimmäistilausmääräsi (MOQ)?

Panopään poikkisyvennyksen kierteitysruuvin vakiomäärityksen bulk MOQ on noin 10 000 - 50 000 kappaletta.

Pan Head Cross Recess Tapping Screw

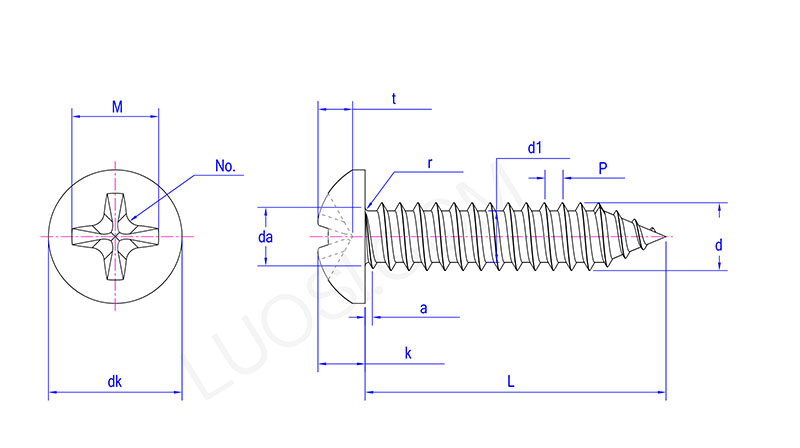

ma	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
a max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Ei.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
