Phillips Pan Head itsekierteittävät ruuvit

Tämä Xiaoguo® Chinan Phillips-pannukantaiset itsekierteittävät ruuvit ovat ristiin upotettu itsekierrettävä ruuvi, joka on ISO-, DIN-, GB- ja JIS-standardien mukainen. Pannun pään rakenne varmistaa tasaisen jännityksen jakautumisen ja estää materiaalivauriot. Se voi muodostaa suoraan sisäkierteitä ilman esikierteitystä, ja sitä käytetään laajalti teollisissa ja kokoonpanosovelluksissa.

Lähetä kysely

Tuotteen Kuvaus

Itsekierteittävät ristipääruuvitalkaenXiaoguo® Kiina täyttää monikansalliset ISO-, DIN-, GB- ja JIS-standardit, ja se ottaa käyttöön optimoidun pannupään, poikittaiskäytön ja itsekierteittävän kartiorakenteen metallin, muovin ja puun kiinnityksiin. Xiaoguo®-tehdas toimittaa täysikokoisia datakaavioita, standardinmukaisia vientipakkauspakkauksia ja räätälöitäviä pienpakkausten eritelmiä erilaisiin tukku- ja vähittäiskaupan hankintatarpeisiin.

Tuotteen nimi: Phillips-pannupäälliset itsekierteittävät ruuvit

Yleiset standardit: ISO 7049, DIN 7981, GB/T 845, JIS B 112

Phillips-kantaiset itsekierteittävät ruuvit ovat eräänlainen kierrekiinnike, jossa on litteä pyöreä pää ja ristikkäinen syvennys yläosassa. Tangon osassa on kierrekierre. Jakoväli on suhteellisen suuri ja hampaan profiili syvä. Häntäosa on kartiomainen tai terävä. Kun asennat esivalmistettuja reikiä tai ohuita metallista, muovista, puusta jne. valmistettuja levyjä, se voi luottaa omiin kierteisiinsä puristaakseen tai leikatakseen vastaavat sisäkierteet reikiin ilman esikierrettä tai vastaavia muttereita. Pannun pään rakenne tarjoaa suuren painetta kantavan pinnan.

Phillips Pan Head Self Tapping Screws

Rakenteen esittely

Tämän Phillips-pään itsekierteittävän ruuvin rakenne voidaan jakaa viiteen toiminta-alueeseen: pää, vetoura, akseli, kierre ja perä.

1. Pan-pää

Pää on muodoltaan matala, lieriömäinen, yläpinta on tasainen tai hieman kaareva ja reunat ovat suorassa kulmassa tai hieman viistettyjä.

Pannun pää tarjoaa suuren painetta kantavan pinnan, joka voi jakaa tasaisesti aksiaalivoiman kiristyksen aikana kiinteän materiaalin pintaan estäen ohutta levyä muodonmuutosta tai murskaamasta.

2. Cross Recess / Phillips

Aukko on ristin muotoinen, ja sen keskellä on kartiomainen pohja. Molemmat urat kulkevat kohtisuorassa toisiinsa nähden ja avautuvat ulospäin.

Tämä ristikkorakenne auttaa ruuvitaltan kärkeä asettumaan linjaan itsekseen, kun kiristät Phillips-pannun pään itsekierteittäviä ruuveja, joten se ei luista yhtä helposti. Tasaiseen uraan verrattuna se kestää suuremman kiristysmomentin ja soveltuu nopeaan asennukseen sähköruuvimeisselillä.

3. Napauttamalla lankaa

Kierteinen hampaan profiilikulma on enimmäkseen 60°, mutta hampaan kärki on suhteellisen terävä, kun taas hampaan pohjassa on tasainen kaarisiirtymä.

4. Kartiopiste

Häntä on muodoltaan kartiomainen, ja sen kartiokulma on noin 30° - 45°.

Phillips Pan Head Self Tapping Screws

FAQ

1. Millainen on tavallinen vientipakkaus?

Sisäpussi on valmistettu PE-muovipussista ja ruosteenestopaperista. Ulkolaatikko on kaksiseinäinen aaltopahvilaatikko. Jokaisen laatikon nettopaino on 25 kg. Se kiinnitetään kuormalavojen käärintäkalvolla ja pakkaushihnoilla.

2.Voitko tehdä pienikokoisia pakkauksia?

Varma. Meillä on 1kg, 2kg ja 5kg muovipussit. Myös laatikot 100, 200 tai 500 kappaletta.

3. Entä jos erikokoiset ruuvit on pakattu samaan laatikkoon? Olemme huolissamme niiden sekoittamisesta.

Emme todellakaan suosittele eri kokojen yhdistämistä samaan laatikkoon. Mutta tarvittaessa voimme pakata ne muovilaatikoihin, joissa on erilliset lokerot, tai laittaa jokaisen koon omaan pieneen pussiinsa. Ja merkitsemme koot selvästi jokaiseen.

Phillips Pan Head Self Tapping Screws

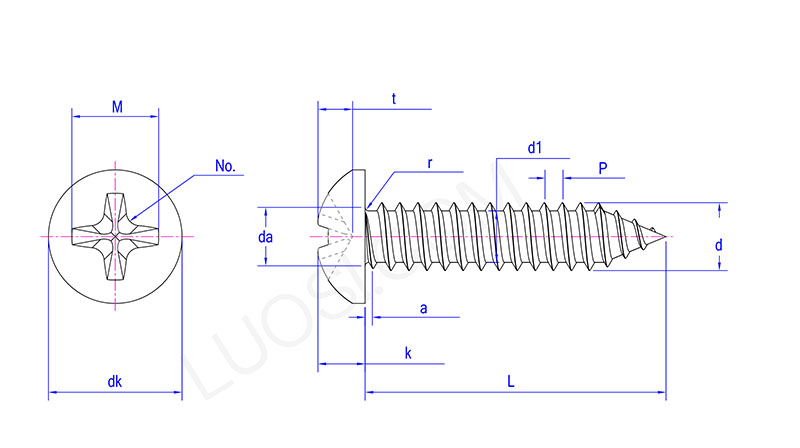

ma	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
a max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Ei.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
