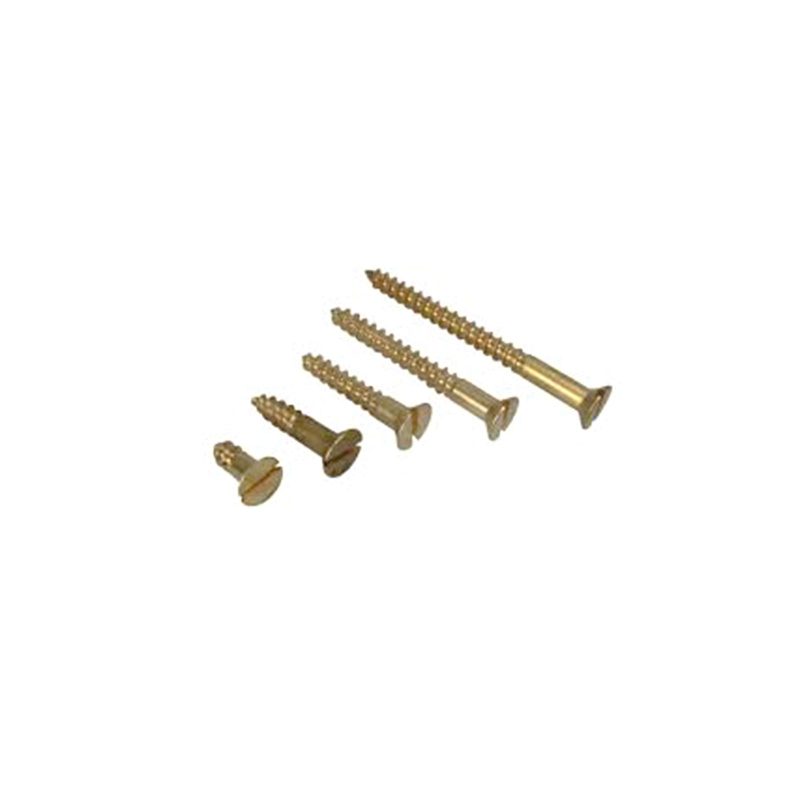

Urattu uppokantainen puinen itsekierteittävä ruuvi

Xiaoguo®-tehtaan valmistama upotettu upotettu puun itsekierteittävä ruuvi voi istua täysin tasaisesti puun sisällä, kun sitä käytetään sopivan upotusporan kanssa. Näin kiinnitysosa pysyy piilossa ja saa valmiit tuotteet näyttämään siistiltä.

Lähetä kysely

Tuotteen Kuvaus

Urattu uppokantainen puun itsekierteittävä ruuvi on eräänlainen puuntyöstökiinnike, jossa on kartiomainen pää (90°:n kartiokulma) ja uritettu ura yläosassa. Pää voidaan työntää kokonaan puuhun valmiiksi leikattuihin kartiomaisiin reikiin, ja kiristyksen jälkeen pää on samassa tasossa tai hieman alempana puun pinnan kanssa. Ruuvin rungossa on syvät ja karkeat puukierteet, ja häntä on kartiomainen terävä pää. Se voidaan ruuvata suoraan puuhun (kovapuulle tai suurelle halkaisijalle, on suositeltavaa porata reikä etukäteen). Tämä upotettu uppokantainen puinen itsekierteittävä ruuvi soveltuu puutuotteiden liittämiseen ja kiinnittämiseen, jotka vaativat tasaisen pinnan ja ilman näkyviä päitä.

Englanninkielinen nimi	Urattu uppokantainen puinen itsekierteittävä ruuvi
Yhteiset standardit	DIN 97
Pään tyyppi	Upotettu / litteä pää
Paikkatyyppi	Urattu
Langan tyyppi	Puulanka (karkea jako, syvä nousu)
Vihjeen muoto	Kartiomainen itseporautuva kärkipää

Slotted Countersunk Head Wood Self Tapping Screw

Rakenteelliset ominaisuudet

Slotted Countersup Head Wood Self Tapping Screw -ruuvin rakenneominaisuudet esitellään viidessä osassa.

Pään rakenne

1. Pään muoto: Kartiomainen, suppilon muotoinen, yleensä kartiokulma 90°. Pään yläpinta on tasainen ja sivut kalteva.

2. Pään mitat: Pään ulkohalkaisija on noin 1,8-2,2 kertaa ruuvin kierteen halkaisija ja pään korkeus on noin 0,5-0,6 kertaa ruuvin halkaisija.

3. Pään käyttö: Kun tämä upotettu uppokantainen puun itsekierteittävä ruuvi on kiinnitetty, koko ruuvin pää sopii valmiiksi tehtyyn suippenevaan reikään puussa. Se pysyy tasaisena tai hieman puun pinnan alapuolella eikä tartu ulos.

Suora kolikkomuotoilu

1.Aseman tyyppi on suora ura. Ura menee suoraan keskeltä ulos molemmille puolille.

2. Raon leveys vaihtelee välillä 0,6–2,0 mm, raon syvyys on 0,3–0,8 mm. Aukon molemmissa päissä on pyöreät kulmat.

3. Aukon ominaisuudet: Sitä voidaan käyttää yleisimmällä litteäpäisellä ruuvimeisselillä.

Tangon rakenne

1. Tangon muoto: Se on jaettu täyskierteisiin ja osakierteisiin.

Langan rakenne

1. Kierretyyppi: Tyypillinen puulanka, ei tavallinen mekaaninen kierre.

2.Profiili: Hampaan profiilikulma on noin 60°, mutta hampaan kärki on erittäin terävä ja hampaan pohjassa on tasainen kaarimuutos.

3. Hammasväli: suhteellisen leveä.

Kärjen rakenne

1.Kärjen muoto: Kartiomainen kärki, jonka kartio on noin 30°–45°. Kärki ei ole kovin terävä; sen sijaan siinä on hyvin pieni tasainen pinta tai pyöreä pää.

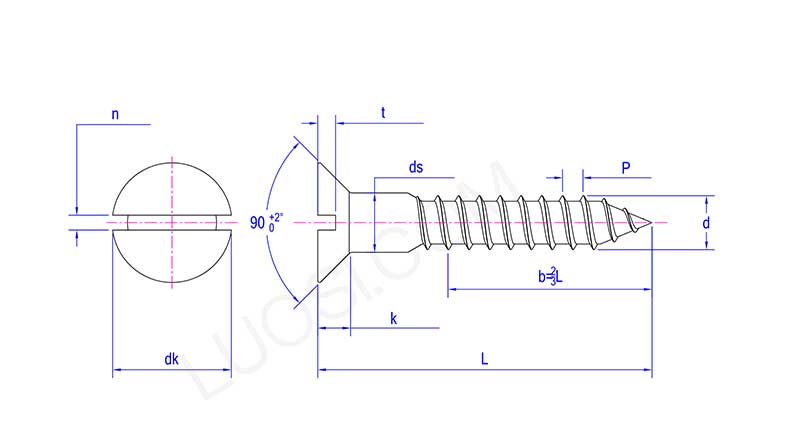

Slotted Countersunk Head Wood Self Tapping Screw

ma	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	5	6	7	8	9	10	11	12	14	16	20
dk min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k max	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n min	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t max	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t min	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
