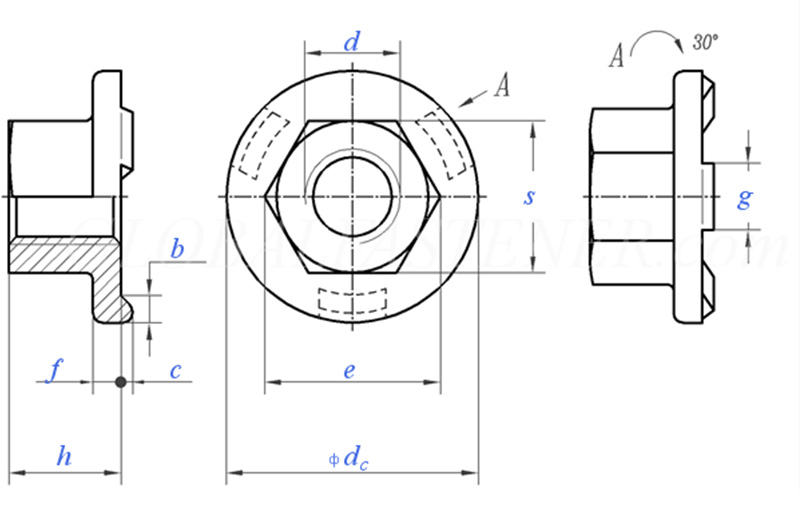

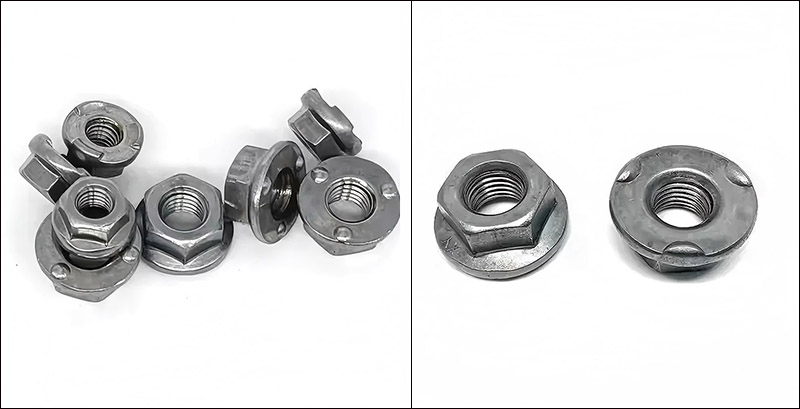

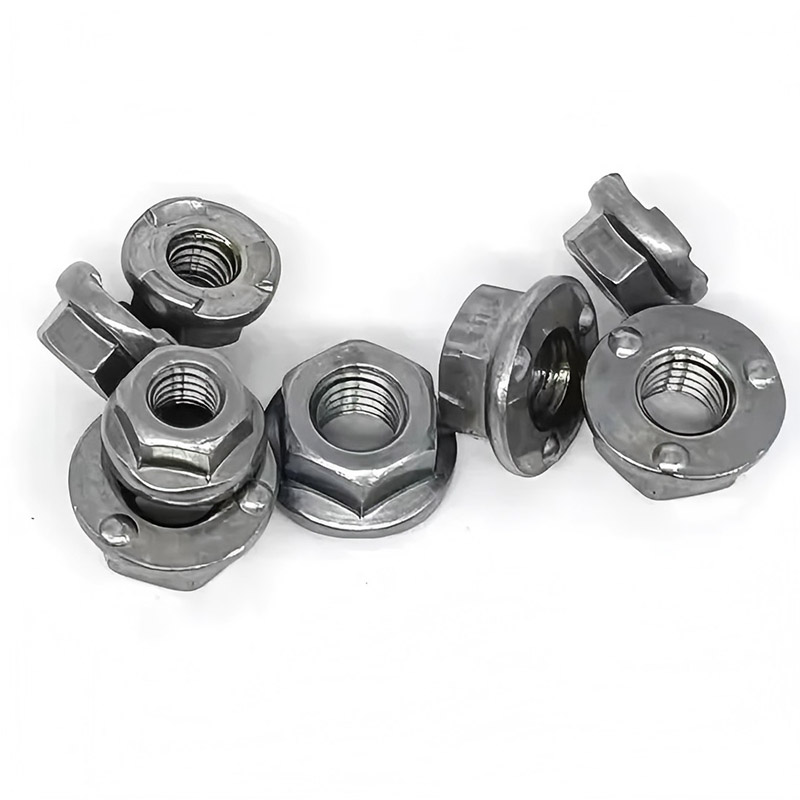

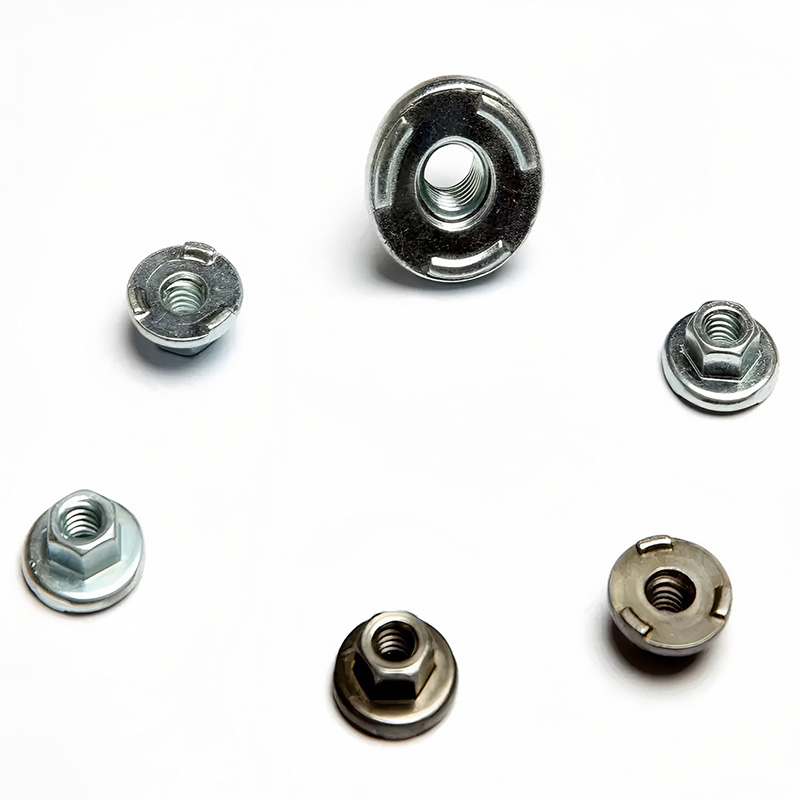

6 Ulokeinen kuusiokolomutteri laipalla

Kuinka käyttää 6-ulotteista kuusiomutteria laipalla?

Laipallisen kuusiokolomutterin oikea käyttö sisältää kolme vaihetta: esihitsauksen valmistelu, hitsaus sekä hitsauksen jälkeinen tarkastus ja pulttikokoonpano.

【1】 Esihitsauksen valmistelu

(1) Vahvista mutterien tekniset tiedot

Tarkista, ovatko kierretiedot, suoritusarvot ja pintakäsittelyt suunnitelman mukaisia. Väärien eritelmien käyttäminen johtaa pulttien epäkuntoon tai riittämättömään hitsauslujuuteen.

（2）Tarkista perusmateriaali

Pohjamateriaalin tulee olla hitsattavaa metallia (kuten vähähiilistä terästä, galvanoitua terästä, ruostumatonta terästä jne.), jonka paksuus on mutterin suositellun alueen sisällä (tyypillisesti 0,8-3,0 mm).

【2】 Hitsaustoiminto

(1) Manuaalinen hitsaus (yksittäisille kappaleille tai pienille erille)

Aseta 6-ulokeinen kuusiomutteri laipallinen alemman elektrodin asemointitapin päälle niin, että laipan pinta on alaspäin ja ulkonemat kosketuksissa työkappaleeseen.

Peitä työkappale (perusmateriaali) mutterin päälle niin, että mutterin ulkonemat tulevat läheiseen kosketukseen työkappaleen kanssa.

Käynnistä hitsauskone, laske yläelektrodi alas, paina ja kytke virta päälle.

Säilytä painetta lyhyen ajan (paineen säilyttäminen), jolloin sula ydin jähmettyy.

Nosta elektrodia ja poista työkappale.

(2) Automatisoitu hitsaus (suuri erä)

Käyttämällä tärypöytää automaattiseen syöttöön, mutterit lähetetään alempaan elektrodin sijoituskammioon.

Robotit tai kuljetinhihnat siirtävät työkappaleet hitsausasemalle.

Hitsausprosessia ohjataan PLC:llä ja parametreja seurataan reaaliajassa.

Automaattinen purkaus hitsauksen jälkeen.

【3】 Hitsauksen jälkeinen tarkastus

(1) Ulkonäkö: Tarkista silmämääräisellä tarkastuksella, että mutteri ei ole vinossa ja että laippa on tiukasti kiinni työkappaleessa.

（2）Kierremitta: Testaa kierretulkin avulla, että kierremitta kulkee tasaisesti ja pysäytysmitta pysähtyy.

（3）Vääntömomentti: kiristä hitsattua mutteria momenttiavaimella. Mutteri ei pyöri, eikä hitsauskohta repeydy.

【4】 Kiinnityskokoonpano

Kun 6-ulokeinen kuusiomutteri ja laippa on kiinnitetty, niitä voidaan käyttää pulttien asennukseen.

（1）Kierteen kohdistus: Kierrä ensin pulttia käsin 2–3 kierrosta. Kun se on vahvistettu sileäksi, käytä työkalua.

（2) Kiristysmomentti: Käytä momenttiavainta ja säädä vääntömomenttia teknisten tietojen mukaisesti.

（3) Purkaminen: Se voidaan purkaa helposti tavallisella jakoavaimella.
