Kuusikulmaiset hitsausmutterit

Kiinalaisen valmistajan Xiaoguo® kuusikulmaiset hitsausmutterit on valmistettu korkealaatuisesta seosteräksestä, jonka laatu on 10.9, ja se on käsitelty tarkasti. Sen vetolujuus ylittää 1000 MPa. Hitsauskohdat ovat vakaat, kantavuus on korkea ja testiraportti voidaan saada.

Lähetä kysely

Tuotteen Kuvaus

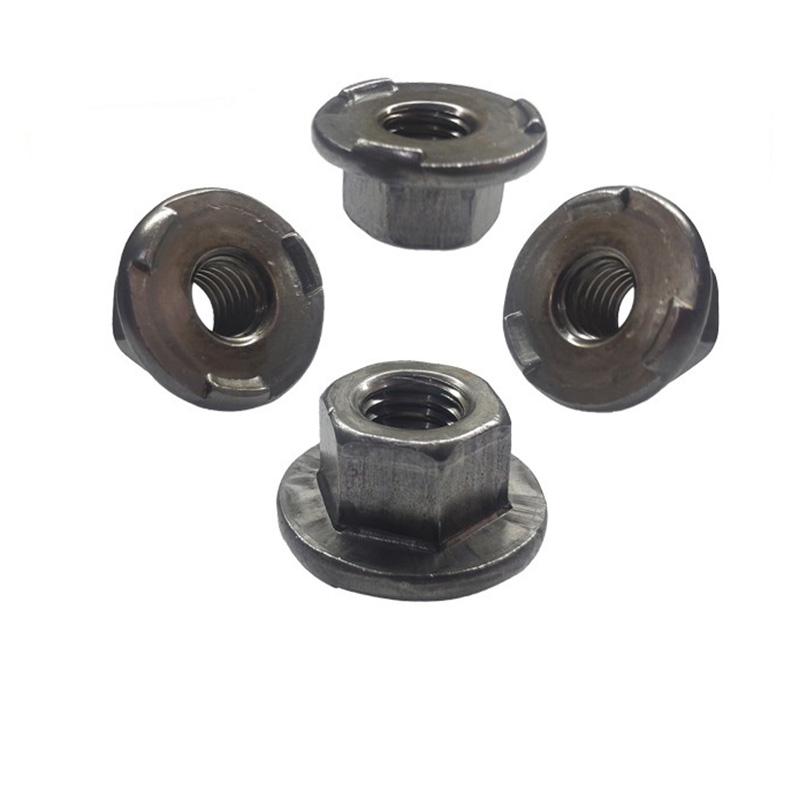

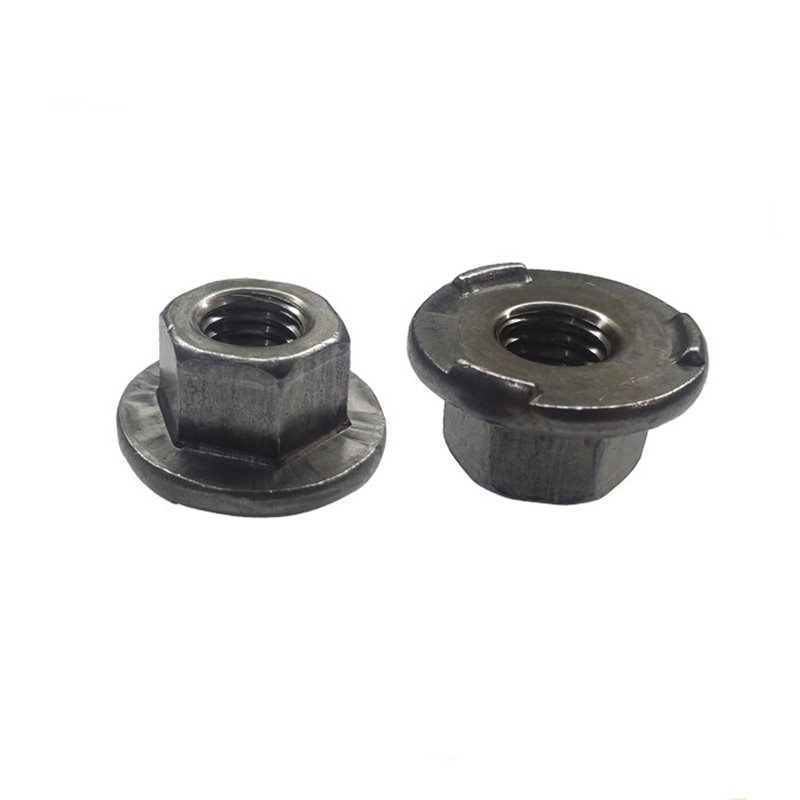

Kuusikulmaiset hitsausmutterit ovat erikoiskiinnitys, jossa on pyöreä laippa alareunassa ja kuusikulmainen muoto ylhäällä. Laipan pohjapinnassa on yleensä kolme hitsausuloketta (tai niitä kutsutaan kohoiksi). Tämä mutteri hitsataan tiukasti metallilevyyn vastushitsauksella (pohjahitsauksella) ulkonemien sulatuksen jälkeen, jolloin saadaan pysyvä kierreliitos.

Verrattuna tavallisiin hitsausmuttereihin kuusikulmaisissa hitsausmuttereissa on laippapinta, joka voi korvata litteät aluslevyt paineen jakamiseksi ja ohuiden levyosien suojaamiseksi murtumiselta. Samanaikaisesti kuusikulmaisen pään ansiosta on kätevää käyttää tavallisia avaimia tai hylsyjä pulttien asennuksessa. Tätä tuotetta käytetään laajalti ohuiden metallilevyrakenteiden, kuten autojen korien, kodinkoneiden kuorien, sähkökaappien ja mekaanisten laitteiden kierreliitosskenaarioissa.

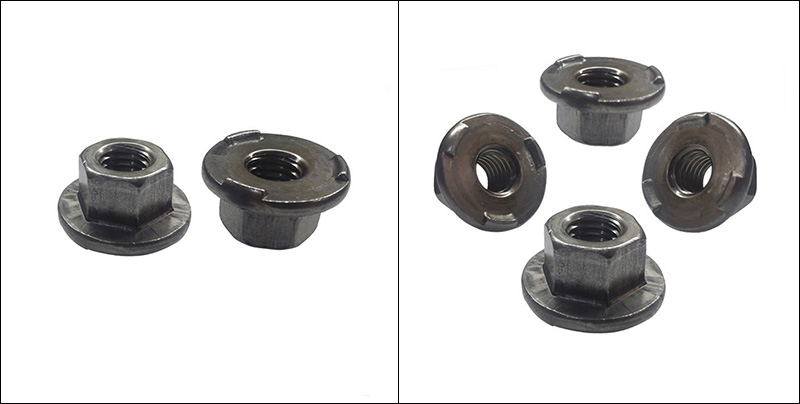

Hexagon Flange Weld Nuts

Rakenteelliset ominaisuudet

Kuusikulmaisten laippahitsausmutterien rakenteellinen suunnittelu keskittyy kolmeen päätavoitteeseen: "luotettava hitsaus, tarkka asemointi ja kätevä asennus". Rakenteelliset perusominaisuudet voidaan tiivistää seuraavasti:

(1) Kuusiokoloinen pää

Muoto: Tavallinen kuusikulmio. Vastakkaisten sivujen mitat noudattavat ISO/DIN-standardin toleransseja.

Toiminta: Se voidaan kiristää helposti kiintoavaimella tai holkilla ilman erikoistyökaluja.

Etu: Yhteensopiva tavallisten kuusikulmamutterien kanssa, mikä helpottaa asennusta ja huoltoa paikan päällä.

(2) Laippapohja

Muoto: Laajennettu laippapinta

Toiminto: Lisää kosketuspinta-alaa työkappaleen kanssa, jaa painetta ja estää ohuen levymateriaalin muodonmuutosta.

Vaihda litteät aluslevyt ja vähennä komponenttien ja kokoonpanovaiheiden määrää.

Edut: Parantaa yhteyden luotettavuutta ja vähentää kokonaiskustannuksia.

(3) Hitsausprojektiot

Tämä on tärkein ominaisuus, joka erottaa kuusikulmaiset hitsausmutterit tavallisista laippamuttereista.

Ominaisuus	Kuvaus
Määrä	Vakiorakenne koostuu 3 osasta, jotka on jaettu tasaisesti 120° laipan pohjapintaan.
Muoto	Päällinen pallomainen tai kartiomainen, sileä ja pyöristetty yläosa ilman teräviä reunoja.
Korkeus	0,5 - 0,8 mm (säädettävä pohjamateriaalin paksuuden mukaan)
Toiminto	① Vastushitsauksen aikana ulkonemat sulavat ensin muodostaen vakaan sulan ytimen;② Kolmen pisteen automaattinen keskitys saavutetaan hitsauksen siirtymisen estämiseksi; ③ Kun hitsaus ei ole käynnissä, työkappale voidaan tilapäisesti pitää paikoillaan, mikä helpottaa automatisoidun tuotantolinjan sijoittamista.
Edut	Hitsauksen tunkeuma on tasainen, paikannustarkkuus on korkea ja se soveltuu robotisoituun automatisoituun hitsaukseen.

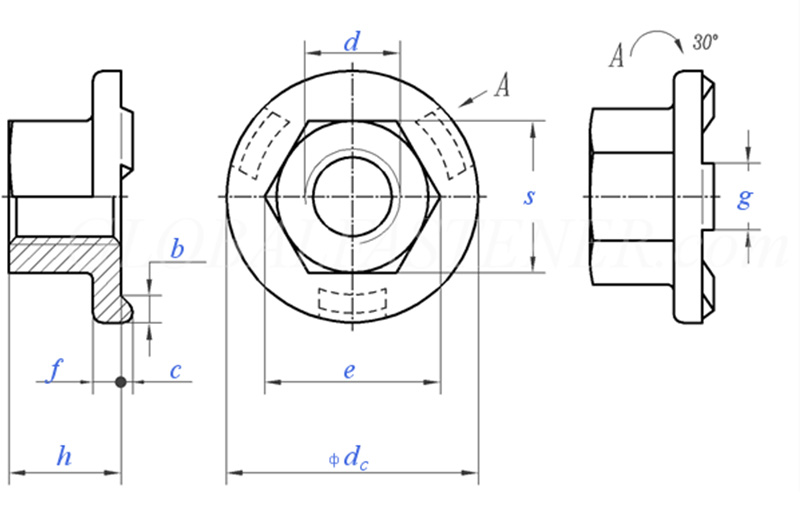

Hexagon Flange Weld Nuts

Langan koko			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Karkea langan nousu		0.8	1	1.25	1.5	1.75	2	2
P	Hieno säikeenkorkeus		/	/	/	/	15	1.5	1.5
C	Nimellinen koko	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Nimellinen koko	±0,25	1.7	2	2.5	3	3	4	4
g	Nimellinen koko	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max = nimelliskoko		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
1000 yksikköä/kg			/	5.7	12.2	21.8	29.4	45.8	/
