Upotettu ontto kuusiotulppa tiivisteellä

Xiaoguo® Countersup Hollow Hex Plug with Seal mahdollistaa nopean pistehitsauksen automatisoiduilla hitsauslaitteilla, mikä lisää tuotantolinjan kokoonpanonopeutta ja alentaa kustannuksia. Tällä hetkellä on saatavilla enemmän osto-alennuksia.

Malli:JIS B1196-1.1-1982

Lähetä kysely

Tuotteen Kuvaus

Upotettua onttoa kuusiokolotulppaa tiivisteellä käytetään laajalti seuraavilla aloilla ja skenaarioissa niiden etujen, kuten pysyvän kiinnityksen, yksipuolisen asennuksen ja luotettavan löystymisen eston, ansiosta:

(1) Autojen valmistus

Valkoinen korin hitsaus: Peltikomponenttien, kuten ovien, moottorinpeltien ja tavaratilan kansien kierreliitoskohdat

Alusta ja jousitus: Apurunko, ohjausvarret, tukitangon kiinnikkeet, iskunvaimentimen kiinnikkeet

Istuinjärjestelmä: Istuimen liukukiskot, selkänojan säätömekanismi, turvavyön kiinnityskohdat

Sisäosat: Kojelaudan poikkipalkki, käsinojan kiinnike, koristeellinen paneelikiinnitys

Uudet energiaajoneuvot: Akkukotelo, moottoriohjaimen kotelo, korkeajännitejohtokotelo

(2) Kodinkoneet ja sähkölaitteet

Koneet: Jääkaapin kompressorin kiinnike, pesukoneen tasapainorengas, ilmastointilaitteen ulkoyksikön pohjalevy

Sähkökaappi: Jakokotelon asennuslevy, maadoitusruuvi, ohjauspaneeli, komponenttien kiinnitys

Hissi: Korin seinäpaneelit, ohjausrasia, ovimekanismin tukikehys

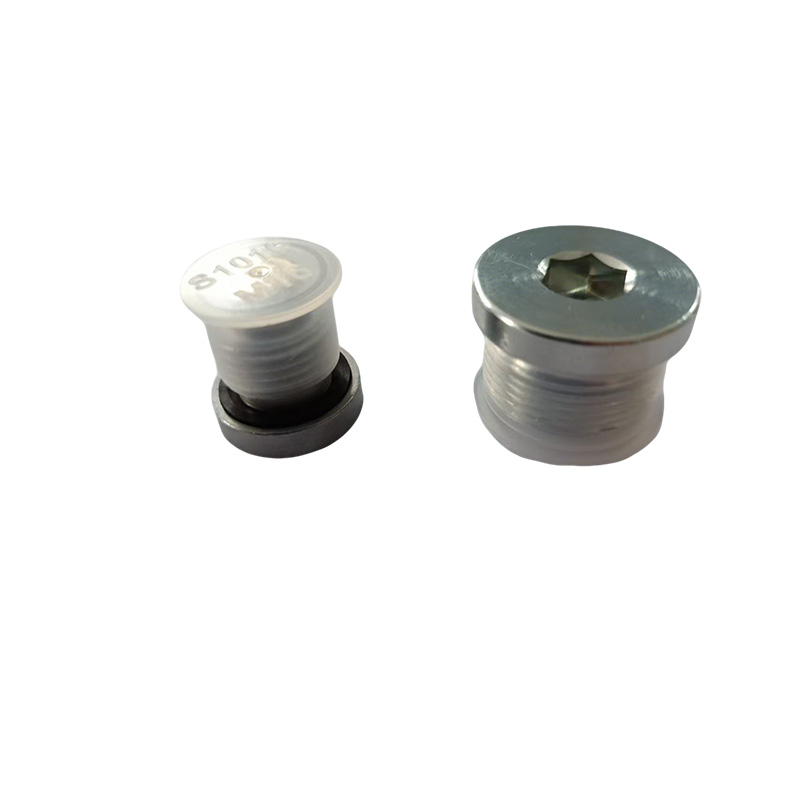

Countersunk Hollow Hex Plug with Seal

(3) Maatalouskoneet

Traktori: Ohjaamon kansi, lokasuojat, moottorin suoja

Harvesteri: Leikkuutason suojalevyt, kuljetuskourun peitelevyt ja seulalaatikon kiinnitys

Maatalouskoneet: Kylvökoneen ja lannoitteen levityskoneen kannattimien liitäntä

(4) Raskaat koneet ja rakennuskoneet

Ohjaamo: Sisäpaneelit, ohjauspaneeli, istuinjalka

Moottoritila: lämpösuoja, imuputken kannake, johtosarjan puristimet

Peiteosat: Sivuovi, takakansi, huoltokansilevy

(5) Junaliikenne ja erikoisajoneuvot

Junien sisätilat: Vaunujen sivuseinät, katot, istuinrungot

Kuorma-auto: Ajoneuvon korin sivuseinät, lattialiitäntä, jarruputken tuki

Erikoisajoneuvot: Paloautojen ja ambulanssien sisälaitteiden asennuslevyt

Upotetut Hollow Hex Plug with Seal -tiivisteet ovat vakiovalinta ohuiden metallilevyjen pysyviin kierreliitäntöihin teollisuudessa, kuten autoissa, kodinkoneissa, maatalouskoneissa ja sähkökaapeissa. Ne soveltuvat erityisen hyvin suuriin automatisoituihin tuotantoskenaarioihin, jotka vaativat tärinän estoa ja yksipuolista kokoonpanoa.

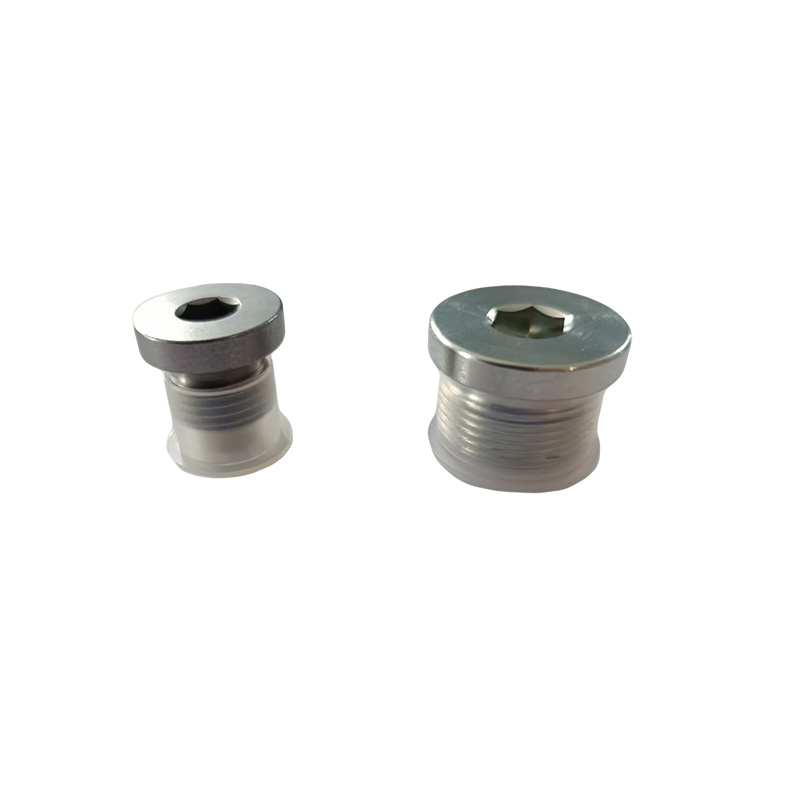

Countersunk Hollow Hex Plug with Seal

PARTNO	KIERRE	ED CAPTIVE	MITAT
PARTNO	E	ED CAPTIVE	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27 × 2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

FAQ

(1) Mitä standardeja tiivisteellä varustettu upotettu ontto kuusiopistoke täyttää?

Valmistamme ne tiukasti DIN 929:n (saksalainen standardi, laajimmin käytetty maailmanlaajuisesti), GB/T 13681:n (Kiinan kansallinen standardi) ja JIS B 1199:n (japanilainen standardi) mukaisesti.

(2) Mitkä ovat tiivisteellä varustetun upotetun M8-kuusiotulpan tärkeimmät mitat?

Esimerkkinä DIN 929 M8: leveys sivujen välillä on 14 mm, kokonaispaksuus 6,5 mm, ulkoneman korkeus noin 0,6-0,8 mm ja kierteen tarkkuus 6H.

（3）Miten varmistetaan mutterien hitsausteho?

Hitsaussuorituskyvyn ydin on, että hiilipitoisuuden tulee olla ≤ 0,25 %. Suoritamme kunkin erän raaka-aineille spektrianalyysin varmistaaksemme, että kemiallinen koostumus on pätevä.
