Ontto kuusioputkitulppa tiivisterenkaalla

Tiivisterenkaalla varustetun Xiaoguo® Hollow Hex -putkitulpan pintakäsittely on monipuolinen: galvanointi, mustatus, nikkelipinnoitus jne., joka ehkäisee tehokkaasti ruostetta ja korroosiota ja sopii ulko- tai kosteisiin työolosuhteisiin. Kaikki varastossa olevat tuotteet voidaan toimittaa ilmaisina näytteinä.

Lähetä kysely

Tuotteen Kuvaus

Luotettava tiiviste on tiivisterenkaalla varustetun onton kuusioputkitulpan kriittisin toiminto. Tiivistystoimenpiteet voidaan luokitella pääasiassa kahteen luokkaan:

(1) Tiivistetiiviste (rinnakkaiset kierteet)

Periaate: Vaihdettava tiivistetiiviste puristetaan kierretulpan askelmalla päätypinnan tiivistyksen saavuttamiseksi

Ydinkomponentit: Kuparialuslevy, ED-rengas, O-rengas, alumiininen aluslevy

(2) Kierteen häiriötiiviste (kartiomainen kierre)

Periaate: Luotaen kartiomaisen kierteen häiriösovitukseen, metallin välinen tiivistys saavutetaan suoraan

Ydinkomponentit: Ei tiivistettä, mutta voidaan täydentää tiivisteaineella tai teipillä

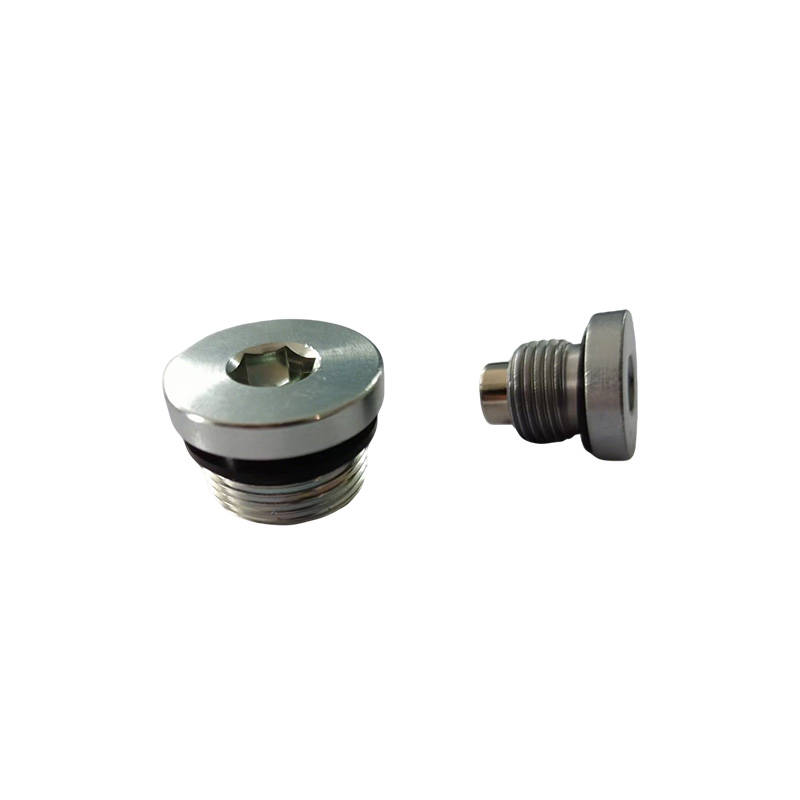

Hollow Hex Pipe Plug with Sealing Ring

Erityinen tiivistystekniikka

（1）Valmiiksi levitetty kierretiiviste

Levitä ohut kerros mikrokapselitiivistettä (kuten Loctiten esipinnoitustekniikkaa) tiivisterenkaalla varustetun onton kuusioputkitulpan kierteisiin.

Asennuksen aikana liimakerros puristui ja murtui, ja kovettumisen jälkeen se muodosti tiivisteen ja tarjosi irtoamista estävän toiminnon.

Sopii rinnakkais- tai kartiokierteisiin, sillä se voi korvata teipin tai aluslevyt.

(2) Nylonista irtoamista estävä tiivisterengas

Kiinnitä pieni pala nylonmateriaalia langan toiselle puolelle.

Asennuksen aikana nailonia puristetaan kokoon, mikä aiheuttaa kitkaa löystymisen estämiseksi ja tarjoaa myös tietyn tiivistystoiminnon.

Käytetään pääasiassa matalapainetilanteissa, joissa vaaditaan löystymisen estoa.

(3) Integroitu magneettinen + tiivistys

Magneettisen onton kuusioputkitulpan tiivisterenkaalla on yleensä magneetit sisäänrakennettuna. Tiivistysmenetelmässä käytetään edelleen tiivistetiivistystä (rinnakkaiskierteet) tai kartiokierteiden tiivistystä, eikä näiden kahden välillä ole ristiriitaa.

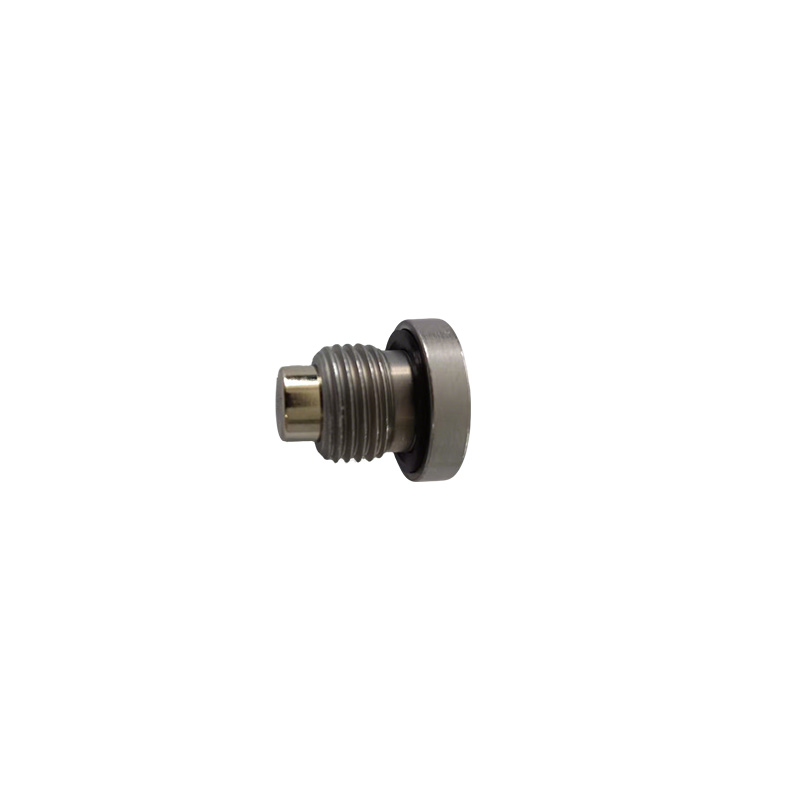

Hollow Hex Pipe Plug with Sealing Ring

PARTNO	KIERRE	ED CAPTIVE	MITAT
PARTNO	E	ED CAPTIVE	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27 × 2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Tiivistyssuositus

Useimpiin vakiosovelluksiin (autot, yleiskoneet): Valitse DIN 910 ontto kuusioputkitulppa tiivisterenkaalla + kuparisilla aluslevyillä, jotka ovat yksinkertaisia, luotettavia ja edullisimmillaan.

Korkeapaineinen tai toistuva purkaminen: Valitse ED-tiivisterenkaat, joita voidaan käyttää uudelleen ja joilla on korkea tiivistyspaine.

Erittäin korkeapaineisiin tai kompakteihin tiloihin: Valitse kartiokierteet (NPT/BSPT) + tiiviste.

Syövyttävät tai korkean lämpötilan ympäristöt: Aseta etusijalle ruostumattomasta teräksestä valmistetut ruuvit + kuparilevyt tai FKM ED-renkaat.

Jos haluat suositella tiettyä tiivistysratkaisua tiettyä asiakasskenaariota varten, anna tiedot, niin annamme sinulle tarkan ehdotuksen.
