Round Head Coach Pultti

Valitaan seosteräs, joka on lämpökäsitelty. Xiaoguo® tukkukaupan pyöreäpäisen Coach-pultin suorituskykyluokka on 10,9 ja murtolujuus yli 1000 MPa. Se soveltuu raskaisiin koneisiin, siltoihin ja suurikuormitettaviin rakenteisiin.

Lähetä kysely

Tuotteen Kuvaus

pyöreä pää Pultti (eräs vaunupultti) ja Vaunupultti kuuluvat samaan tuoteluokkaan. Suurin ero on aluenimissä: Pohjois-Amerikassa sitä kutsutaan yleisesti Carriage boltiksi, kun taas Commonwealth-maissa (kuten Isossa-Britanniassa, Australiassa ja Uudessa-Seelannissa) termiä pyöreäpäinen vaunupultti käytetään yleisemmin. Se on kiinnike, jossa on puolipallomainen pää (pyöreä pää) ja nelikulmainen löystymistä estävä rakenne kaulan alaosassa, ja se on suunniteltu erityisesti yksipuoliseen asennukseen.

Round Head Coach Bolt

Rakenteelliset ominaisuudet

Pyöreäpäisen Coach-pultin rakennesuunnittelu keskittyy "yksipuolisen asennuksen ja automaattisen kaatumiseneston" ydintavoitteen ympärille, ja se koostuu pääasiassa seuraavista neljästä toiminnallisesta osasta:

(1) Pää

Muoto: Puolipallomainen (pyöreä pää) tai tasainen pyöreä pää. Pinta on sileä, ilman työkaluja, kuten kuusikulmaisia, neliömäisiä tai ristikkäisiä rakoja.

Toiminta ja tarkoitus:

Tarjoa suuri alue kantavaa pintaa

Estetiikka ja turvallisuus

Sileä ja pyöristetty muotoilu

（2）Kaula (Niska) - Tärkein liukastumisenestorakenne

Muoto: Sijaitsee suoraan pään alapuolella, se on neliömäinen (neliö) tai uurrettu neliö (ribbed square).

Toiminta ja tarkoitus:

Mekaaninen kääntymistä estävä toiminto

Aputyökaluja ei tarvita

Tarkka asemointi

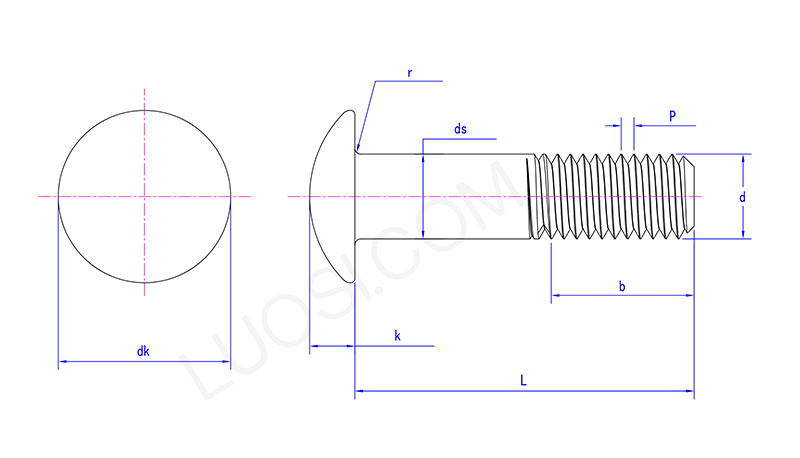

Round Head Coach Bolt

ma	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk max	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds max	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k max	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r max	0.5	0.5	0.5	0.5	1	1	1	1.5

(3) Akseliosa (varsi / kierteetön osa)

Muoto: Sijaitsee kaulan ja kierteiden välissä, sileä lieriömäinen akseli, jossa on tasainen pinta ja ei kierteitä.

Pituus: Se lasketaan vähentämällä kierteen pituus b pultin kokonaispituudesta L. Eri spesifikaatioissa on vakiosuhteet.

Toiminta ja tarkoitus:

Kestää leikkauskuormituksen

Tarkka asemointi

Voiman kohdistamisen välttäminen kierteisiin

(4) Kierreosa

Muoto: Sijaitsee pyöreän pään vaippapultin päässä, se on tavallinen metrinen karkea kierre (ISO) tai amerikkalainen standardi UNC-kierre.

Pituus (b):

Standardin mukaan: Kun L ≤ 125mm, b ≈ 2d + 6mm (d on nimellishalkaisija); kun L > 125mm, b ≈ 2d + 12mm.

Varsinaisen tuotteen langanpituutta voidaan pidentää asiakkaan tarpeiden mukaan (räätälöity täyslanka).

Toiminta ja tarkoitus:

Luo puristusvoima tekemällä yhteistyötä mutterin kanssa

Säädä esijännitysvoimaa

Rakenteellinen vertailu

Pyöreäpäisen Coach-pultin etuna on sen ainutlaatuinen rakenne. Mitä eroja siis on muihin pultteihin verrattuna? Ole hyvä ja katso seuraavaa taulukkoa ja huomaat!

Vertailukohteet	pyöreä pää Vaunun pultti	kuusikulmainen pultti	sisäinen kuusikulmainen pultti
Pään muoto	Puolipallon muotoinen pyöreä pää	kuusikulmainen	sylinterimäinen pää, jossa sisäinen kuusikulmainen reikä
Löystymistä estävä menetelmä	Mekaaninen löystymisenesto neliömäisellä kaula-aukolla	vaatii pään kiinnittämisen jakoavaimella	vaatii sisäisen kuusioavaimen käyttämisen pään kiinnittämiseen
Asentajien määrä	1	2	1
Voidaanko esiporata?	Kyllä	Ei,	Ei,
Tyypillisiä sovelluksia	Puu, ulkokalusteet, aidat	Teräsrakenne, mekaaninen kokoonpano	Tarkkuuskoneet, muotit
