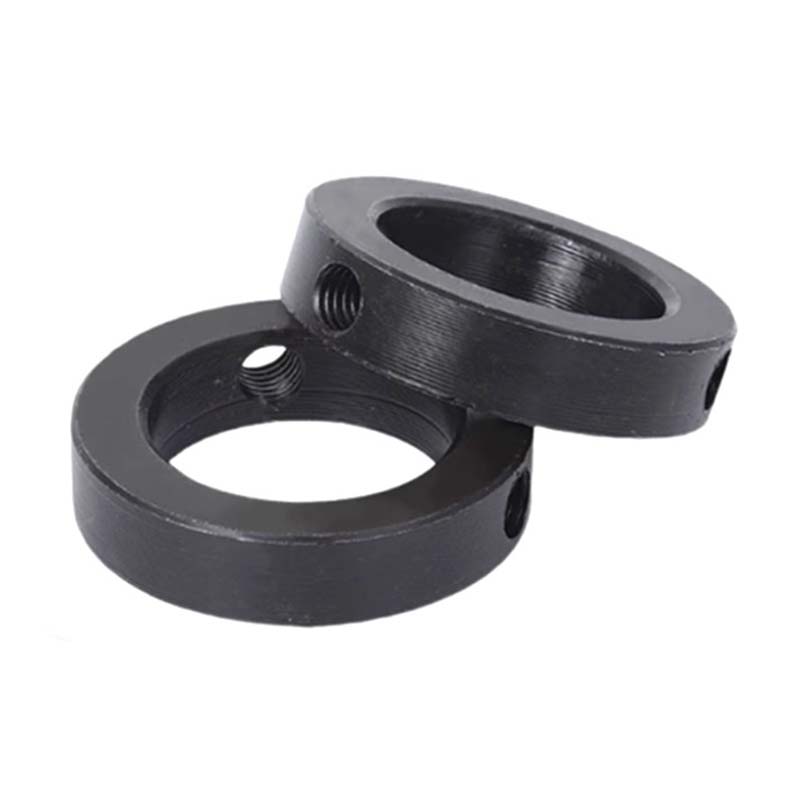

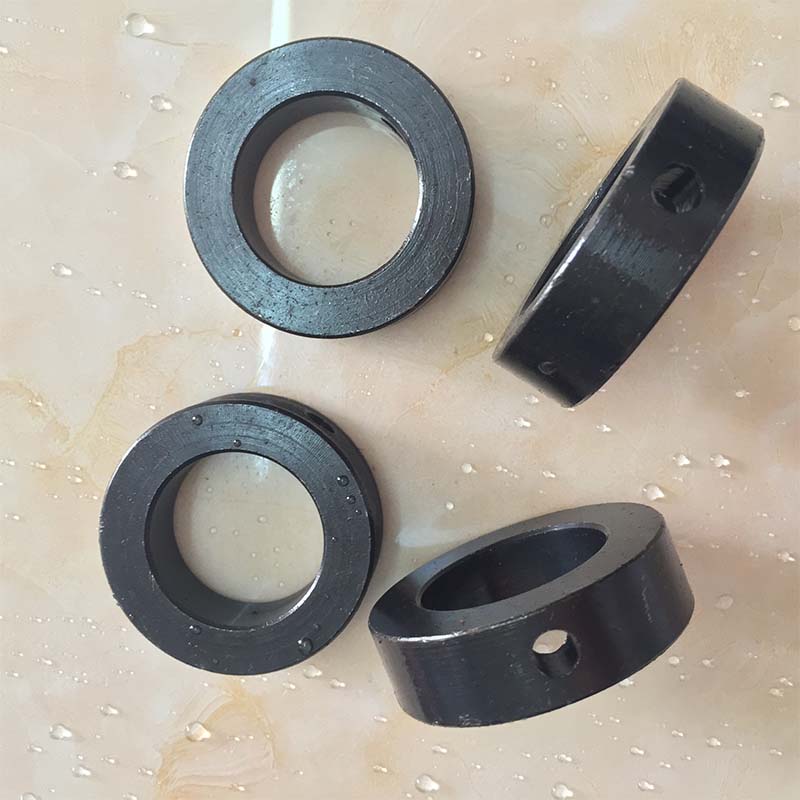

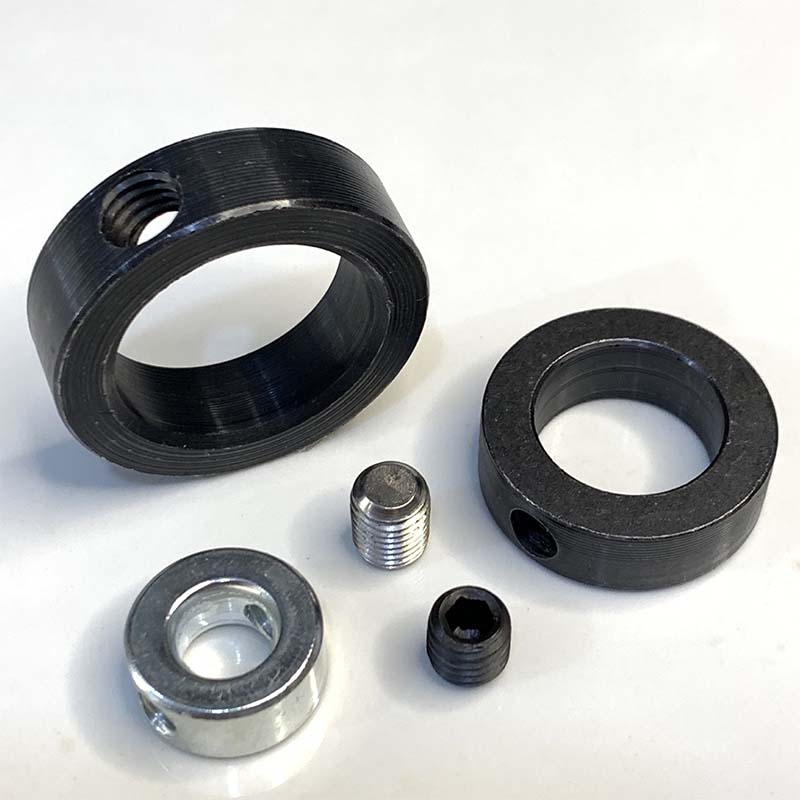

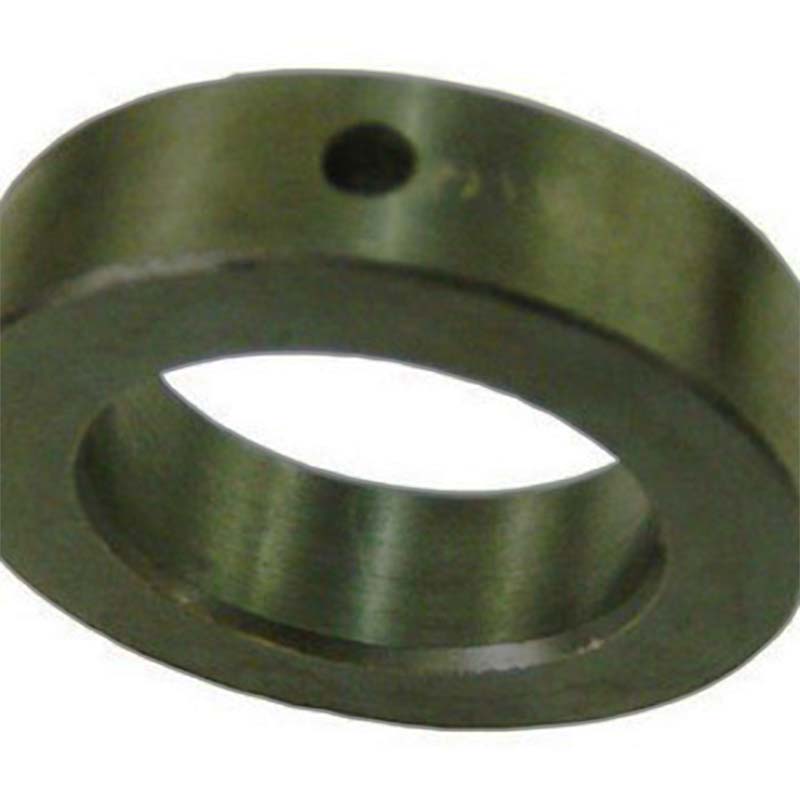

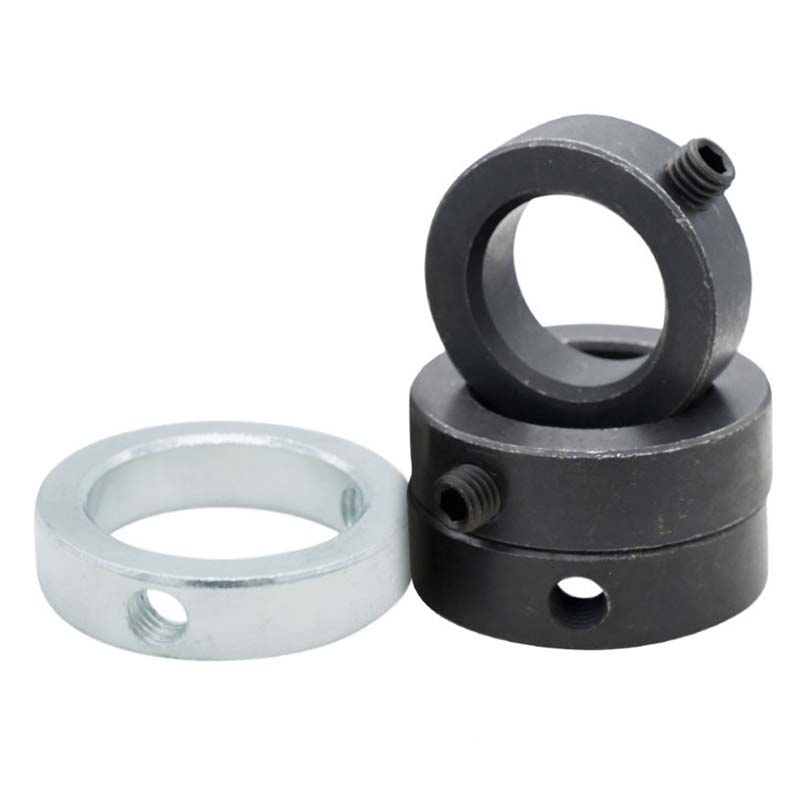

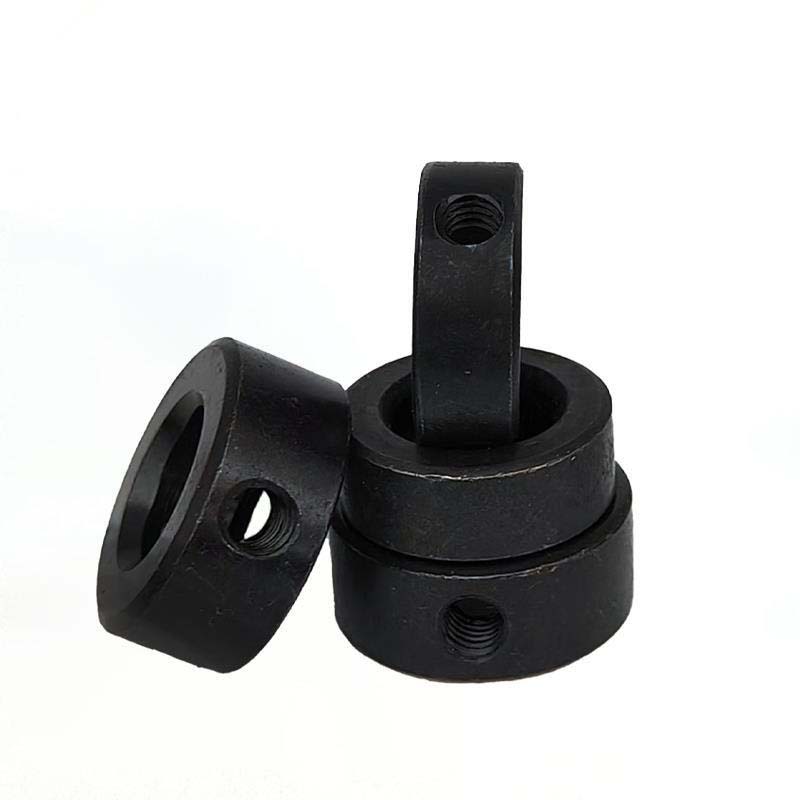

Ruuvattava lukituskiinnitysrengas lukituskauluksella

Ruuvilukittava kiinnitysrengas, jossa on lukkopanta, on mekaaninen komponentti, joka on suunniteltu kiinnittämään laakerit, hammaspyörät tai akselit paikoilleen yhdistämällä aksiaalinen kiinnitys säädettävään lukitusvoimaan. Tiukat jännitystestausprotokollat varmistavat, että jokainen XIAOGUO®-kiinnike ylittää kantavuusvaatimukset.

Malli:GB/T 885-1986

Lähetä kysely

Tuotteen Kuvaus

Ruuvilukituksen kiinnitysrengas lukituskauluksella pitää laakerit, hammaspyörät tai pyörivät osat periaatteessa jumissa akseleissa tai koteloiden sisällä. Se käyttää kierteitettyä lukituskaulusta sekä kiinnitysrengasta, jotka toimivat yhdessä. Vaikka asiat tärisevät tai työntö-/vetovoimat vaikuttavat, se estää osia liukumasta akselia pitkin. Toisin kuin tavalliset napsautusrenkaat, jotka vain napsautuvat paikalleen, tällä voit säätää sen tiukkuutta kauluksen ruuveilla. Tämä vähentää todennäköisyyttä epäonnistua ankarissa olosuhteissa, ajattele tehdaslaitteita, auton osia tai lentokoneen osia. Kaksiosainen kokoonpano on helppo asentaa (ei vaadi hienoja työkaluja) ja tarttuu tarpeeksi lujasti töihin, joissa tavarat eivät pääse heilumaan irti ajan myötä. Sopii sovelluksiin, joissa haluat asettaa sen ja unohtaa sen.

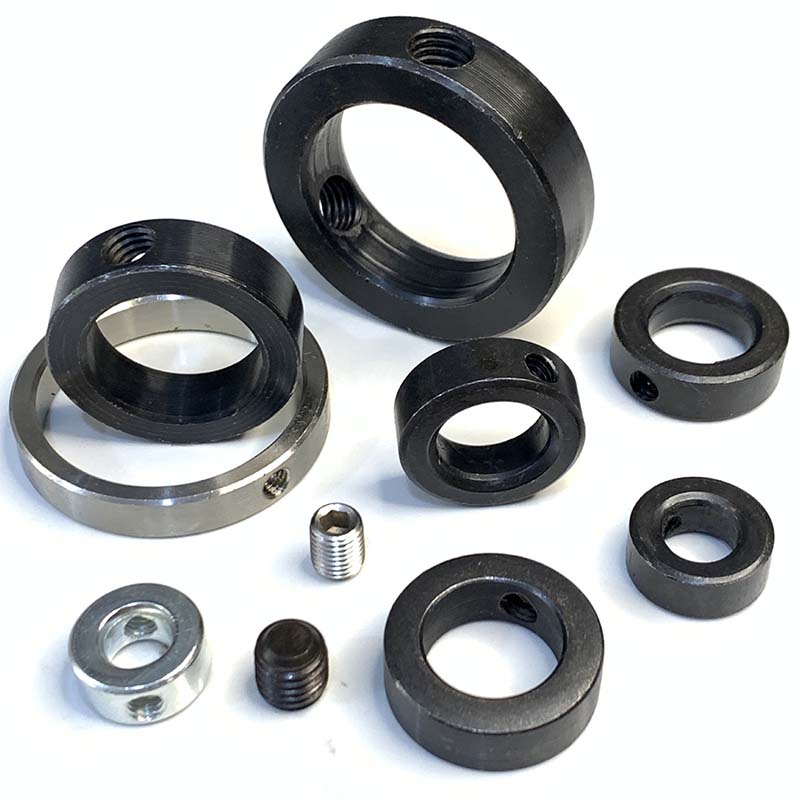

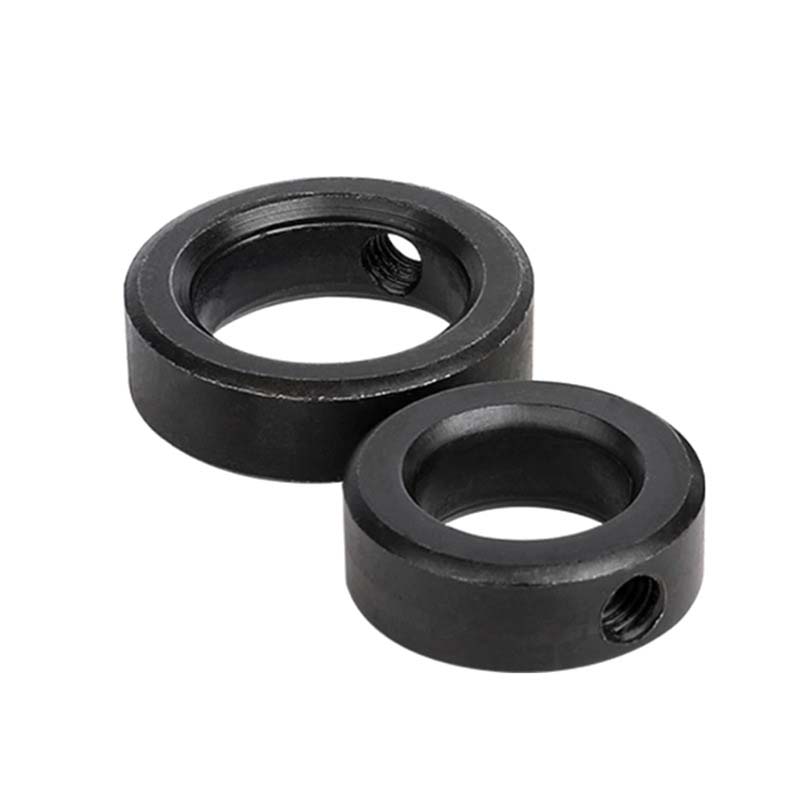

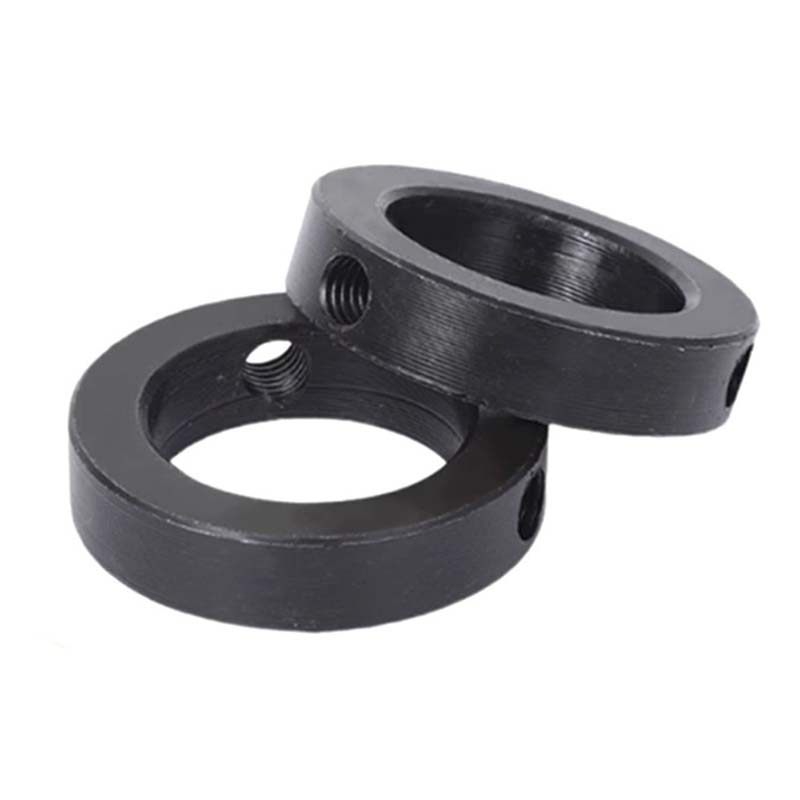

screw locking retaining ring with lock collar

Etu

Kiinnitysrengas lukituskauluksella toimii hyvin, koska se kestää tärinää ja sitä voidaan käyttää useita kertoja. Kierteitetyn kauluksen avulla voit hienosäätää sen asentoa pitkin akselia, minkä vuoksi se ei todennäköisesti pääse löystymään itsestään toisin kuin tavalliset kiinnitysrenkaat, jotka joskus ponnaavat irti. Sisäänrakennetut ruuvit painavat tasaisesti akselin poikki, joten et päädy naarmuuntumaan tai naarmuuntumaan pintaa. Se sopii sekä metrinen että tuuman kokoisiin osiin, mikä on kätevää, koska tehtaat ympäri maailmaa käyttävät sekamittausjärjestelmiä. Voit lyödä sen päälle tai irrottaa sen nopeasti perustyökaluilla, kuten kuusioavaimella, mikä tarkoittaa, että korjauksiin tai huoltoon kuluu vähemmän aikaa. Päivittäin pahoinpideltävissä koneissa tämä on halvempaa käyttää ajan mittaan verrattuna epäonnistuneiden vakiorenkaiden vaihtamiseen.

Kierrettävässä lukitusrenkaassa, jossa on lukkokaulus, on kierteinen lukitusrengas, joka ruuvataan suoraan akseleihin tai laakeripesään ja tarjoaa turvallisen, tärinää kestävän lukon. Toisin kuin perinteiset kiinnitysrenkaat, joiden kiinnittäminen vaatii taivutusta, nämä kiinnitysrenkaat käyttävät säädettävää ruuvia lukitusrenkaassa kohdistamaan tasaista painetta akselin ympärille. Jopa suurilla nopeuksilla tai suurilla voimilla nämä kiinnitysrenkaat estävät siirtymisen. Lukitusrengas myös jakaa paineen tasaisesti, jotta akseli ei puristu yhdeltä alueelta. Kiinnitysrenkaiden ja lukitusrenkaiden yhdistelmä soveltuu sovelluksiin, jotka vaativat tarkkaa kohdistusta ja pitkäaikaista vakautta, kuten vaihdejärjestelmät tai tehdaslaitteet.

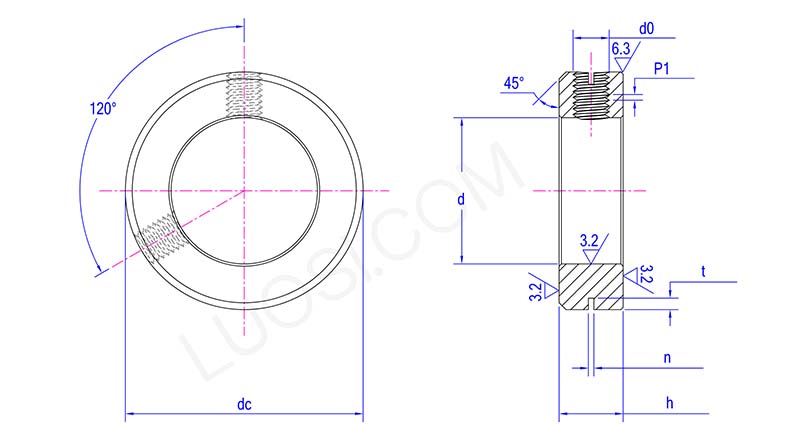

Structure diagram of screw locking retaining ring with lock collar

ma	Φ32	Φ35	Φ40	Φ45	Φ50	Φ55	Φ60	Φ65	Φ70	Φ75	Φ80
d max	32.062	35.062	40.062	45.062	50.062	55.074	60.074	65.074	70.074	75.074	80.074
d min	32	35	40	45	50	55	60	65	70	75	80
h max	14	16	16	18	18	18	20	20	20	22	22
h min	13.57	15.57	15.57	17.57	17.57	17.57	19.48	19.48	19.48	21.48	21.48
n max	1.51	1.91	1.91	1.91	1.91	1.91	1.91	1.91	1.91	2.31	2.31
n min	1.26	1.66	1.66	1.66	1.66	1.66	1.66	1.66	1.66	2.06	2.06
t max	2.75	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.96	3.96
t min	2.25	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	3.24	3.24
dc	52	56	62	70	80	85	90	95	100	110	115
d0	M8	M10	M10	M10	M10	M10	M10	M10	M10	M12	M12
P1	1.25	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.75	1.75
