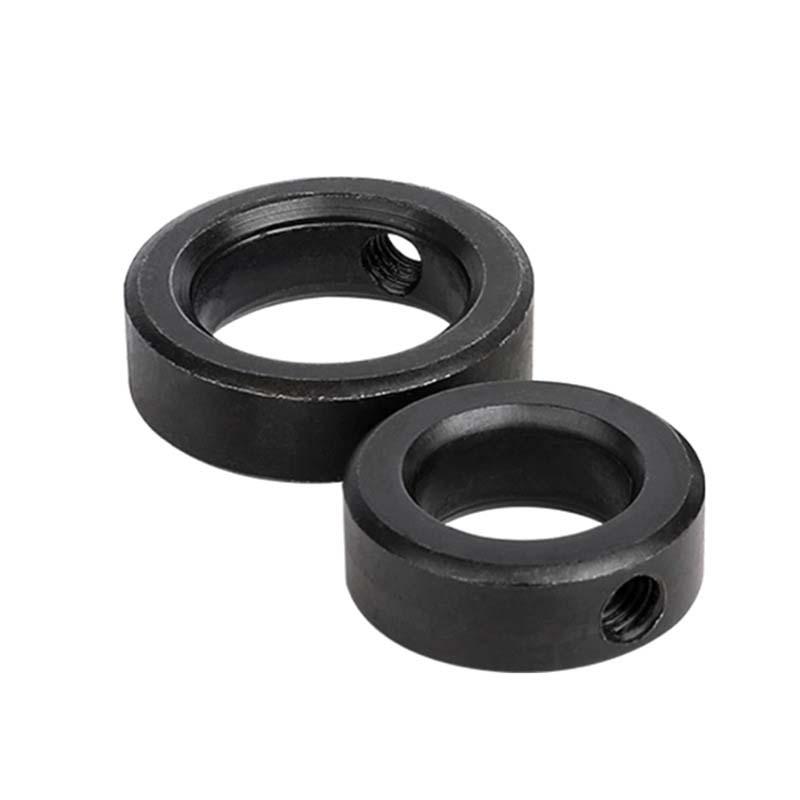

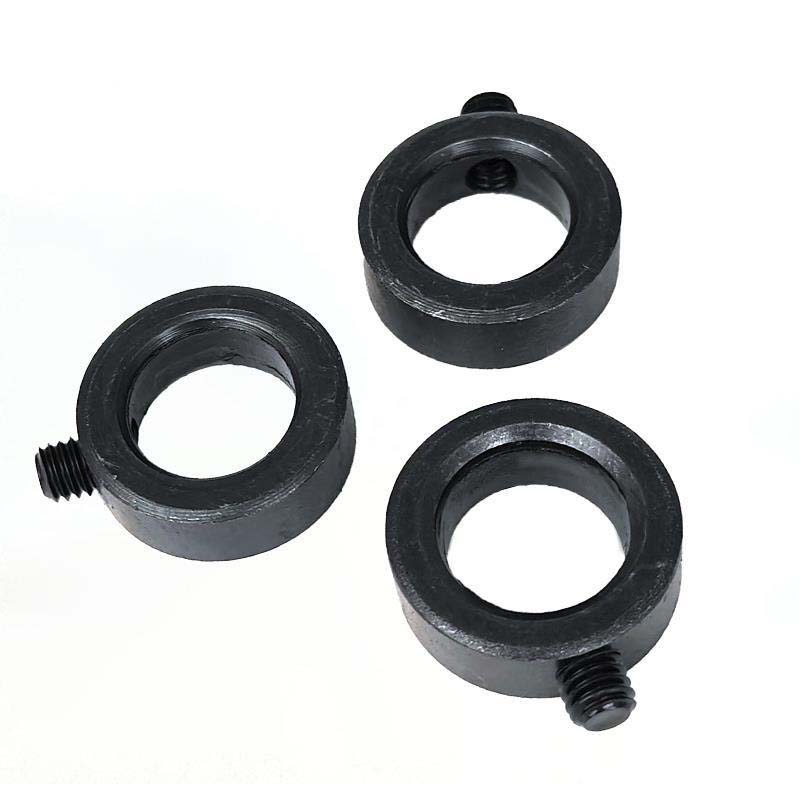

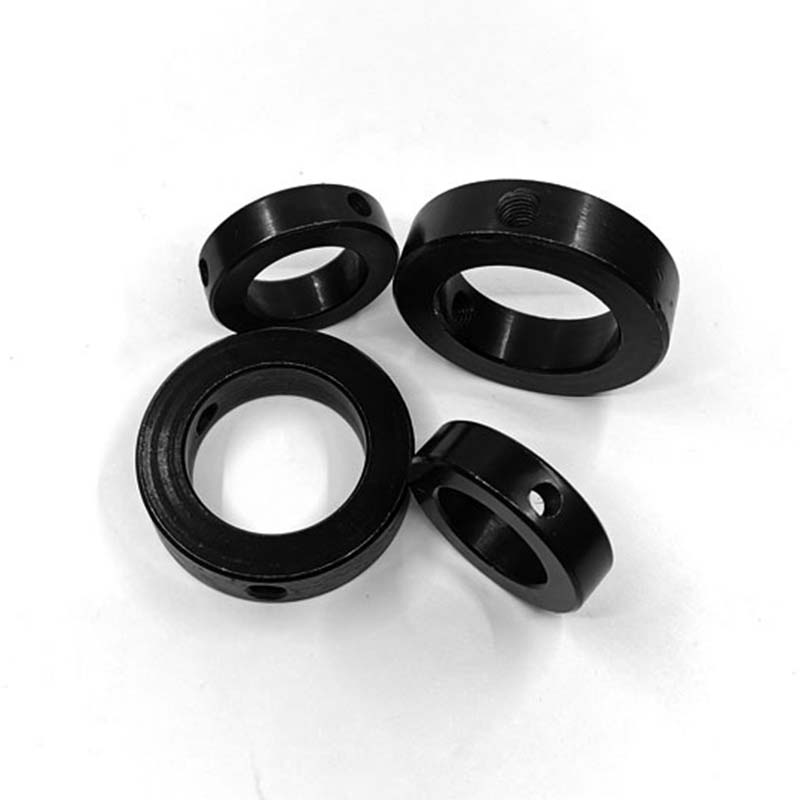

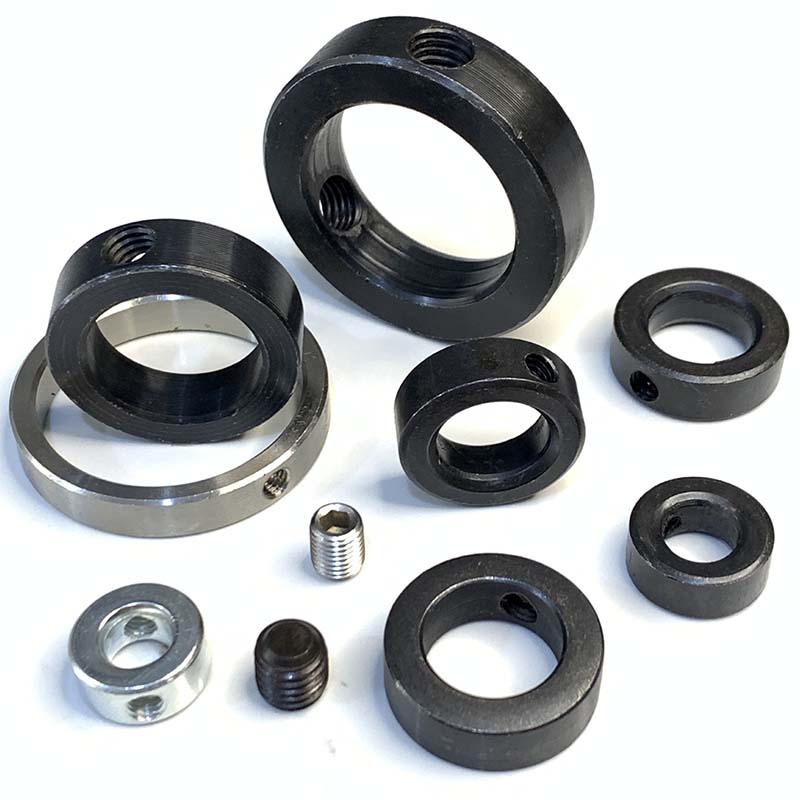

Kierteinen lukituskiinnitysrengas

Kierteinen lukitusrengas on mekaaninen komponentti, joka on suunniteltu estämään kierreliitosten löystymistä. Siinä yhdistyvät kierreruuvi ja holkki paineen jakamiseksi tasaisesti asennuksen aikana, mikä varmistaa turvallisen ja vakaan istuvuuden. Xiaoguo® on ammattimainen kiinnikkeiden valmistaja Kiinassa, joka voi räätälöidä tuotteita asiakkaan vaatimusten mukaan ja toimittaa näytteitä.

Malli:GB/T 885-1986

Lähetä kysely

Tuotteen Kuvaus

Kierteitetyt lukitusrenkaat on valmistettu ruostumattomasta teräksestä tai hiiliteräksestä, jotka ovat vahvoja ja ruostumattomia. Pinta on lämpökäsitelty käyttöiän pidentämiseksi ja kulutuskestävyyden parantamiseksi. Kierteitetylle osalle on tehty tarkkuusleikkaus, joka varmistaa sujuvan kiristyksen ja kierteen kohdistuksen. Ankarissa ympäristöissä käytettäväksi voidaan valita sinkki-nikkelipinnoitus tai mustaoksidipinnoitus korroosionkestävän pinnoitteen lisäämiseksi pintaan. Nämä materiaalit voivat toimia lämpötila-alueella -40 °C - 300 °C, joten tätä lukitusrengasta voidaan käyttää äärimmäisissä ympäristöolosuhteissa, kuten meriympäristöissä, kemiantehtaissa tai raskaissa koneissa.

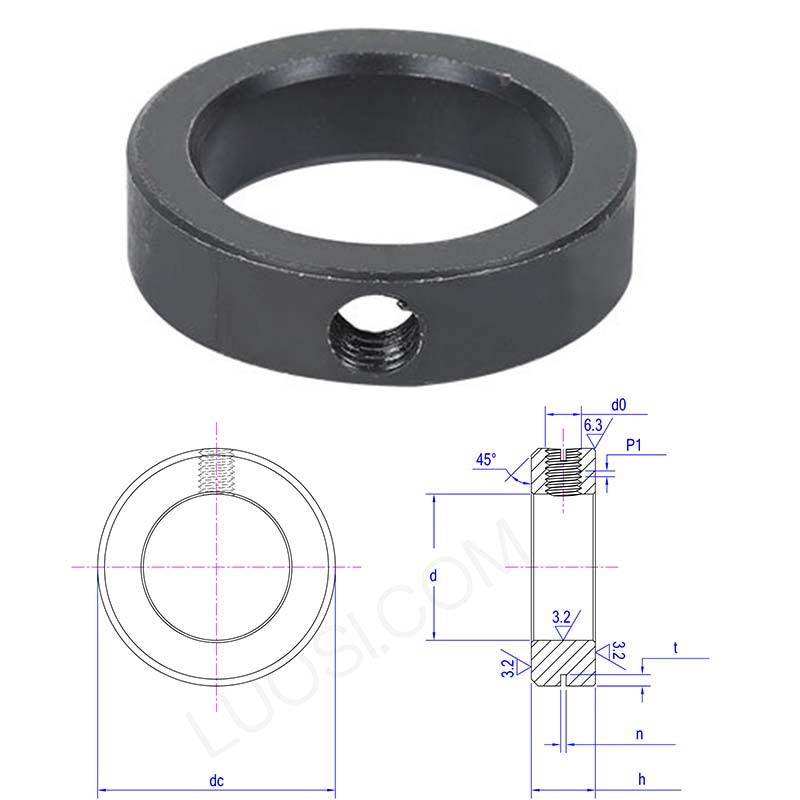

Threaded locking retaining ring

ma	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d max	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d min	14	15	16	17	18	19	20	22	25	28	30
h max	12	12	12	12	12	12	12	12	14	14	14
h min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Sovellus

Kierrelukituskiinnitysrenkaita käytetään laajalti voimansiirtojärjestelmissä, pumppukokoonpanoissa ja robottikomponenteissa, erityisesti sovelluksissa, joissa on tarpeen varmistaa, että komponentit on kiinnitetty tukevasti akseliin. Tärinää kestävien ominaisuuksiensa ansiosta niitä käytetään yleisesti autojen voimansiirtojärjestelmissä, tuuliturbiinien vaihteistoissa ja kuljetinjärjestelmissä. Sitä käytetään myös ilmailuteollisuudessa.

Se näkyy myös maatalouslaitteissa ja uusiutuvan energian järjestelmissä tekemällä vankkaa työtä pitääkseen asiat paikoillaan pölyisissä, märissä olosuhteissa tai kun siihen liittyy paljon vääntömomenttia.

Tarvitaanko asennukseen erikoistyökaluja?

Käyttöön ei tarvita erikoistyökaluja. Tavallisilla työkaluilla (kuten kuusioavaimet tai ruuvimeisselit) voidaan helposti asentaa kierteitettyjä lukitusrenkaita. Säätämiseen ei tarvita hydraulisia puristimia tai mukautettuja kiinnikkeitä. Tarkka säätö voidaan saavuttaa yksinkertaisesti käyttämällä lukitusrenkaan kierreruuveja.
