Ankkurikiilat jälkikiinnitykseen

Xiaoguo® Anchor Wedges -ankkurikiilien massaostettavaksi jälkijännitystarraukseen tarjoamme ei-standardikokoja, laserkaiverrettuja tuotelogoja ja räätälöityjä pakkauksia. Voimme tarjota yhteensopivia tuotteita yksittäisistä rei'istä 55 reikään ankkurilohkoihin, jotka täyttävät kaikki erilaisten suunnitteluprojektien erityisvaatimukset.

Lähetä kysely

Tuotteen Kuvaus

Toimintaperiaate

Post Tension Gripingin ankkurikiilien toimintaperiaate perustuu kahteen mekanismiin: itselukittuva kiila ja kitkavoiman välitys.

(1) Järjestelmän kokoonpano

Täydellinen ankkurointijärjestelmä koostuu yleensä:

Terässäikeet (esijännitysjänteet): Ne kantavat jännitysvoiman.

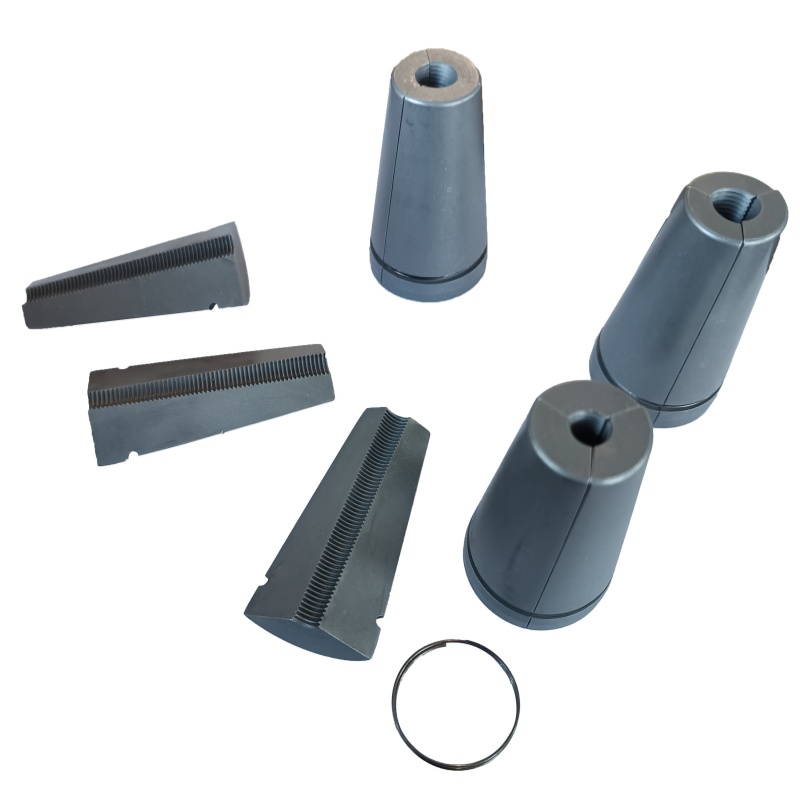

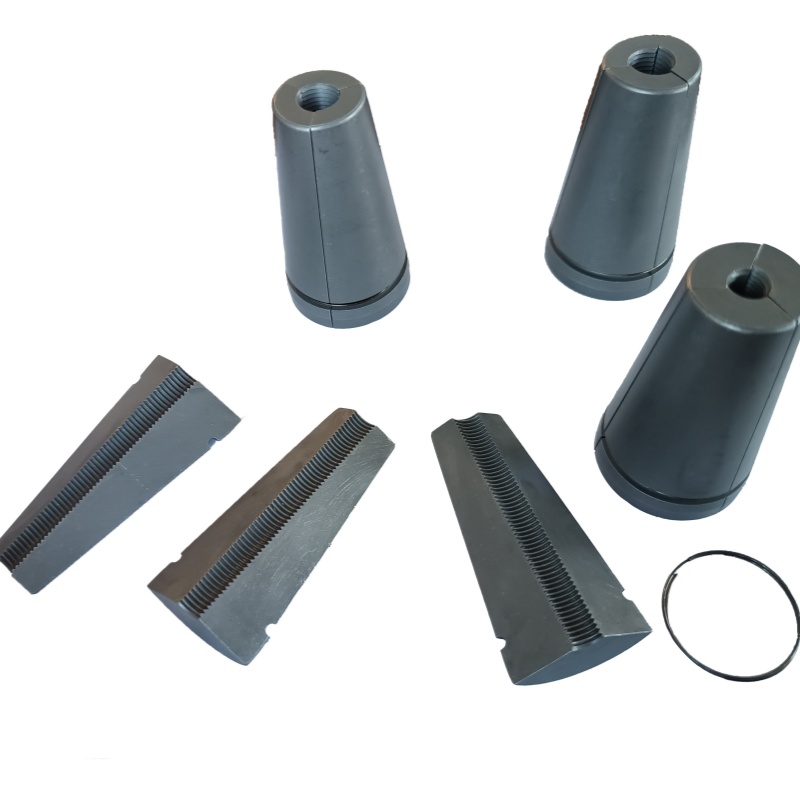

Kiilat (kiinnityslevyt): Koostuvat kahdesta tai kolmesta osasta, jotka muodostavat kartiomaisen kiinnitysyksikön, jonka sisäpinnalla on harjanteita.

Ankkurilevyt: Kartiomaisilla rei'illä, reiän kartiokulma vastaa kiilan ulkokartiokulmaa (tyypillisesti noin 6°55′).

Ankkurityynyt: Siirrä paine betoniin ja näyttele paikallista laakerointiroolia.

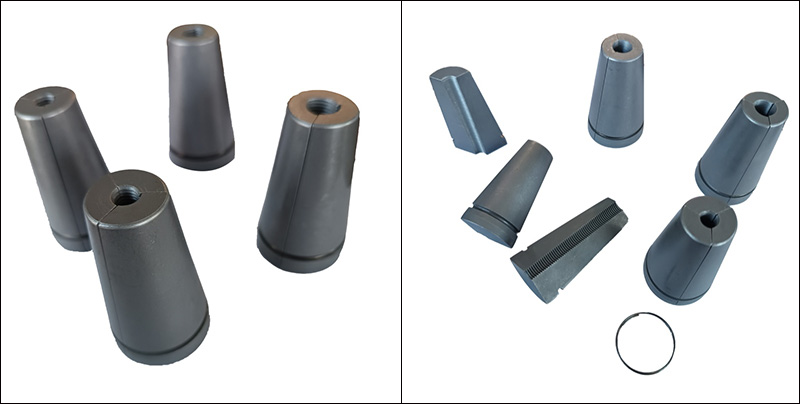

Anchor Wedges for Post Tension Griping

(2) Työprosessi

Kiristysvaihe: Kiristystuki venyttää terässäikeitä. Tässä vaiheessa Post Tension Gripingin ankkurikiilat eivät ole vielä täysin kiilattuina, ja teräslangat voivat liikkua vapaasti.

Kiinnitysvaihe: Kun suunniteltu kiristysvoima on saavutettu, hydraulinen nosturi vetäytyy purkaakseen. Kiilalohkon ulkokartiopinnan ja ankkurilevyn kartiomaisen reiän sisäseinän kosketuksesta johtuen syntyy ylipaine.

Itselukittuva muodostus: Teräslangan supistumisvoima saa kiilalohkon ja kartiomaisen reiän seinämän välisen paineen kasvamaan jyrkästi. Kun kitkavoima on yhtä suuri tai suurempi kuin teräslangan supistusvoima, muodostuu staattinen tasapaino kiilalohkon ja teräslangan sekä kiilalohkon ja ankkurilevyn välille. Teräsnauha lukitaan sitten turvallisesti.

Esijännityksen pitäminen: Tämän jälkeen terässäikeiden jännitys siirtyy kokonaan betonielementtiin ankkurikiilien kautta Post Tension Griping -ankkurilevy - ankkurityyny.

(3) Itselukittuva tila

Se, saavuttaako kiilan luotettava itselukittuminen, riippuu kiilakulman (kartiokulman) ja kitkakertoimen välisestä suhteesta. Teoriassa itselukittuva ehto on:

Puolet kartiokulmasta (α/2) ≤ arctan (μ)

Missä μ on ankkurilevyn kiilan ja kartioreiän välinen kitkakerroin.

(4) Hammaskuvion toiminta

Terävät hammaskuviot kiilalohkon sisäpinnalla ovat yksi tärkeimmistä malleista. Kiristys- ja ankkurointiprosessien aikana hammaskuviot uppoavat terässäikeiden pinnalla oleviin pieniin kuoppiin, mikä johtaa mekaaniseen lukitukseen.
