Jännitysankkurikiilat

Keskeinen suorituskyky

Post Tension Anchor Wedges -kiilan suorituskyky määrittää suoraan suurten projektien, kuten siltojen ja rakennusten, rakenteellisen turvallisuuden ja kestävyyden. Valitsemalla Xiaoguon® saat luotettavan takuun, joka kestää tiukimmatkin standardit.

（1）Staattisen kuorman ankkuroinnin tehokkuus

Hyötysuhde ηa ≥ 0,95

Voiko ankkurointijärjestelmä hyödyntää tehokkaasti terässäikeiden koko lujuuden

(2) Lopullinen kokonaisrasitus

εapu ≥ 2,0 %

Mittaa ankkurointijärjestelmän sitkeyttä lopullisessa tilassa haurauden estämiseksi

(3) Väsymissuorituskyky

Ei vikaa 2 miljoonan latausjakson jälkeen

Varmistetaan, että rakenteet, kuten sillat ja tuuliturbiinien tornit, jotka altistuvat pitkäaikaisille dynaamisille kuormituksille, eivät hajoa väsymisen vuoksi.

(4) Kitkahäviö kiinnitysalueella

Kokonaishäviö ankkurin aukossa + trumpetin aukko ≤ 6 %

Vähentää kitkan aiheuttamaa tehokkaan esijännityksen menetystä, mikä vaikuttaa kiristystehoon ja kustannusten hallintaan.

(5) Kiilalohkon sisäänvetomäärä

Matala sisäänveto-ankkuri ≤ 0,5 mm; Tavallinen ankkuri ≤ 6mm

Tämä vaikuttaa suoraan esijännityksen tarkkuuteen. Mitä pienempi sisäänveto, sitä pienempi esijännityshäviö muodostuksen aikana.

(6) Kovuusvaatimukset:

Jälkikiristysankkurin kiilat: HRC 58-65; Ankkurilevy: HB ≥ 251

Varmista, että osien pinta on kulutusta kestävä, eivätkä ne väänny tai sortu suuressa paineessa.

Luokitus

Jälkijännitysankkurikiilat voidaan edelleen luokitella useisiin tyyppeihin. Tärkeimmät luokituskriteerit perustuvat kappaleiden lukumäärään, sisähampaiden muotoon ja ulkokartion muotoon. Vastaavat rakenteelliset ominaisuudet ja käyttötarkoitukset

【1】 kappalemäärä

(1) Kaksiosainen

Rakenteelliset ominaisuudet: Kaksi symmetristä kiilanmuotoista kiinnityslevyä muodostavat yhdessä pyöreän reiän keskelle

Tyypilliset sovellukset: Pysyvä työankkuri kertakäyttöön

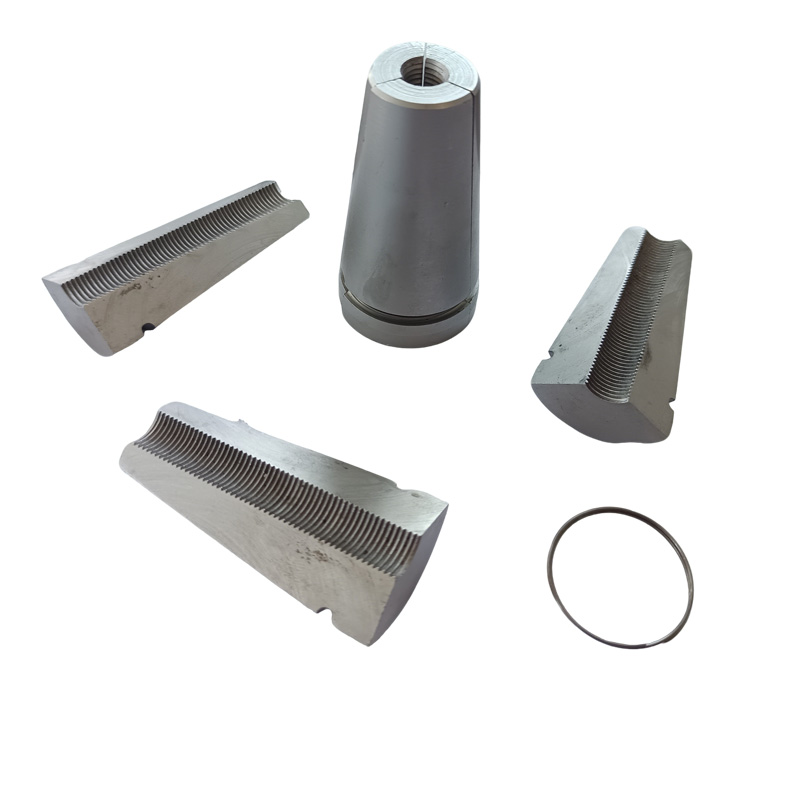

(2) Kolmiosainen

Rakenteelliset ominaisuudet: Kolme kiilanmuotoista kiinnityslevyä, jotka on jaettu tasaisesti ja joiden välillä on rakoja, vaatii jousikäämin koordinointia varten

Tyypilliset sovellukset: Työkalun ankkuri, uudelleenkäytettävä

【2】sisäisten hampaiden muoto

（1）Pyöreät hampaat

Ominaisuudet: Post Tension Anchor Wedgesissä on useita itsenäisiä pyöreitä ulkonevia hampaita, joissa on terävät hammaskärjet.

Soveltuvat teräslangat: Vakioteräsnauha (1×7 rakenne)

（2）Spiraalilanka

Ominaisuudet: Jatkuva kierre sisäkierre

Soveltuvat teräslangat: Erittäin luja teräslankanippu tai erityinen esijännitetty vahvike

(3) Yhdistelmätyyppi

Ominaisuudet: kehähampaat + pitkittäiset urat

Soveltuvat teräslangat: Parantaa lastunpoistoa ja kiinnittymistä

【3】ulomman kartion muoto

（1）Yksi kartiomainen pinta

Kartiomaisen pinnan ominaisuudet: Koko pinnalla on yksi kartio (yleisin)

(2) Kaksoiskartiopinta

Kartiopinnan ominaisuudet: Suuren pään lähellä on pienen kulman siirtymä, mikä parantaa voimien jakautumista

(3) Ohjausosalla

Kartiomaisen pinnan ominaisuudet: Sylinterimäinen ohjausosa ulottuu pienestä päästä, mikä helpottaa ensimmäistä asennusta
