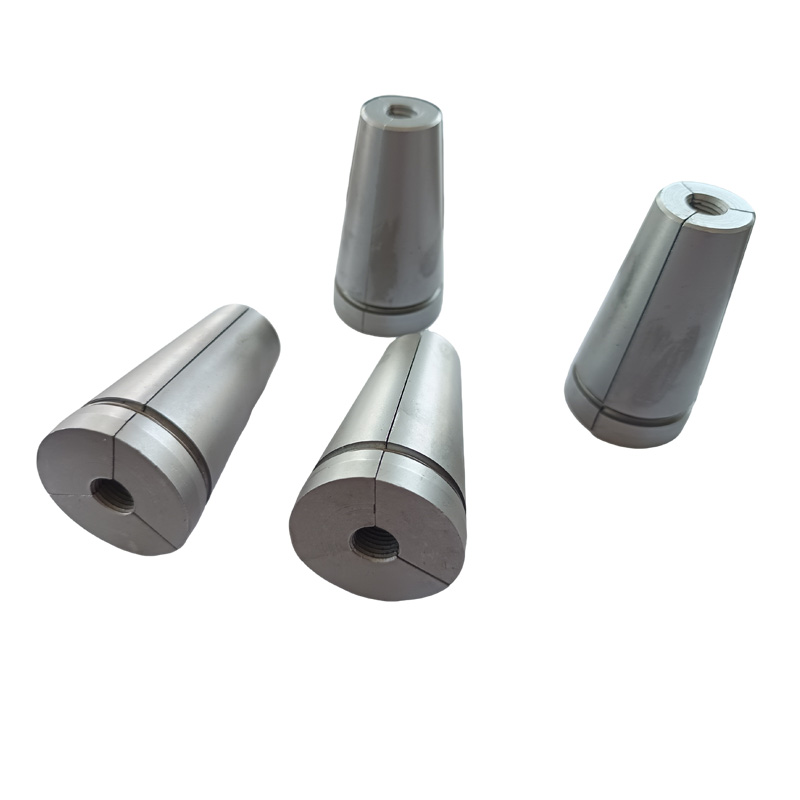

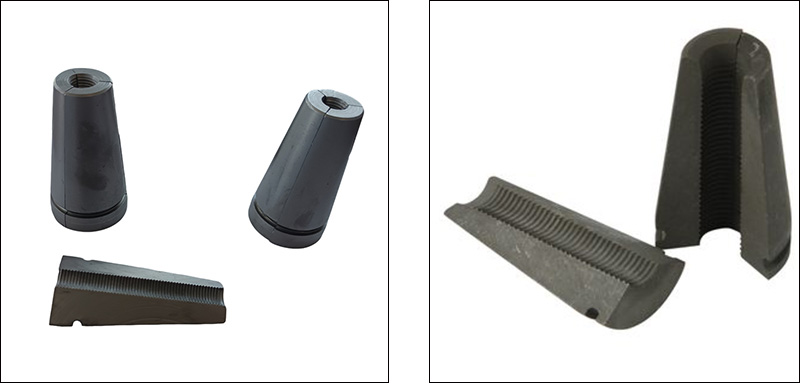

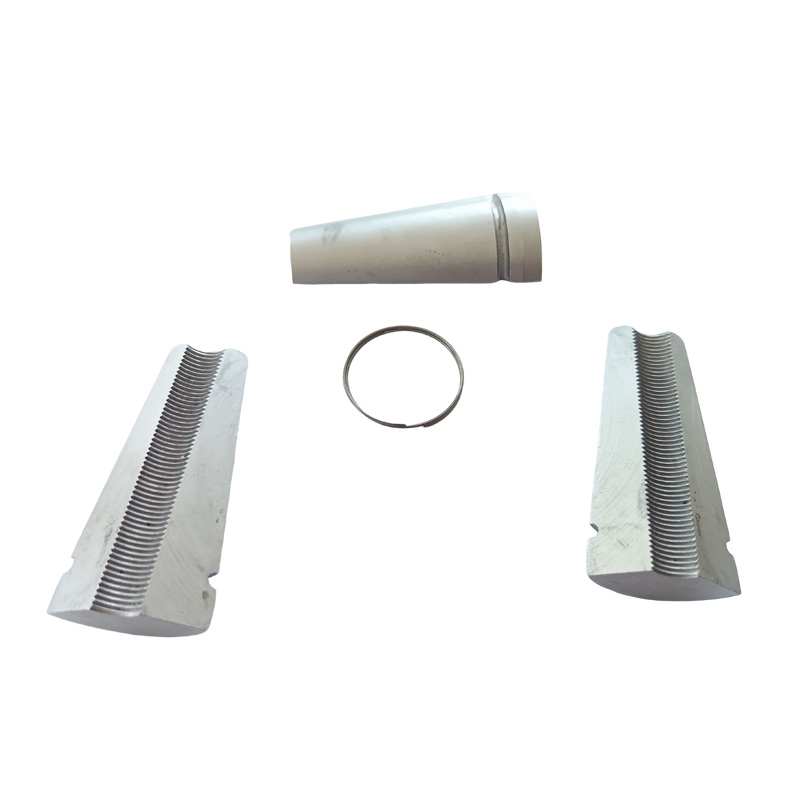

Kylmätaotut jälkijännityskiilat

Materiaali

Cold Forged Post Tension Wedges -materiaalien valinta vaikuttaa suoraan sen lopulliseen suorituskykyyn, erityisesti tasapainoon pinnan kulutuskestävyyden ja ytimen sitkeyden välillä.

Yleiset materiaalijärjestelmät:

(1) 20CrMnTi (suositus)

Vähähiilisenä seosteräksenä se on suositeltava materiaali lujien esijännitettyjen kiilien valmistukseen. Sen ydinetu on kyky saavuttaa pinnan erittäin korkea kovuus ja kulutuskestävyys hiiletys- tai hiili-typpi-yhteishiiletysprosesseilla, säilyttäen samalla hyvä sitkeys kylmätakattujen jälkijännityskiilien sisällä.

(2) 40Cr / 45# terästä

Nämä kaksi materiaalia saavuttavat tasapainon suorituskyvyn ja kustannusten välillä, ja ne sopivat skenaarioihin, joissa lujuusvaatimukset ovat kohtalaiset.

(3) Muut materiaalit

Amerikkalaisessa standardijärjestelmässä käytetään myös materiaaleja, kuten AISI C12L14, C11L17, 40Cr ja C45.

Käsityövaatimukset

Kylmätakominen on ydinvalmistusprosessi kylmätakoille jälkijännityskiiloille, joka ei ainoastaan ​​takaa suurta tarkkuutta, vaan myös parantaa merkittävästi tuotannon tehokkuutta ja materiaalien käyttöä.

【1】Ydinvalmistusprosessi

(1) Kylmäpäällystys / Kylmäekstruusio: Pääprosessissa käytetään kylmäpäällystyskonetta tai puristinta metalliaihion suulakepuristamiseen ja muotoiluun huoneenlämpötilassa.

（2）Muotoiluprosessi: Valmistusprosessi sisältää yleensä vaiheita, kuten "materiaalin leikkaaminen → tasaisen lävistimen muotoilu → moniasentoinen kylmämuovaus", ja se voi tuottaa kylmätaottujen jälkijännityskiilien perusmuodon yhdessä tai useammassa vaiheessa.

(3) Prosessin etu: Kylmätaontaprosessilla on erittäin korkea materiaalin käyttöaste, tyypillisesti yli 85 %, ja edistyneillä tekniikoilla voidaan saavuttaa jopa 99 %.

【2】 Avainten käsittelyn tarkkuus:

（1）Pinnankarheus: Näppäimien yhteensopivien pintojen, kuten ankkurilevyn kartioreikien, pinnan karheus on erittäin korkea. Tyypillisesti kartioreikien Ra-arvo on 0,8, kun taas muiden osien se on 3,2 itselukittuvan suorituskyvyn varmistamiseksi.

(2) Mittatoleranssi: Ankkurilevyn halkaisijan poikkeaman tulee olla ±0,5 mm:n sisällä ja kartiokulman virheen tulee olla ±0,3°:n sisällä.

FAQ

(1) Täyttääkö kylmätaottujen jälkijännityskiilien materiaali matalan lämpötilan sitkeysvaatimukset (kuten -40 °C)?

V: Kyllä. Materiaalimme on läpäissyt -40°C matalan lämpötilan iskutestin, iskuenergialla ≥ 27J (GB/T 229 standardin mukaisesti).

(2) Mitkä ovat kylmätakomisen edut perinteiseen kuumatakomiseen tai koneistukseen verrattuna?

V: Kylmätaonta (kylmäpää/kylmäekstruusio) muodostetaan huoneenlämpötilassa ja sillä on kolme keskeistä etua:

①Korkea materiaalin käyttöaste

②Suuri mittatarkkuus

③ Hyvä pinnanlaatu

(3) Millaista pintakäsittelyä käytetään?

Vakiopintakäsittely on fosfatointi + öljypinnoitus (perusruosteenesto).

Korkean korroosion aiheuttamiin ympäristöihin voidaan valita vaihtoehtoja, kuten Dacromet tai sinkki-nikkeliseospinnoite.
