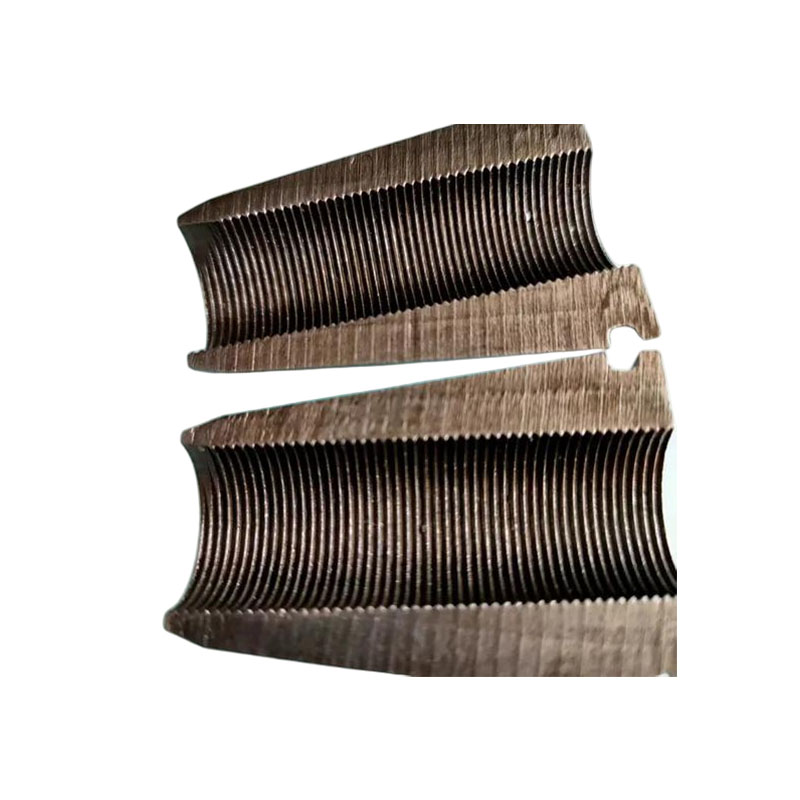

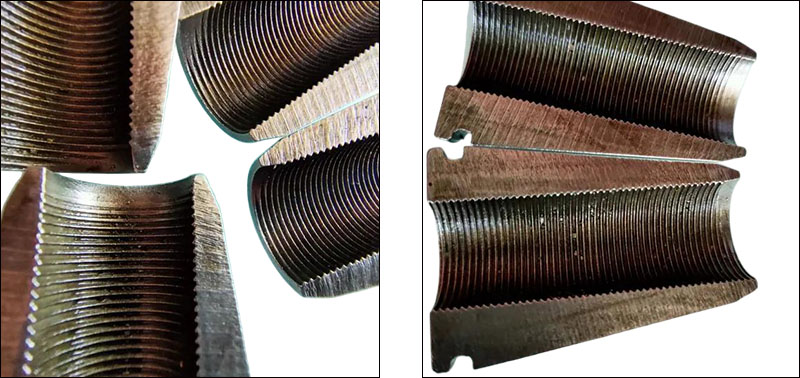

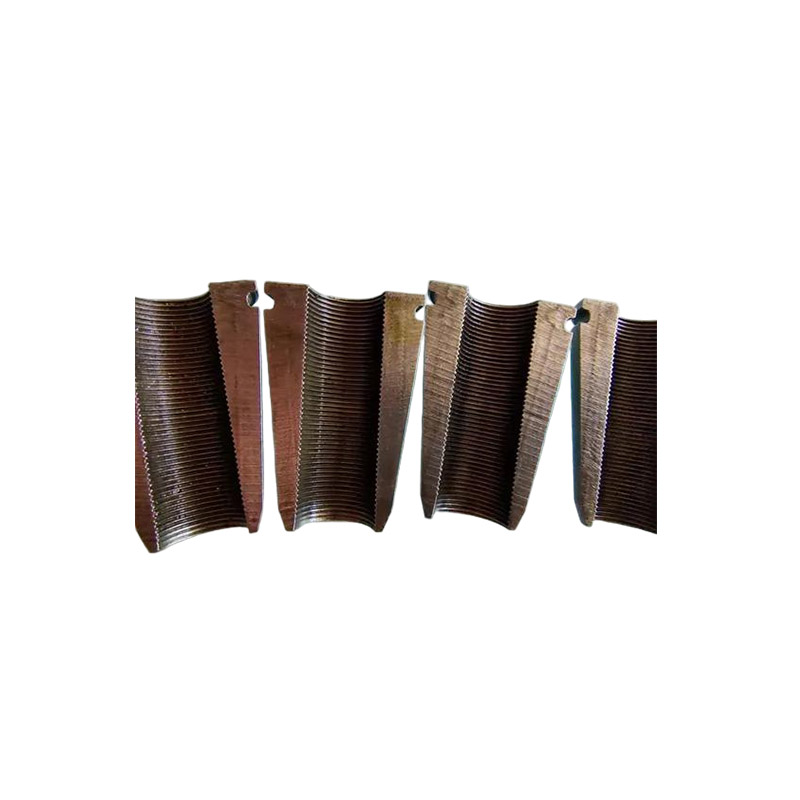

Jälkikiristyskaapelin kahvakiila

Sovelluskentät

Post Tension Cable Grip Wedge ovat lähes avainkomponentit kaikissa betonirakenteissa, jotka vaativat suuria jännevälejä, suurta kantavuutta ja kestävyyttä.

(1) Liikenneinfrastruktuuri

• Siltaprojektit (teille, rautateille, kaupunkisiltaille)

• Junaliikenne (raitiovaunu, metro)

• Portit ja telakat

Kiinnitä esijännitetyt terässäikeet parantamaan rakenteellista kantavuutta ja murtumiskestävyyttä sekä pidentämään käyttöikää.

(2) Arkkitehtuuri ja rakennustekniikka

• Korkeat ja superkorkeat rakennukset

• Suuret julkiset rakennukset (urheilupaikat, kongressikeskukset)

• Teollisuuden työpajat ja varastot

• Raskaiden esineiden nosto ja rakenteiden vahvistaminen

Post Tension Cable Grip Wedgeä käytetään kriittisissä rakenteissa, jotka kantavat suuria kuormia, ja niitä käytetään myös olemassa olevien rakennusten peruskorjauksessa ja vahvistamisessa.

(3) Energia- ja teollisuuslaitokset

• Tuulivoiman tuotanto (tuuliturbiinien tornien perusankkurointi)

• Ydinvoimalaitokset (erikoisrakenteet, kuten suoja-alukset)

• LNG-varastosäiliöt (matalalämpötilainen esijännitetty betoni)

• Suurten teollisuuslaitteiden perustukset

Niiden vakauden varmistamiseksi syklisten kuormien, kuten voimakkaiden tuulien, alla

(4) Vesivoima- ja vesihuoltohankkeet

• Padot ja vesivoimalaitokset

• Rinne- ja tunnelivahvistus

• Maanalainen suunnittelu

Vahvista padon runko, jyrkkien rinteiden kalliomassa ja kiviä ympäröivä tunneli estääksesi maanvyörymiä ja sortumista.

（5）Erityiset ja nousevat alat

• Geotekninen ja perustusten vahvistaminen

• Rakenteiden korjaus- ja saneeraustyöt

• Antimagneettinen ja korroosionestotekniikka

Käytetään perustusten vahvistamiseen, sillan laakereiden vaihtoon, rakennuksen kohdistuksen korjaukseen jne. Erikoisympäristöissä sitä voidaan käyttää yhdessä FRP (kuituvahvistettujen komposiittimateriaalien) tankojen kanssa.

Ydintoiminto

Post Tension Cable Grip Wedge on tärkeä ankkurointikomponentti jälkijännitetyissä esijännitetyissä betonirakenteissa. Sen ydintoiminnot voidaan tiivistää seuraavasti:

(1) Terässäikeiden kiinnitys ja ankkurointi

Kun esijännitysjänteet on kiristetty, kiilalohkot kiinnittävät terässäikeet (tai teräslankaniput tiukasti) estäen niitä vetäytymästä sisään tai luistamasta ja lukitsevat jännitysvoiman ankkurointipäässä.

（2）Esijännityksen siirtäminen betonirakenteeseen

Post Tension Cable Grip Wedge siirtää terässäikeiden jännityksen ankkurilevyihin, jotka sitten siirtävät voiman ankkurityynylevyjen läpi betonikomponentteihin, mikä muodostaa pitkäaikaisen tehokkaan esijännityksen koko rakenteeseen, mikä parantaa rakenteen halkeilukestävyyttä, jäykkyyttä ja kantokykyä.

(3) Saavutetaan "itselukittuva" ja "lukittuminen esto"

Kiilan muotoisia geometrisia ominaisuuksia hyödyntämällä syntyy itselukittuva vaikutus kiilalohkon ja ankkurilevyn kartiomaisen reiän väliin voiman vaikutuksesta - mitä suurempi vetovoima, sitä tiukemmin kiilakappale puristetaan, mikä varmistaa, että rakenne ei löysty käyttöaikanaan.
