Pyöreät johdinnapsausrenkaat

Xiaoguo®-tehtaan valmistamat Circlip Round Wire Snap Rings -renkaat ovat tarkasti hallittuja kokotoleranssin suhteen, ja ne sopivat tiukasti vastaaviin pyöreisiin reikiin ja rakoihin, mikä varmistaa vakaamman toiminnan.

Lähetä kysely

Tuotteen Kuvaus

Seuraavassa on johdatus Circlip Round Wire Snap Rings -renkaiden toimintaperiaatteeseen.

1. Rakennepohja

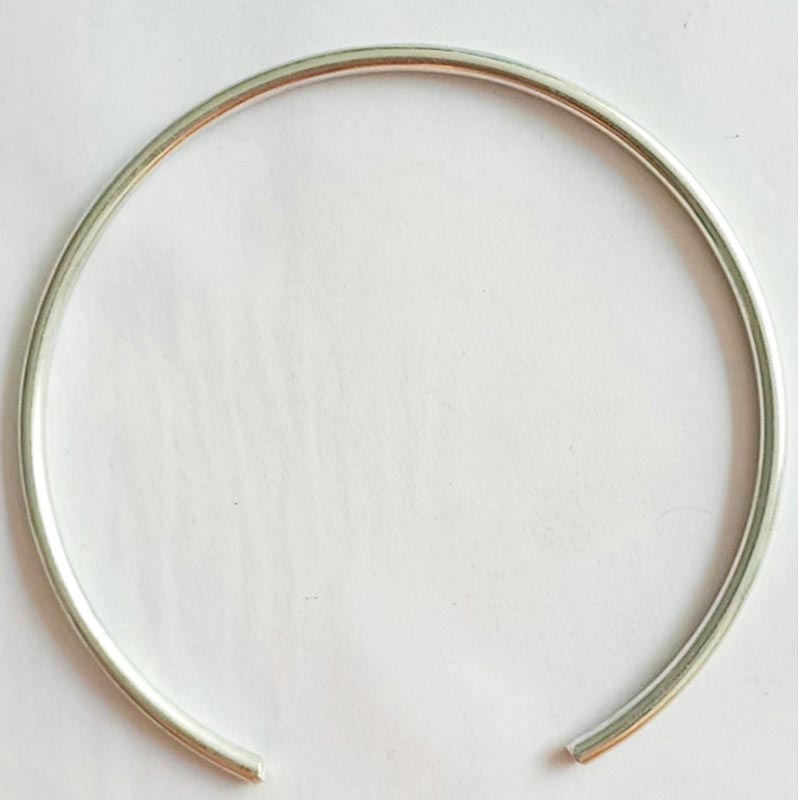

Circlip Round Wire Snap Rings -renkaat muodostetaan kiertämällä pyöreäprofiilinen jousiteräslanka pyöreäksi renkaaksi, jossa on aukko.

Vapaassa tilassa sen ulkohalkaisija on hieman suurempi kuin kohteen asennusreiän halkaisija. Koska poikkileikkaus on pyöreä, koko renkaassa ei ole teräviä reunoja, joten se ei naarmuta reiän seinämää tai liitososia asennuksen tai käytön aikana.

Circlip Round Wire Snap Rings

2. Asennusprosessi

Pakkaa

Käytä kantapihdejä tarttumaan aukon molemmista päistä ja purista pihtejä käyttämällä voimaa. Tässä vaiheessa Circlip Round Wire Snap Rings puristuu säteittäisesti kokoon, sen ulkohalkaisija pienenee ja se muuttuu pyöreäksi renkaaksi, joka on pienempi kuin asennusreiän halkaisija.

Työnnä reikään

Työnnä kokoon puristetussa tilassa pidätinrengas kokonaisuudessaan reikään ja työnnä se esikoneistettuun pyöreään uraan.

Vapauta

Vapauta lukituskiinnike. Kiinnitysrengas menettää ulkoisen voimanrajoituksen ja laajenee ulospäin varautuneeseen elastiseen potentiaalienergiaansa luottaen.

Koska ulkohalkaisija vapaassa tilassa on suurempi kuin reiän halkaisija, kiinnitysrengas sopii tiukasti uran pohjaan eikä sitä voi vetää ulos reiästä.

Asennuksen valmistuminen

Kun pidätinrengas on työnnetty uraan, muodostuu tasainen rengasmainen porraspinta reiän sisään. Sijoitettava osa tulee kiinnittää tiiviisti tähän askelmaan, jolloin se on rajoitettu tiettyyn aksiaaliseen asentoon reiässä eikä se voi liukua ulospäin.

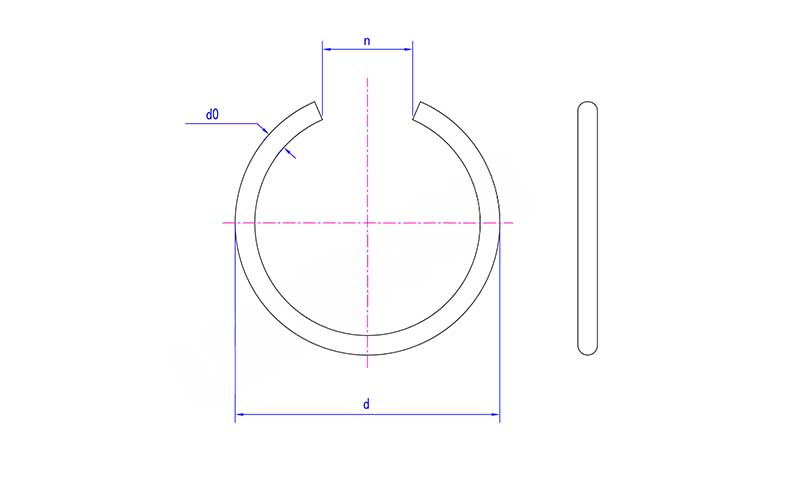

Circlip Round Wire Snap Rings

ma	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

3.Ydin toimintaperiaatteen erittely

Vapaa tila: Ulkohalkaisija > Reiän halkaisija, ei voida työntää suoraan reikään

Puristettu tila: Ulkohalkaisija < Reiän halkaisija (hyödyntämällä elastista muodonmuutosta), lukitusjousi käyttää voimaa, halkaisija pienenee

Aseta paikkaan: Säilytä puristettu tila ja lähetä ura-asentoon

Vapautuksen jälkeen, käyttötila: Ulkohalkaisija palautuu > Reiän halkaisija (rajoittaa uran seinämän), elastinen palautusvoima muuttuu säteittäispaineeksi, jolloin ympyrärenkaat tarttuvat tiiviisti uran pohjaan
