Pyöreät langan lukitusrenkaat akselit

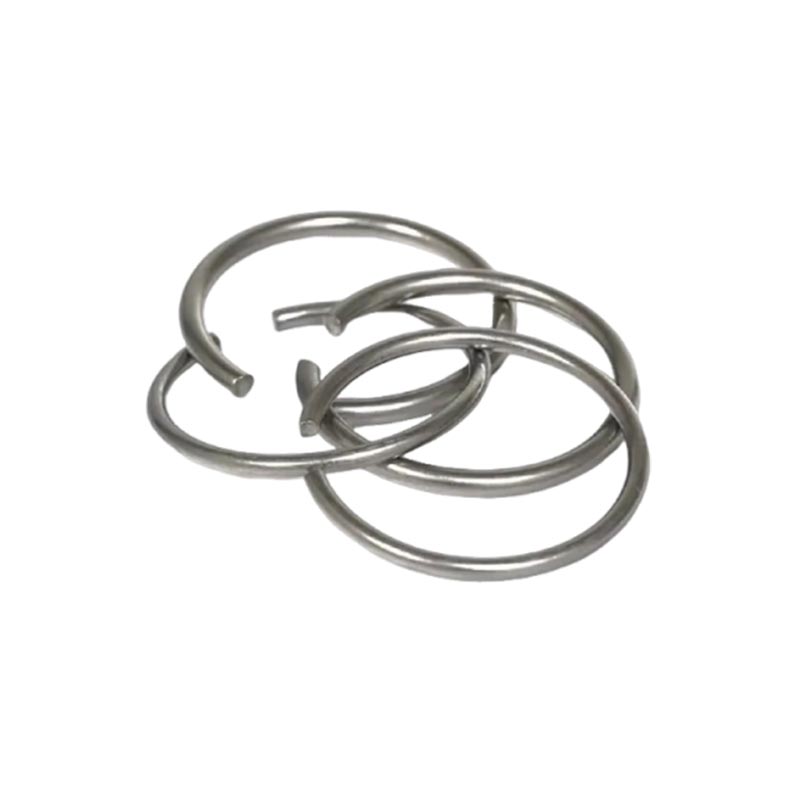

Pyöreän langan napsautusrenkaat akselit ovat eräänlainen aksiaaliasemointikiinnike, jolla on yksinkertainen rakenne, edullinen ja helppo asentaa. Ne valmistetaan käämimällä ja leikkaamalla pyöreäprofiilisia jousiteräslankoja ja niiden muoto on C:n muotoinen aukkorengas. Hyödyntämällä omaa joustavuuttaan ne sopivat akselin puoliympyrän muotoisiin uriin muodostaen "olakkeen" komponenttien, kuten laakereiden ja hammaspyörien, kiinnittämiseksi, mikä estää niitä liikkumasta aksiaalisesti akselilla.

Ytimen rakenne ja asennusperiaate

Elastiseen muodonmuutokseen luottaen pyöreän langan napsautusrenkaiden akselit, joiden ulkohalkaisija on suurempi kuin akselin halkaisija, laajenevat asennettaessa, sopivat akselin yläosan puoliympyrän muotoiseen uraan ja palautuvat kokonaan uran pohjaan vapauttamisen jälkeen kiinnityksen saavuttamiseksi.

Avaustyyppi

Se on jaettu kahteen tyyppiin: toisessa on työkalureikä (joka voidaan koota ja purkaa lukituspihdeillä) ja toisessa ilman reikää (asennuksen helpottamiseksi päähän jätetään yleensä tietty kiinnitysleikkauskulma).

Poikkileikkauksen muoto

Pyöreän langan käyttö eroaa jyrkästi neliön/suorakulmaisen osan kiinnitysrenkaista, jotka on muodostettu leimaamalla.

Tuotteen edut

Ottaen huomioon pyöreän langan lukitusrenkaiden akselien rakenteelliset ominaisuudet, seuraavat keskeiset edut ja ominaisuudet on osoitettu:

Korkea vastine rahalle

Round Wire Snap Rings -akselit on valmistettu raaka-aineena olevasta teräslangasta, josta ei synny juuri lainkaan reuna- tai nurkkajätettä. Tämä välttää muottien korkeat kustannukset ja on taloudellinen ja tehokas vaihtoehto.

Helppo asennus

Asennus ja purkaminen voidaan yleensä suorittaa tavallisilla lukituspihdeillä, mikä auttaa tehostamaan kokoonpanoa ja huoltoa.

 Kompakti tila

Siinä on kompakti rakenne, eikä se vie paljon tilaa akselilta tai reiän sisällä. Siksi se sopii hyvin ahtaisiin paikkoihin, joissa tilaa on rajoitetusti.

 Kantavuusominaisuudet

Se, kuinka paljon työntövoimaa se kestää, on yleensä pienempi kuin pyöreän tai suorakaiteen muotoisilla poikkileikkaustyypeillä. Joten se sopii paremmin kevyille ja keskisuurille kuormille.

Materiaalin valinta

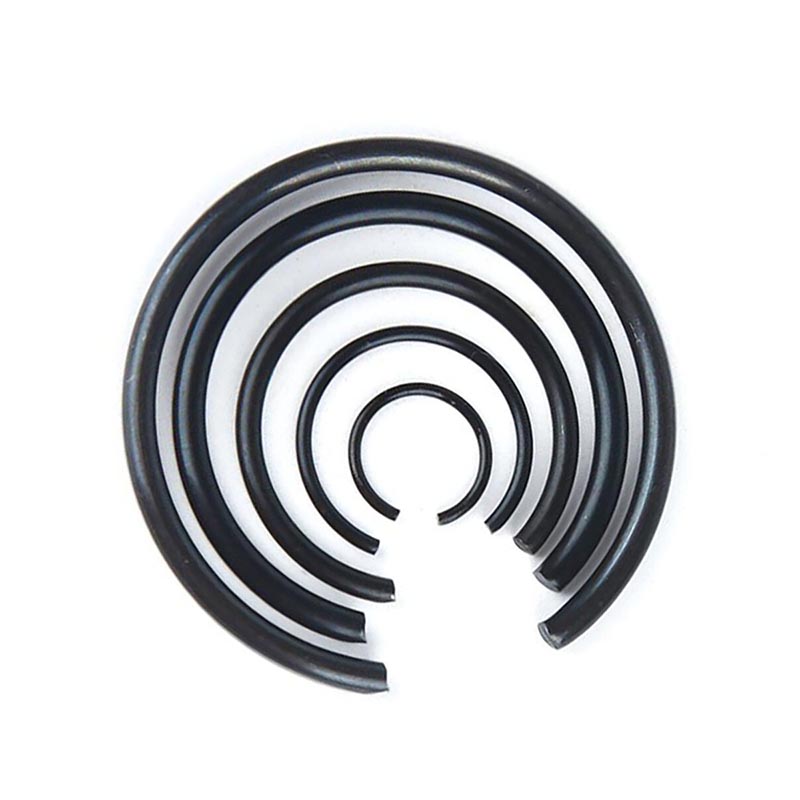

Pyöreän langan lukitusrenkaat akselit on yleensä valmistettu jousiteräksestä tai ruostumattomasta teräksestä. Voit myös valita pintakäsittelyjä, kuten mustaa oksidia tai fosfatointia, antaaksesi niille jonkin verran ruostesuojaa.

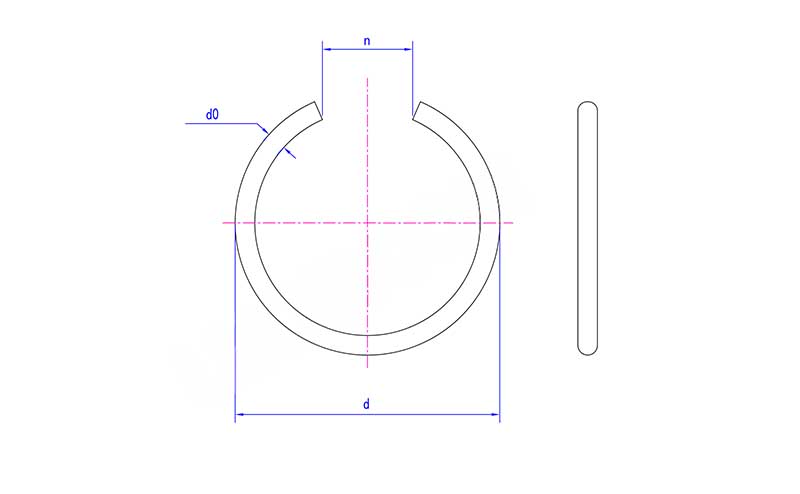

ma	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
