Pyöreä lanka C kiinnittää sisäiset napsautusrenkaat

Xiaoguo®-tehtaan valmistamat Round Wire C Clips -sisäiset napsautusrenkaat on helppo asentaa ja irrottaa ilman monimutkaisia toimenpiteitä. Ne soveltuvat erittäin hyvin suuren mittakaavan kokoonpanoon, mikä lisää työn tehokkuutta ja säästää kustannuksia.

Lähetä kysely

Tuotteen Kuvaus

Tämä on Round Wire C Clips -sisäisten napsautusrenkaiden asennusohje, josta olemme laatineet yhteenvedon. Se on tarkoitettu tekniikkojen ja paikan päällä toimivien käyttäjien viitteeksi.

1. Asennusta edeltävä tarkastus

Pyöreän langan C Clipsin sisäiset lukitusrenkaat on asennettava esikoneistettuun pyöreään uraan reiän sisällä. Uran koko määrää suoraan kiristysrenkaan aksiaalisen kantokyvyn ja käyttöiän.

Uran reunojen tulee olla viistettyjä tai pyöristettyjä, ja uran syvyyden, leveyden ja alakulman säteen tulee olla standardien mukaiset.

2.Valitse oikea työkalu

Sisäisiä lukkopihdejä on käytettävä.

Leukojen halkaisijan tulee vastata lukkorenkaan reikää, ja leukojen tulee istua tiukasti ilman, että ne ovat liian löysät tai liian kireät.

3. Yksityiskohtaiset asennusohjeet

Käytä suojalaseja.

Työnnä pihtien kärjet kokonaan renkaan kahteen korvareikään. Varmista, että ne istuvat hyvin, jotta ne eivät luisu ulos.

Purista kahvoja puristaaksesi rengasta, kunnes sen ulkohalkaisija on pienempi kuin reikä.

Pidä se puristettuna. Työnnä rengas reikään ja vie se alas uraan. Tee se varovasti, jotta rengas ei kallistu tai irtoa.

Vapauta puristimen kahva hitaasti, jolloin lukitusrengas joustaa luonnollisesti urassa.

Irrota lukituspihdit ja tarkasta pyöreän langan C Clipsin sisäisten napsautusrenkaiden asennuslaatu.

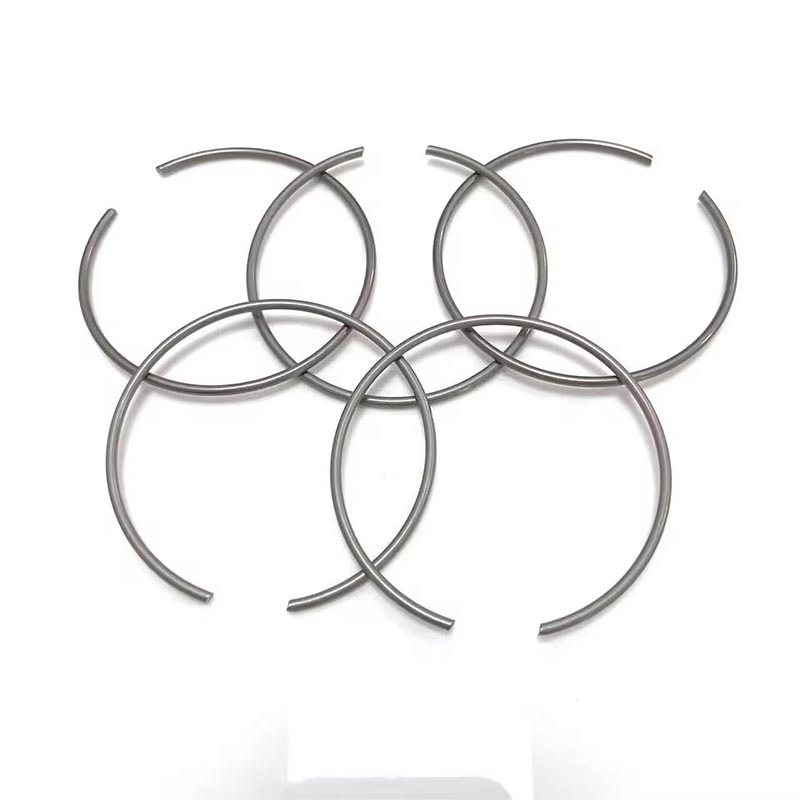

< style="text-align:center;"> Round Wire C Clips Internal Snap Rings

Huomioitavaa

1. Käytä aina suojalaseja.

Round Wire C Clips -sisäiset napsautusrenkaat voivat lentää suurella nopeudella useita metrejä.

2. Älä käytä taivutettuja puristimia.

Jos puristin on vääntynyt, siinä on liian suuri tai pieni aukko tai siinä on ilmeisiä kolhuja, se on hävitettävä ja korvattava uudella.

3. Kiinnitä huomiota asennussuuntaan

Joissakin C-muotoisissa puristimissa on terävät reunat ja sileät reunat. Terävien reunojen tulee olla suunnassa, johon aksiaalinen työntövoima kohdistuu, kun taas sileiden reunojen tulee olla reiän pohjaa kohti. Suunta tulee vahvistaa ennen asennusta.

4.Puhdista ura ennen asennusta

Öljy, rautaviilat ja ruoste estävät lukitusrengasta pääsemästä kokonaan uraan

5.Varmista, että aukon koko vastaa uran mittoja.

6.Käytä oikeantyyppisiä pihtejä

Pyöreän langan C Clipsin sisäiset napsautusrenkaat reikiä varten on kiristettävä reiän kiinnitysrengaspihdillä; muita työkaluja ei saa käyttää korvikkeena.

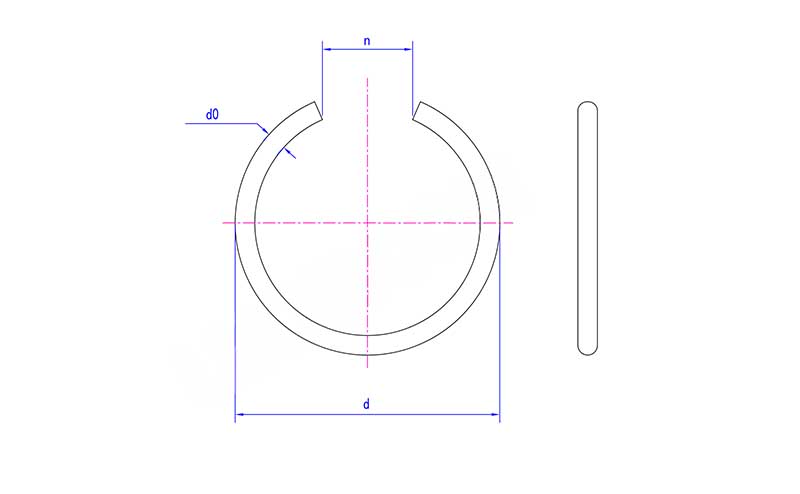

Round Wire C Clips Internal Snap Rings

ma	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
