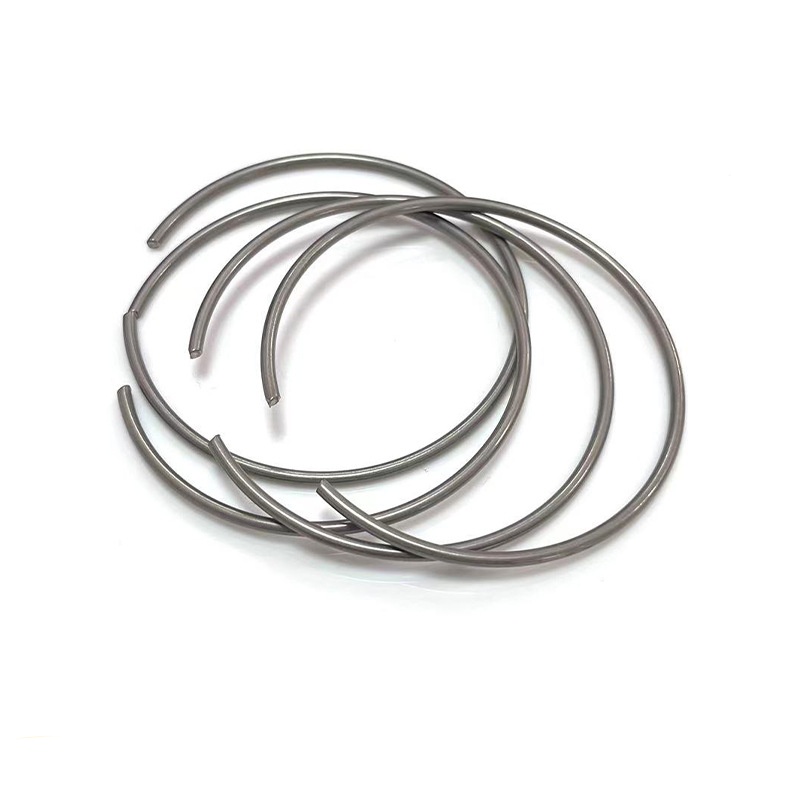

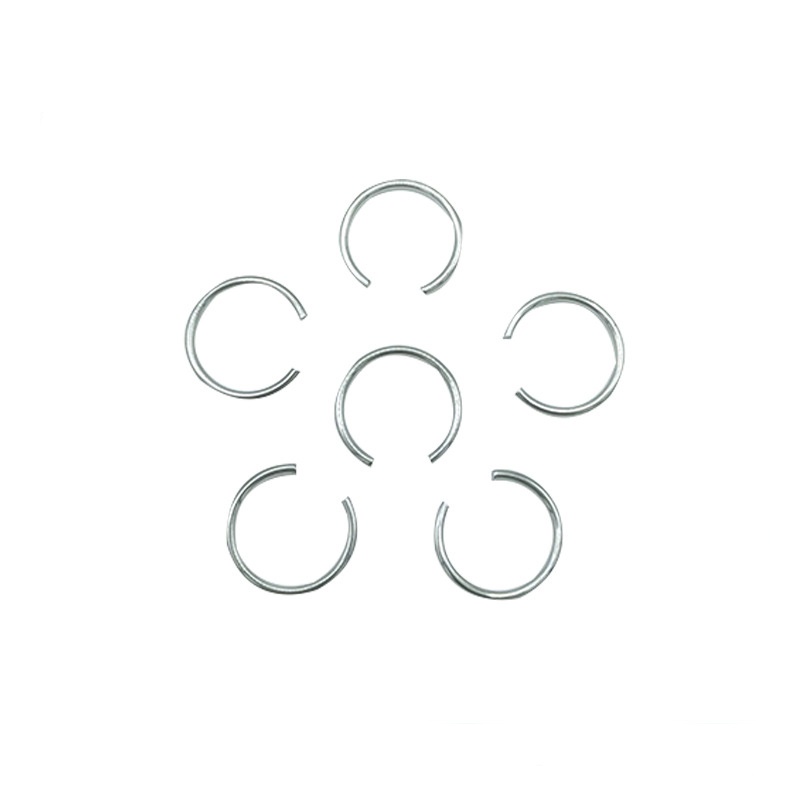

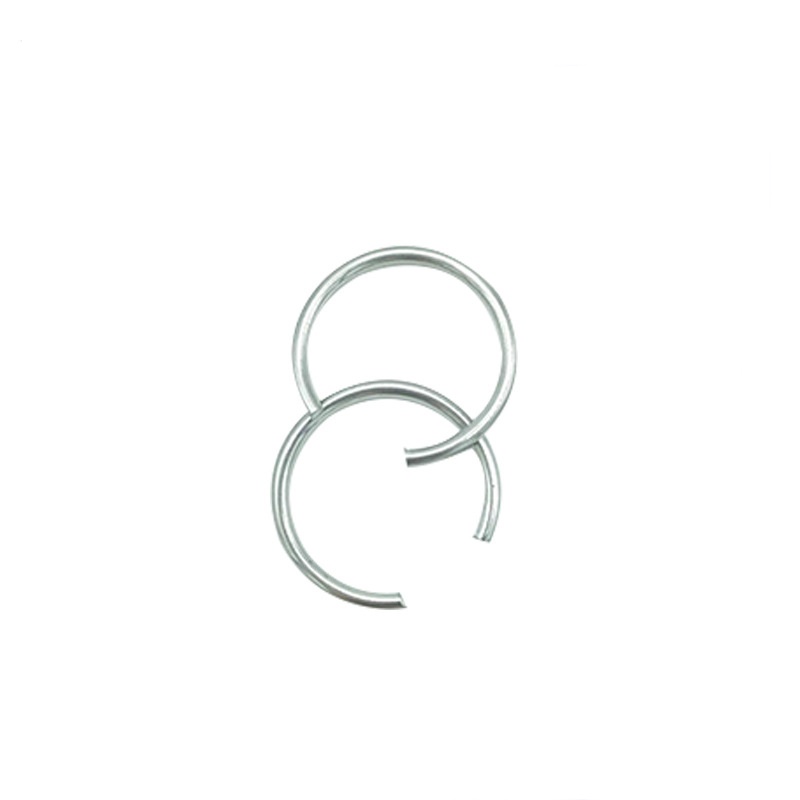

DIN 7993 sisäiset napsautusrenkaat

DIN 7993 -sisäisten napsautusrenkaiden säännöllisyys helpottaa insinööriteknikot. Tärkeintä on pidentää tuotteen käyttöikää ja vähentää vaihtokustannuksia.

1. Silmämääräinen tarkastus (suurennuslasilla)

Käytä suurennuslasia, jonka suurennus on vähintään 10x DIN 7993 -standardin mukaisten sisäisten napsautusrenkaiden pinnan tarkastamiseen. Kiinnitä erityistä huomiota alueisiin, joissa stressi keskittyy. Lukon ulkonäön tulee olla yhtenäinen ja virheetön.

Halkeama: Sallittu halkeaman syvyys ≤ 0,02 mm

Naarmut: Vakavat naarmut luokitellaan kelpaamattomiksi.

Korroosio: Jos punaista ruostetta ilmaantuu, se tarkoittaa, että korroosionesto on epäonnistunut. Komponentti tulee vaihtaa välittömästi.

2. Muodon ja tasaisuuden tarkastus

Kierrä: Aseta DIN 7993 -standardin mukaiset sisäiset napsautusrenkaat tasaiselle pinnalle ja tarkista mahdolliset tasomaiset vääntymät. Sen tulee olla tasainen eikä siinä saa olla näkyviä muodonmuutoksia.

Pysyvä muodonmuutos: Lukko on menettänyt alkuperäisen muotonsa.

Spiraalivääristymä: Syynä on työkalujen väärä käyttö asennuksen aikana, mikä johtaa esineen juuttumiseen ja kiertymiseen oman akselinsa ympäri.

3. Elastisuuden ja jännityksen tarkastus

Elastinen vaimennus/jännityshäviö: DIN 7993 -standardin mukaiset sisäiset napsautusrenkaat eivät ponnahda voimakkaasti puristuksen jälkeen, tai voidaan nähdä, että se tärisee voimakkaasti, kun sitä työnnetään varovasti kädellä sen jälkeen, kun se on asennettu uraan.

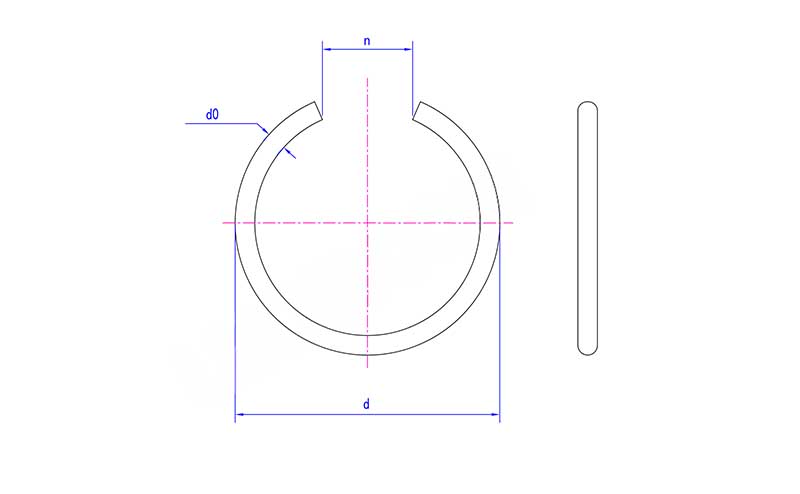

4. Mittojen tarkastus

Ulkohalkaisijan poikkeama: toleranssialue ±0,05 mm

Sisähalkaisijan poikkeama: Eri spesifikaatioalueet vastaavat eri kovuusalueita.

Välysaukko: Aksiaalinen siirtymä ei saa ylittää 0,15 mm.

5. Tee yhteistyötä urien tarkastuksen kanssa

Jokaisen huollon yhteydessä tulee myös tarkastaa reikien sisällä olevat urat.

Uran kuluminen/laajeneminen: Käytä noniersataa mittaamaan uran halkaisija ja varmistamaan, pysyykö se normaalitoleranssialueen sisällä.

Uran reunavauriot: Tarkista uran sivuseinät ja reunat. Jos siinä on purseet, laipat, puristumat tai viisteiset vauriot, vastaavat osat on korjattava tai vaihdettava.

Vauriot uran pohjassa: Uran pohjassa on naarmuja, korroosiota tai materiaalia.

Öljykanavan tukos: Uran lähellä on roskia tai vieraita esineitä.

6.Tarkista komponenttien tila koordinoidusti

Puristimien sijoitetut komponentit vaikuttavat myös DIN 7993 -standardin mukaisten sisäisten napsautusrenkaiden voimaolosuhteisiin.

Pinnan kuluminen: Puristusrenkaan kanssa kosketuksissa olevan komponentin päätypinnassa on epätasaista kulumista, askelkulumaa tai painaumaa.

Yhteensopivat päätypinnan viisteet/pyöreät kulmat: Jos viisteet tai pyöreät kulmat ovat liian suuria, se vähentää lukon todellista tehollista kantoaluetta.
