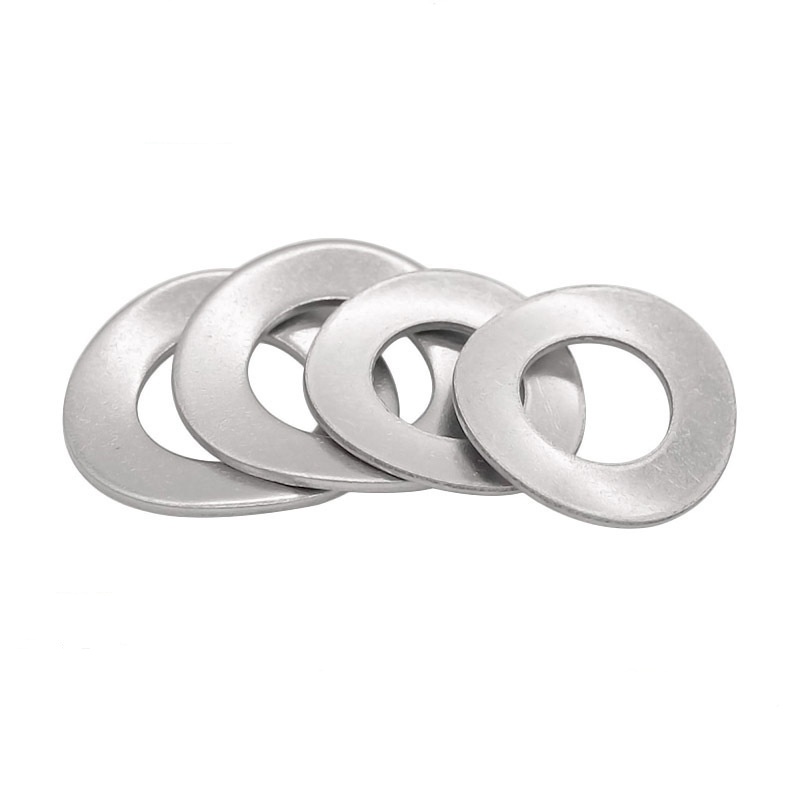

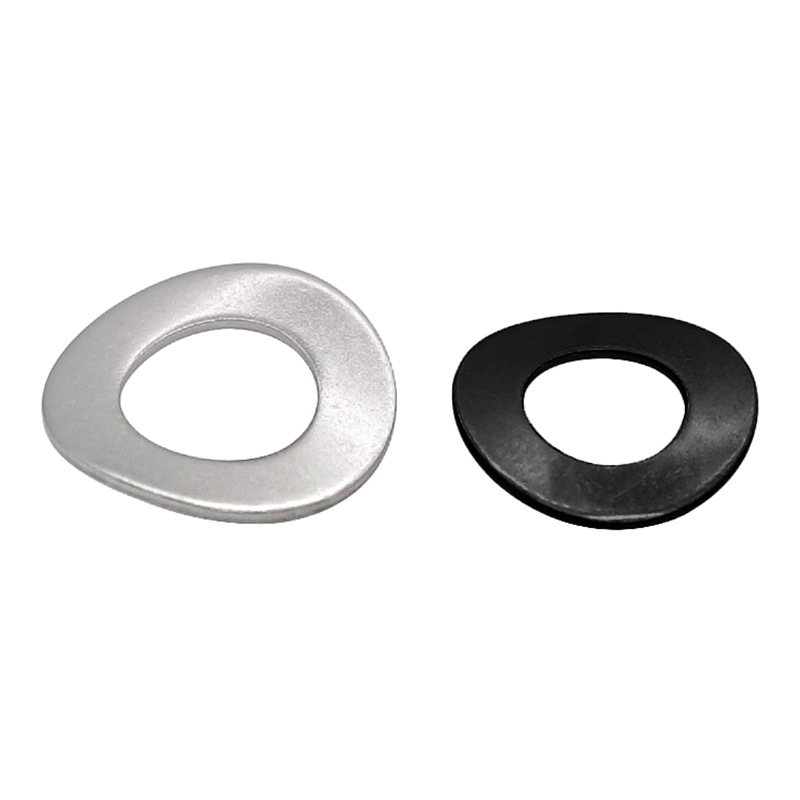

DIN 137A:n tekniset tiedot Kaarevat jousialuslevyt

DIN 137A Specifications Kaarevajousialuslevyjen toimintaperiaate perustuu metallin elastiseen muodonmuutokseen.

(1) Vapaa tila (ei asennettu)

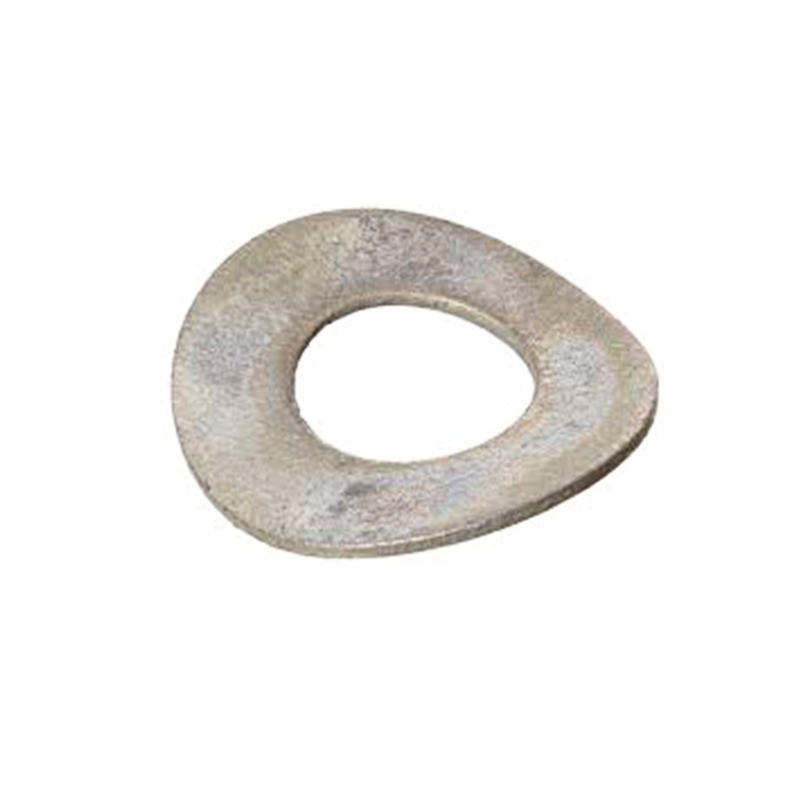

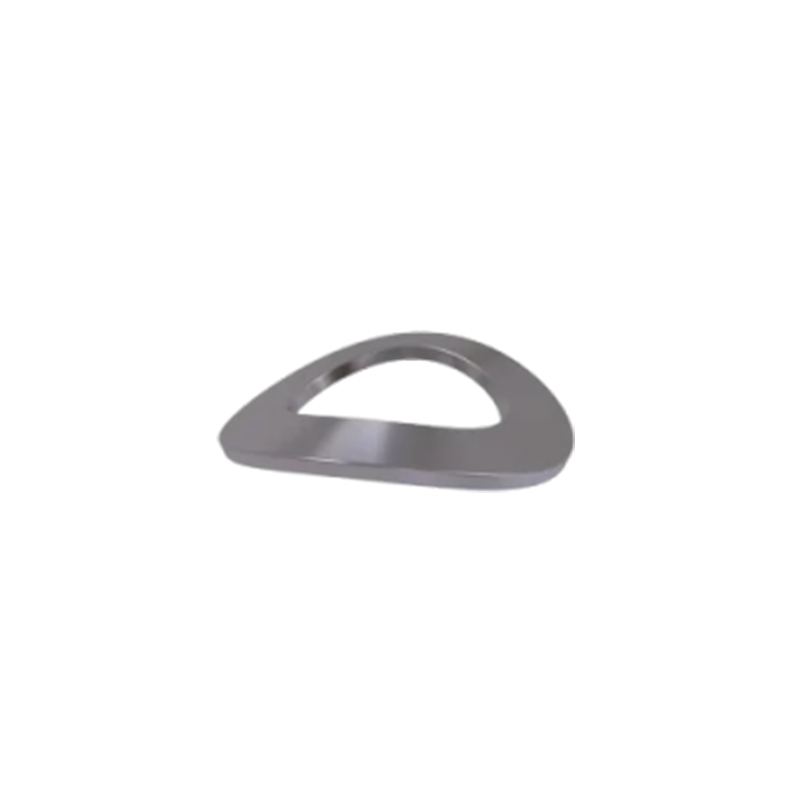

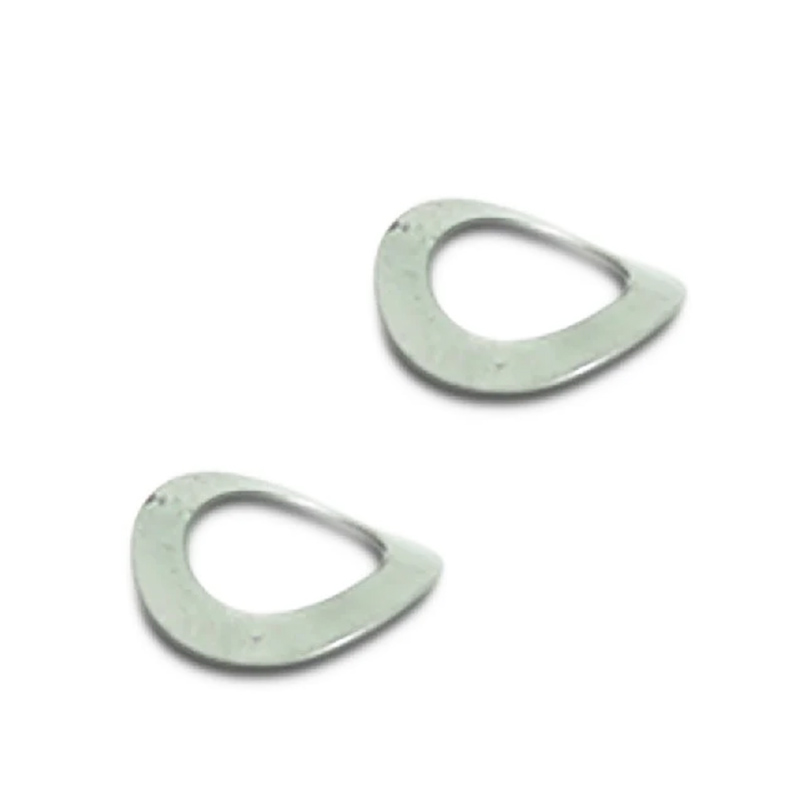

DIN 137A:n tekniset kaarevat jousialuslevyt eivät ole litteät luonnollisessa tilassaan, vaan niissä on kaaren muotoinen pullistuma (yksi aalto) tai useita aaltoja (useita aaltoja). Tällä hetkellä sillä on luonnollinen korkeus H, joka on suurempi kuin tiivisteen paksuus t.

(2) Puristusprosessi (pulttien kiristäminen)

Kun pultit tai mutterit kiristetään, aluslevyt asettuvat pultin pään/mutterin ja työkappaleen väliin. Kiristysvoiman kasvaessa kaaren muotoinen tai aaltoileva muoto litistyy vähitellen.

Asennus- ja kiristysprosessin aikana pultin alaosa puristaa kaaren muotoista rakennetta litteäksi, jolloin aluslevy synnyttää elastisen palautusjännityksen.

(3) Esikuormituksen ylläpitäminen (työtila)

Kun DIN 137A:n mukaiset kaarevat jousialuslevyt on litistetty, se haluaa aina palata alkuperäiseen kaarimuotoonsa. Tämä palautusvoima muunnetaan jatkuvaksi aksiaaliseksi työntövoimaksi, joka puristuu pultin päätä ja työkappaleen pintaa vasten.

Kun kiristys on suoritettu, aluslevy ylläpitää jatkuvaa käänteistä elastista jännitystä, puristaen jatkuvasti pultin päätä ja liitetyn komponentin pintaa.

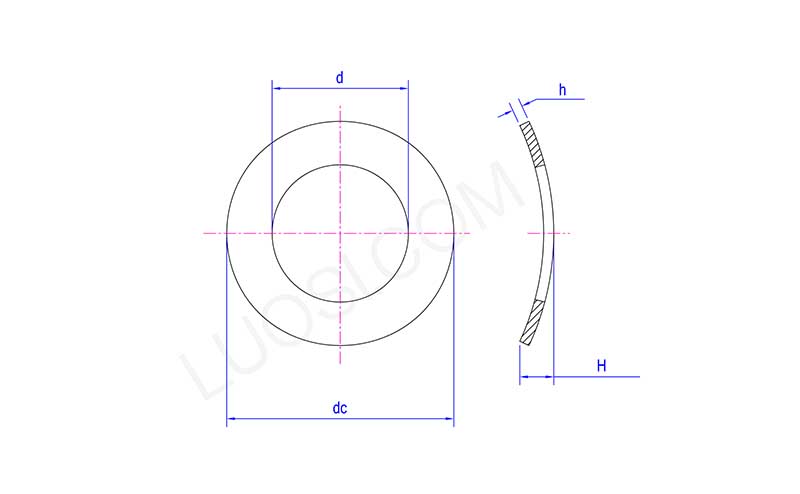

ma	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Mukautetut DIN 137A:n tekniset tiedot Kaarevat jousialuslevyt

Xiaoguo® antaa sinun mukauttaa DIN 137A:n mukaiset tekniset kaarevat jousialuslevyt tarpeen mukaan. Voit muuttaa kokoa, aaltojen määrää, materiaalia, pintakäsittelyä tai jopa pakkausta. Näin jokainen aluslevy sopii juuri sinun malliisi.

（1）Sisähalkaisija ID / Ulkohalkaisija OD

M2:sta M100:aan tai suurempiin sekä sisä- että ulkohalkaisijat voidaan räätälöidä piirustusten mukaan.

Tarkkuusinstrumentit pienet (M2–M5), raskaat koneet isot (M36–M100)

(2) Paksuus t

Yleinen alue: 0,3 mm – 3,0 mm. Erikoisvaatimuksia varten se voi olla ohuempi tai paksumpi.

Kun kuormanhallinta ja aksiaalinen tila ovat kompakteja.

(3) Materiaalit

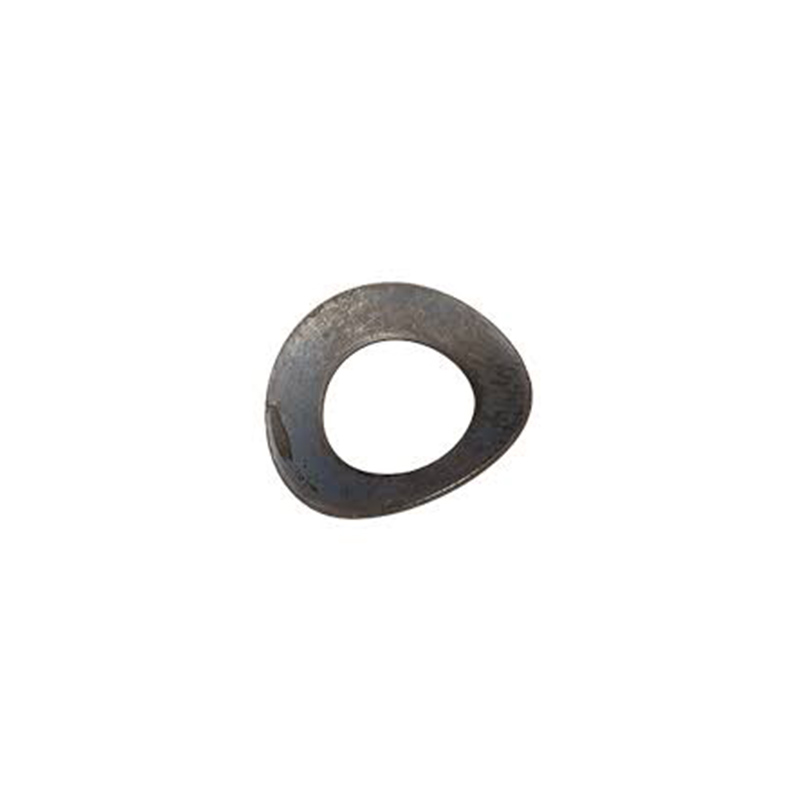

Jousiteräs, ruostumaton teräs A2/A4, 17-7 PH, fosforipronssi, berylliumkupari, Inconel jne.

Säännöllinen korkea elastisuus, ruosteenkestävä, korkean lämpötilan / räjähdyssuojattu / ei-magneettinen

(4) Pintakäsittely

Galvanointi, Dacromet-pinnoite, mustaus, fosfatointi, nikkelipinnoitus, passivointi, kolmiarvoinen kromipassivointi jne.

Ruosteenesto, voitelu, eristys, kitkakertoimen parantaminen

(5) Pakkaus

Muovipussit + paperilaatikot, räätälöidyt etiketit, sekapakkaussarjat, vähittäiskaupan pienet laatikot, ulkolaatikon viivakoodit jne.
