Pitkäikäinen DIN137A kaareva jousialuslevy

Pitkäkestoinen kaareva DIN137A jousialuslevy Xiaoguo® -varastossa voidaan toimittaa kiinnostuneille asiakkaille ilmaiseksi näytteinä. Suosittelemme, että asiakkaat testaavat ensin näytteet varmistaakseen niiden laadun ja tekevät sen jälkeen suuret tilaukset säästääkseen aikaa säätöihin.

Lähetä kysely

Tuotteen Kuvaus

Pitkäkestoisen DIN137A kaarevan jousialuslevyn käyttö moottoreissa ja voimansiirtojärjestelmissä

Moottori- ja voimansiirtojärjestelmissä pitkäkestoinen kaareva DIN137A jousialuslevy toimii "aksiaalisen välyksen tappajana" ja "esijännitysvoiman suojelijana".

【1】Miksi pitkäkestoiset DIN137A-kaarevat jousialuslevyt ovat välttämättömiä moottoreissa ja voimansiirtojärjestelmissä?

(1) Moottorit ja vaihteistot törmäävät muutamiin yleisiin ongelmiin:

Lämpölaajeneminen – Kun asiat kuumenevat, roottori ja akseli laajenevat, mikä muuttaa laakereiden välystä.

Valmistustoleranssit – Osia ei valmisteta täydellisesti, joten ne eivät koskaan kohtaa tarkasti. Aina on pieni ristiriita.

Kuluminen – Ajan myötä laakeripinnat tai aluslevyt kuluvat hitaasti, mikä luo ylimääräisiä rakoja paikkoihin, joissa niitä ei pitäisi olla.

Tärinä ja melu – Kun osat liikkuvat edestakaisin, laakereista alkaa kuulua outoa ääntä ja vaihteet voivat törmätä toisiinsa.

(2) Ratkaisu pitkäkestoiselle DIN137A kaarevalle jousialuslevylle:

Se käyttää kaarevaa tai aaltoilevaa muotoa, joten kun painat sitä tasaiseksi, se työntyy jatkuvasti taaksepäin.

Kompensoi automaattisesti edellä mainittujen tekijöiden aiheuttamat puhdistumamuutokset

Säilytä aina laakerien tai hammaspyörien oikea esijännitys löystymisen estämiseksi.

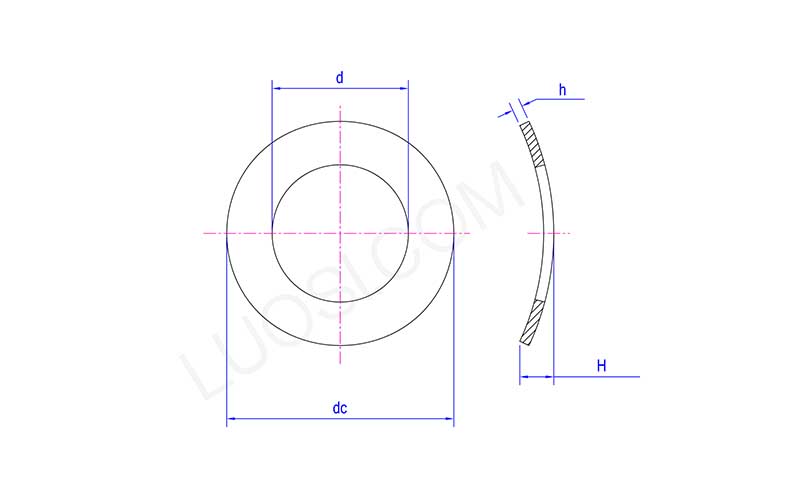

Long Lasting DIN137A Curved Spring Washer

ma	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Tyypilliset sovellusskenaariot

(1) Pieni tasavirtamoottori

Aseta pitkäkestoinen DIN137A kaareva jousialuslevy laakerin ulkorenkaan ja päätykannen väliin.

Eliminoi laakerin aksiaalinen välys, vähennä käyttömelua ja pidennä laakerin käyttöikää.

(2) Servomoottorit

Aseta tasainen esijännitys etu- ja takalaakerien väliin. Se auttaa roottoria pysymään tarkemmin paikoillaan ja vähentää tärinää.

(3) Laitteiden moottorit (tuulettimet, pesukoneet)

Nämä aaltolevyt painavat laakereita noin 5-20 newtonin voimalla. Tämä estää laakereita liikkumasta kotelon sisällä ja tekee moottorista hiljaisemman.

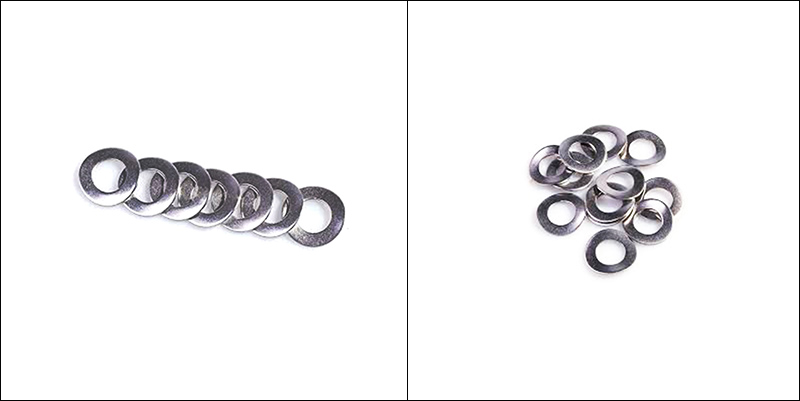

Long Lasting DIN137A Curved Spring Washer

FAQ

(1) K: Voitko valmistaa räätälöityjä pitkäikäisiä DIN137A kaarevia jousialuslevyjä, jotka eivät ole vakioita?

V: Kyllä. Voimme muuttaa sisähalkaisijaa, ulkohalkaisijaa, paksuutta ja käyrän korkeutta piirustuksesi tai näytteesi perusteella. Voimme myös lisätä mukautettuja merkintöjä ja tehdä erikoispakkauksia tarvittaessa.

(2) K: Toimiiko se tärinämoottoreissa tai voimansiirron osissa?

V: Kyllä, se tekee tehtävänsä. Se sietää tärinää laitteen käydessä, käsittelee lämpölaajenemisen aiheuttamia rakoja ja pitää pultin tiukalla ajan myötä.

(3) K: Voinko käyttää kaarevaa jousialuslevyä, jossa on erittäin luja pultti (luokka 10.9 tai 12.9)?

V: Ei oikeastaan – ei suositella. Nämä aluslevyt toimivat parhaiten pulteilla, joiden laatu on 5.8 tai sitä pienempi.
