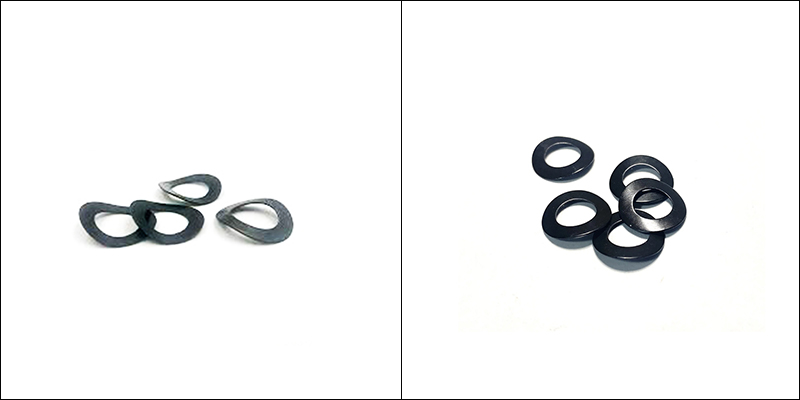

DIN137A M6 Kaareva jousialuslevy

Kaarevan jousialuslevyn DIN137A M6 asennus ei ole monimutkaista. Tärkeimmät vaiheet on asettaa se oikeaan asentoon ja kiristää sopivalle puristustasolle.

(1) Valitse oikea koko

Kaarevan jousialuslevyn DIN137A M6 sisäreiän tulee sopia pultin halkaisijaan.

Valitse kuinka monta aaltoa tarvitset jousen määrän perusteella:

Yksiaaltoinen (DIN137A) – taipuu paljon, mutta ei työnnä takaisin kovin voimakkaasti.

Multi-wave (DIN137B) – antaa pehmeämmän ja tasaisemman työnnön.

(2) Puhdista pinnat

Pyyhi öljy, ruoste tai maali pultin kannan (tai mutterin) ja kiinnitettävän osan alta. Pintojen tulee olla puhtaita ja tasaisia, jotta aluslevy puristuu tasaisesti.

(3) Aseta aluslevy paikalleen

Liu'uta DIN137A M6 kaareva jousialuslevy pulttiin, pultin kannan alle (tai mutterin alle).

Kumpi suunta on ylöspäin? Kaarevan puolen tai aallonhuipun tulee koskettaa pultin päätä tai mutteria.

(4) Kiristä ensin käsin

Kierrä mutteria tai pulttia käsin, kunnes aluslevy vain koskettaa pintaa – sinun ei pitäisi vielä nähdä sen taipumista. Tällä vaiheella varmistetaan, että kierteet ovat oikein linjassa.

(5) Kiristä kunnolla

Käytä momenttiavainta ja kiristä pultit vakiomomenttiarvon mukaisesti.

Aluslevy on periaatteessa litistynyt voimalla.

Yksinkertainen tapa määrittää tämä: kun aluslevyn vapaata korkeutta puristetaan noin 70% - 80%, joustavuus on käytetty täysin.

Muista kiinnittää huomiota: Älä käytä iskuavainta voimakkaaseen iskemiseen. Tämä voi helposti aiheuttaa DIN137A M6 kaarevan jousialuslevyn työntymisen liian pitkälle, mikä johtaa pysyvään muodonmuutokseen ja kimmoisuuden menettämiseen.

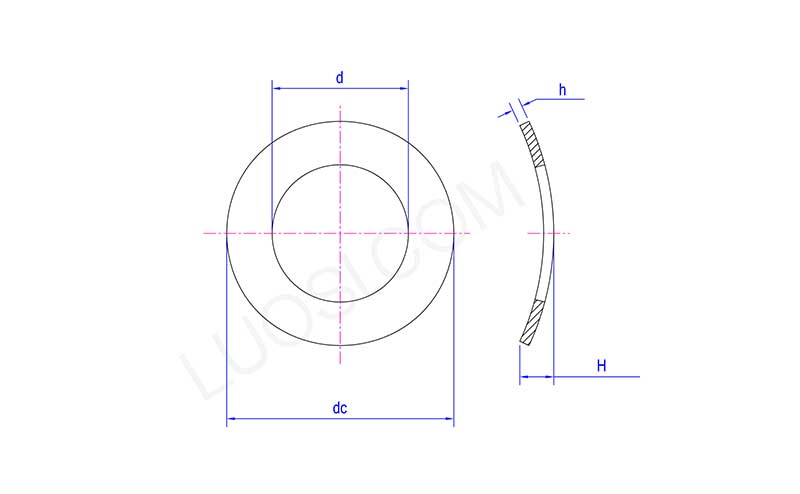

ma	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Miksi valita Xiaoguo® mukautetuksi kumppaniksi?

Xiaoguo®:n DIN137A M6 Curved Spring Washerin räätälöintipalvelu kattaa kaikki parametrimitat sisähalkaisijasta M2:sta M100:aan ja jousiteräksestä erikoisseoksiin.

(1) Yhteistyötä edeltävä suunnittelutuki: Osallistu joustoarvioon ja tiivisteen valintaan asiakkaalle, kun hän toimittaa piirustukset, välttäen yrityksen ja erehdyksen kustannukset myöhemmässä vaiheessa.

(2) Joustavat tilausmäärät – Tarvitsetpa pienen erän tai kymmeniä tuhansia kappaleita, meillä on vakaa tuotanto, jotta ne saadaan ajoissa perille.

(3) Kaikki talon sisällä – Teemme kaiken itse: muottien suunnittelun, leimaamisen, lämpökäsittelyn ja pinnan viimeistelyn. Ei astumista ulos.
