DIN 929 kuusikulmaiset hitsausmutterit

Kiinalaisena toimittajana Xiaoguo® tulee aina tuomaan korkealaatuisia DIN 929 kuusikulmiomuttereita, joilla on erittäin korkea liitoslujuus ja tukeva rakenne. Hitsauskohdat eivät löysty tärinän vaikutuksesta ja sopivat laitteille, joissa tärinä on usein. Ennen ostamista voit hakea ilmaisia näytteitä testausta varten.

Malli:JIS B1196-1.1-1982

Lähetä kysely

Tuotteen Kuvaus

Standardin DIN 929 määrittelemä standardi DIN 929 kuusikulmaisille hitsausmuttereille määrittelee karkean ja hienon kierteen vaatimukset M3-M16:lle ja määrittelee selkeästi avainmitat, mukaan lukien reunan leveys ja mutterin korkeus. Nämä mutterit ovat enimmäkseen tarkkuusluokkaa A ja ne on tyypillisesti valmistettu teräksestä, jonka hiilipitoisuus on enintään 0,25 %. Niitä voidaan käyttää eri suorituskykyluokkien pulttien kanssa.

（1）Metrinen karkean kierteen kokotaulukko (yksikkö: mm)

Kierremääritys d1	Pitch P	Vastakkaisten sivujen enimmäisleveys s (max)	Mutterin enimmäiskorkeus m (max)	Diagonaalin vähimmäisleveys e (min)	Paino tuhatta kappaletta kohden (kg)
M3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

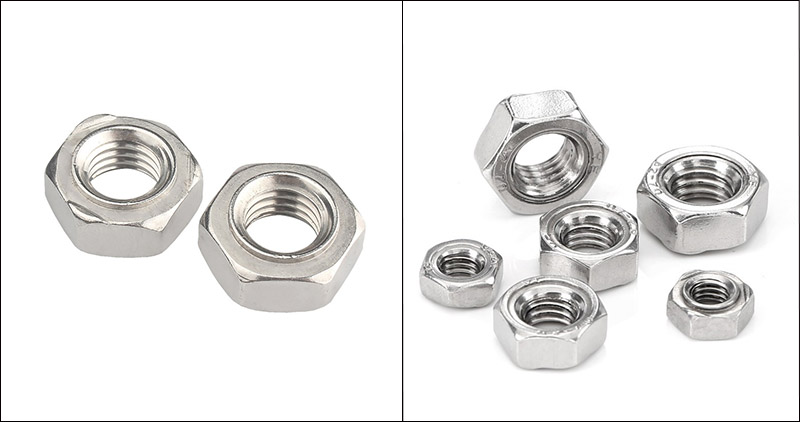

DIN 929 Hexagon Weld Nuts

(2) Hieno langan erittely

Tarkempia säätöjä vaativissa sovelluksissa DIN 929 -kuusiomutterit tukevat myös metrisiä hienokierteisiä ruuveja, joiden tekniset tiedot ovat halkaisijaltaan 8–16 mm. Seuraavat ovat halkaisijoiden ja nousujen yhdistelmät valittavissa oleville hienokierteisille ruuveille:

M8: Hienon kierteen nousu on 1 mm (tavallisen karkean kierteen nousu on 1,25 mm).

M10: Hienon kierteen nousu voi olla 1 mm tai 1,25 mm (tavallinen karkea kierre on 1,5 mm).

M12: Hienon kierteen nousuksi voidaan valita 1,25 mm tai 1,5 mm (tavallinen karkea kierre on 1,75 mm).

M14 / M16: Tarjoa 1,5 mm:n hienojakoisia kierteitä.

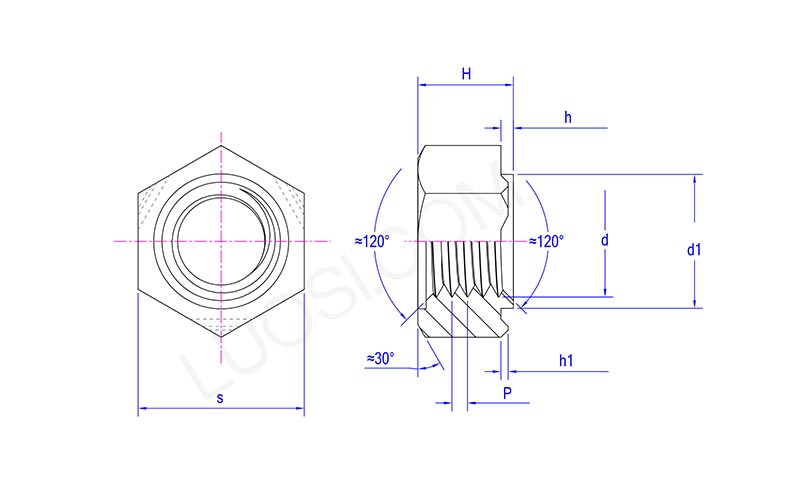

DIN 929 Hexagon Weld Nuts

ma	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Materiaalin valinta

DIN 929 kuusikulmaisten hitsausmuttereiden materiaalivalinta vaikuttaa suoraan niiden hitsaustehoon, mekaaniseen lujuuteen, korroosionkestävyyteen ja hintaan.

(1) Hitsausteho

Vastuspistehitsauksessa mutterimateriaalin hiilipitoisuuden tulee olla ≤ 0,25 %. Muutoin hitsauslämmön vaikutukselle altistuneelle alueelle saattaa syntyä halkeamia tai hauraita murtumia.

Vähähiilinen teräs on paras valinta, sillä siinä on leveä hitsausikkuna, vähemmän roiskeita ja vakaa hitsauskimpale.

Hitsattaessa keskihiiliterästä/seosterästä (kuten 35K, 40Cr), on välttämätöntä valvoa tarkasti parametreja (virta, aika, jäähdytysnopeus). Tarvittaessa on käytettävä esilämmitystä tai hidasta jäähdytystä.

Ruostumattomalla teräksellä on hyvä hitsausteho, mutta se on sovitettava ruostumattoman teräksen pohjamateriaaliin ja käytettävä erityisiä elektrodeja.

（2）Mekaaniset lujuusvaatimukset

4.8 / 6.8 laatu (vähähiilinen teräs): Soveltuu yleisiin metallilevyliitoksiin ja ei-kantaviin alueisiin.

8.8 / 10.9 luokka (keskihiiliteräs/seosteräs): Soveltuu rakenteisiin, joiden on kestettävä huomattavaa jännitystä tai tärinää (kuten auton alustat, istuimet).

A2-70 / A4-70 (ruostumaton teräs): Lujuus vaihtelee luokkien 6.8 ja 8.8 välillä, ja se pystyy täyttämään useimmat keskirasitusvaatimukset.

(3) Korroosionkestävä ympäristö

Kuiva sisäympäristö: Vähähiilinen teräs + sähkösinkitys riittää.

Ulkoinen kosteudenkestävyys: Vähähiilinen teräs + kuumasinkitys tai Dacromet-pinnoite.

Korkea suolasumutus / meriympäristö: ruostumaton teräs 316 (A4-70) tai 304 (A2-70) passivointikäsittelyllä.

Ruoka/terveys: Ruostumaton teräs 304 luonnollisessa värissään.

(4) Kustannusten hallinta

Vähähiilisen teräksen hinta on alhaisin, kun taas ruostumattoman teräksen hinta on noin 2-3 kertaa vähähiilisen teräksen hinta.

Suorituskykyvaatimukset täyttävän vähähiilisen teräksen DIN 929 kuusiokolomutterit tulisi suosia hankintakustannusten alentamiseksi.
