Kuusikulmaiset hitsausmutterit

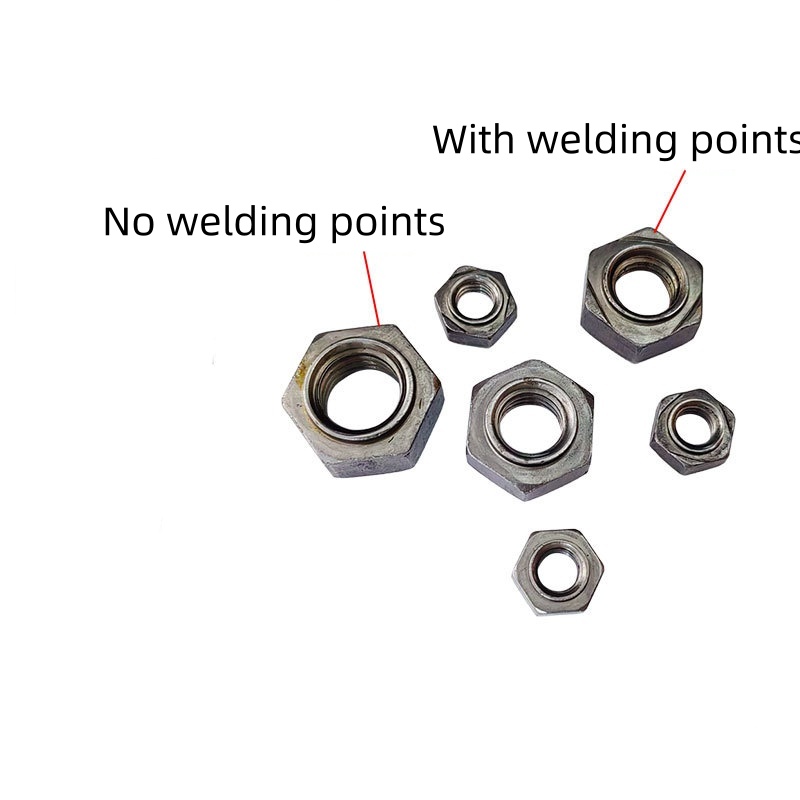

Xiaoguo® Hexagon Welding Nuts -muttereiden hitsauspisteillä on ylivoimainen korroosionestokyky verrattuna kierteitettyihin kiinnikkeisiin pintakäsittelyn jälkeen. Niitä voidaan käyttää erilaisissa työympäristöissä. Erikoistuotteita voidaan räätälöidä pyynnöstä.

Lähetä kysely

Tuotteen Kuvaus

Hexagon Welding Nuts -muttereiden ohjaustappirakenne viittaa korotetun säätötapin (Pilot) lisäämiseen mutterin pohjapinnan keskelle. Verrattuna tavallisiin hitsausmuttereihin ilman ohjaustappeja, ohjaustapeilla varustetulla rakenteella on seuraavat viisi keskeistä etua:

(1) Tarkka sijoittelu hitsauspoikkeamien estämiseksi

Ohjaustapit työnnetään työkappaleen esiporattuihin kohdistusreikiin, jolloin saavutetaan mutterin ja reiän samankeskinen asemointi, jolloin vältetään kohdistusvirheiden aiheuttamat hitsauspoikkeamat tai mutterin kallistuminen.

(2) Estää hitsauskuonan ja suojaa kierteiden puhtautta

Vastuspistehitsauksen aikana tapahtuu pieni määrä metalliroiskeita. Ohjaustappi ulottuu työkappaleen reikään muodostaen fyysisen esteen, joka estää tehokkaasti roiskuvaa materiaalia pääsemästä kierrereikään. Kierteet pysyvät puhtaina hitsauksen jälkeen.

Hexagon Welding Nuts

（3）Sopii automatisoituihin tuotantolinjoihin

Ohjaustappirakenne on kätevä tärinäpöydälle materiaalien automaattiseen lajitteluun ja syöttämiseen. Ohjaustappi voi toimia paikannusreferenssinä, ja yhdistettynä mekaaniseen käsi- tai automaattiseen hitsauskoneeseen mahdollistaa nopean ja erittäin tarkan hitsauksen.

（4）Paranna hitsauksen yhtenäisyyttä

Ohjaustapit varmistavat, että kunkin kuusikulmaisen hitsausmutterin hitsausasento on täysin johdonmukainen, mikä eliminoi manuaalisen sijoituksen tai puikkojen asennon aiheuttamat satunnaiset virheet. Myös hitsausparametrien stabiilisuus on parempi.

(5) Vähennä kokonaiskustannuksia

Vaikka kierteitetyn mutterin, jossa on kiinnitystappi, yksiosainen hinta on hieman korkeampi kuin kierteittämättömän tyypin, se eliminoi hitsauksen jälkeisen kierteen puhdistuksen ja asennon säädön, mikä vähentää romumäärää ja uudelleentyöstökustannuksia. Massatuotannossa kokonaiskustannukset ovat itse asiassa alhaisemmat.

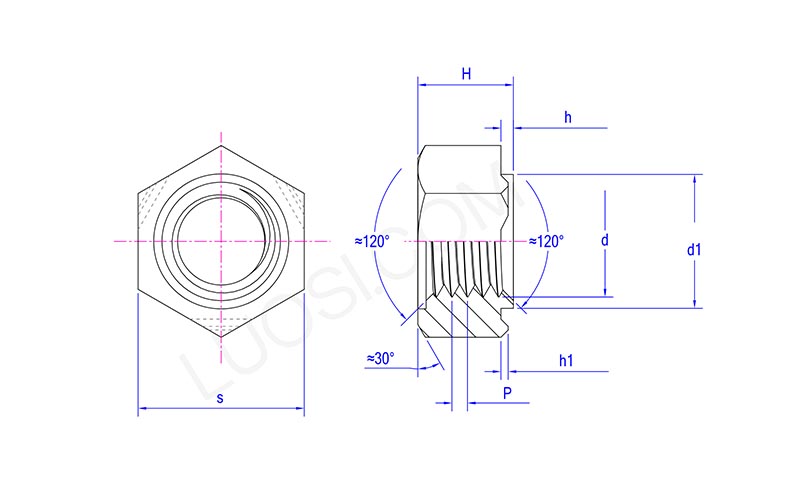

Hexagon Welding Nuts

ma	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Langan huolto

(1) Pulttien kokoamisen yhteydessä: Kierrä ensin käsin 2–3 kierrosta. Kun olet vahvistanut kohdistuksen, kiristä ne työkalulla välttääksesi kohdistusvirheitä ja kierteiden vaurioitumista.

（2）Vääntömomentin säätö: Älä ylitä kuusikulmaisten hitsausmutterien suositeltua vääntömomenttia (esim. M8-mutterit ≤ 30 N·m). Vältä hitsauskohtien halkeilua tai kierteiden löystymistä.

(3) Kierretukoksen käsittely: Jos hitsausroisketta pääsee kierteisiin, ne voidaan puhdistaa hanalla. Pidä hana toimenpiteen aikana kohtisuorassa mutteriin nähden ja työnnä se hitaasti sisään.

(4) Löysä mutteri: Ei voida korjata. Se on hitsattava uudelleen uusilla kuusiokolomuttereilla alkuperäisessä paikassaan tai sen läheisyydessä.
