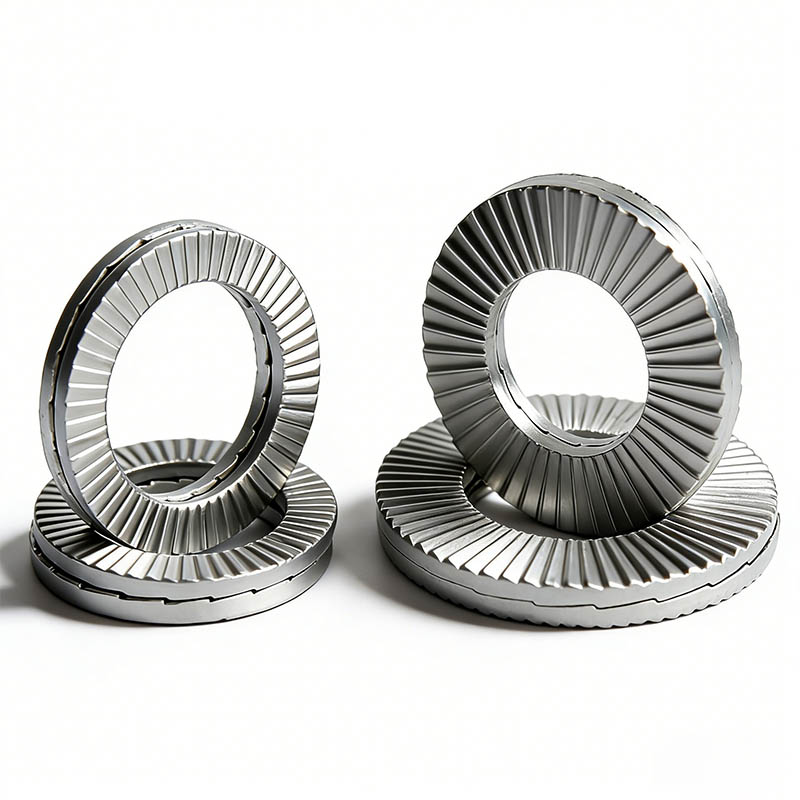

Kaksinkertainen kiilalukitusaluslevy

Xiaoguo®-tehtaan valmistamassa Double Fold Wedge Lock Washerissa on kaksikerroksinen rakenne ja kaksinkertainen lukitus. Verrattuna perinteisiin tavanomaisiin löystymistä estäviin kiinnikkeisiin, niiden suorituskyky on paljon parempi.

Lähetä kysely

Tuotteen Kuvaus

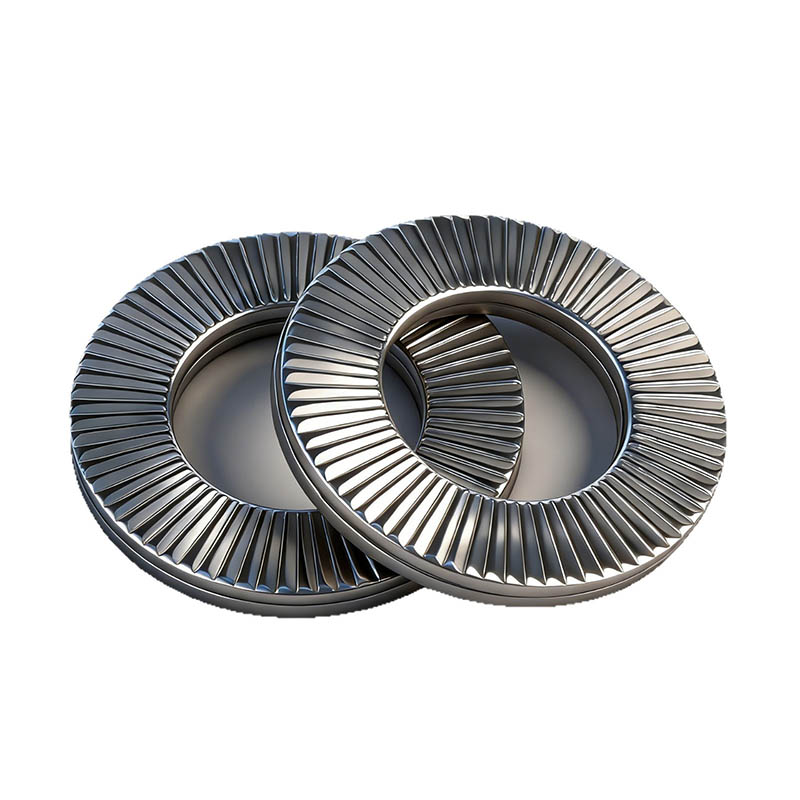

Double Fold Wedge Lock Washer on edistyksellinen ja tehokas löystymistä estävä kiinnike. Se hyödyntää ainutlaatuista kiilalukitustekniikkaa perinteisen kitkaan perustuvan menetelmän sijaan. Siinä on kaksikerroksinen taitettu kiilarakenne, jonka molemmilla puolilla on hammastetut pinnat. Itse asiassa se koostuu parista (kahdesta kappaleesta) täsmälleen identtisiä aluslevyjä. Jokaisen aluslevyn ainutlaatuinen rakenne on avain sen erinomaiseen löystymisenestokykyyn.

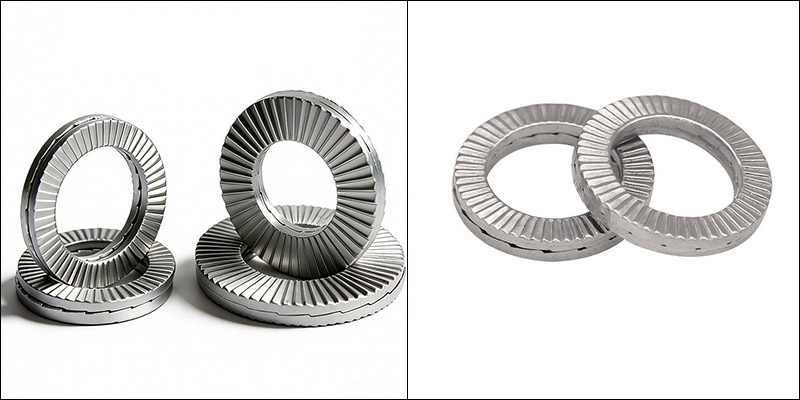

Double Fold Wedge Lock Washer

Rakenteelliset ominaisuudet

Double Fold Wedge Lock Washerin rakenteellinen ominaisuus on sen kahden tiivisteen suunnittelussa, joiden sisä- ja ulkopinnat vastaavasti suorittavat lukitus- ja kiinnitystoiminnot.

(1) Parillinen aluslevy

Kaksi identtistä tiivistettä yhdistetään sarjaksi. Tämä muotoilu eroaa perinteisestä yksiosaisesta muodosta. Kaksi tiivistettä kootaan valmiiksi tuotannon aikana lukitusjärjestelmän muodostamiseksi. Tämä symmetrinen muotoilu voidaan käyttää uudelleen, eikä se vahingoita tiivisteitä purettaessa.

(2) Säteittäisesti kohotettu pinta

Nämä kohokuviot ovat kaksinkertaisen kiilalukkoaluslevyn se puoli, joka joutuu suoraan kosketukseen mutterin, pultin tai liitetyn osan pinnan kanssa. Pinnalla on hienoja säteittäisiä kohokuvioita/hampaita. Niiden tarkoitus on pääasiassa kiinnittää Double Fold Wedge -lukkoaluslevy tähän pintaan, "lukitsemalla" sen paikoilleen ja estäen liukumisen niiden välillä.

(3) Kolmion muotoinen hampaan pinta

Tämä on tiivisteen vastakkaisella puolella oleva liitäntäpinta. Sisäpinta koostuu kiilanmuotoisista hampaiden pinnoista, jotka on jaettu tasaisesti kehälle ja jotka muistuttavat nokkaa ja tunnetaan myös "kiilanmuotoisina hampaina" tai "kaltevina hammaspinnoina".

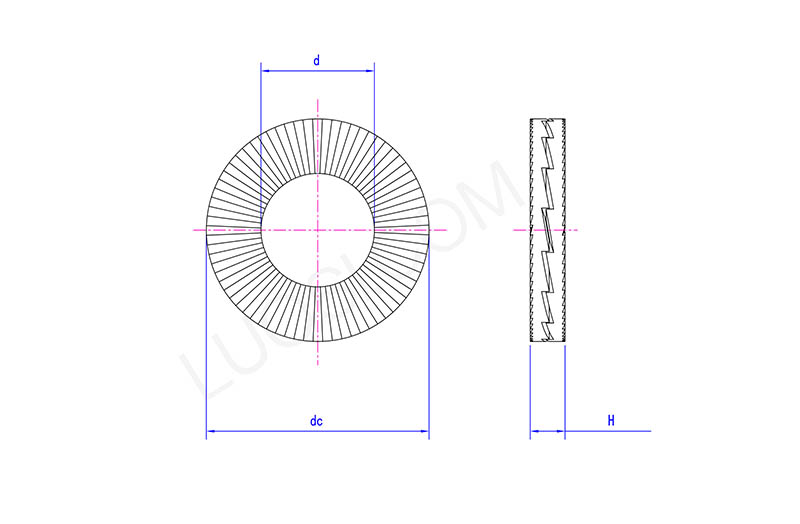

Double Fold Wedge Lock Washer

ma	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
