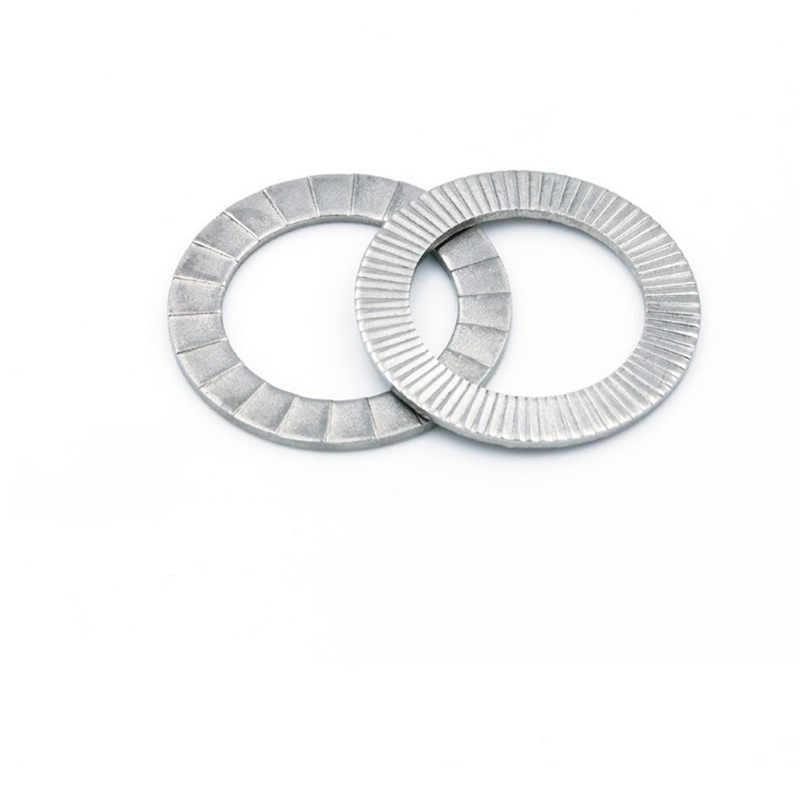

Kaksitaittuva lukkoaluslevy

Xiaoguo®-tehdasvarastossa olevat kaksinkertaiset kiilalukkoaluslevyt ovat uudelleenkäytettäviä. Oikein asennettuna ja purettuna ne eivät muotoudu ja niiden lukituskyky säilyy samana jopa toistuvan käytön jälkeen.

Lähetä kysely

Tuotteen Kuvaus

Valmistamme kaksinkertaisen kiilalukkoaluslevyn automatisoiduilla tuotantolinjoilla. Vakioraaka-aineista valmistetaan tarkkoja aluslevyjä.

(1) Raaka-aineiden valmistus ja käsittely

Käytämme pohjamateriaalina lujaa seosteräsnauhaa ja ruostumatonta teräsnauhaa. Materiaalit käsitellään hehkuttamalla ja peittauksella niiden sisäisen kiderakenteen säätämiseksi.

(2) Leimaaminen

Suoritetaan moniasemaisessa tarkkuuspuristimessa.

Poraus: Poraa keskireikä aluslevyä varten.

Hammaspyörän muotoilu: Ylemmän ja alemman muotin tarkan yhteistyön ansiosta ulkorenkaaseen muodostuu toiselle puolelle säteittäisesti hienot hampaat.

Kiilamainen pinnanmuodostus: Erikoismuotilla puristetaan toiselta puolelta ulos kiilan muotoiset hampaiden pinnat, jotka määräävät lukituskyvyn.

Leikkaaminen: Muodostuneen aluslevyn leikkaaminen pois teräslevystä.

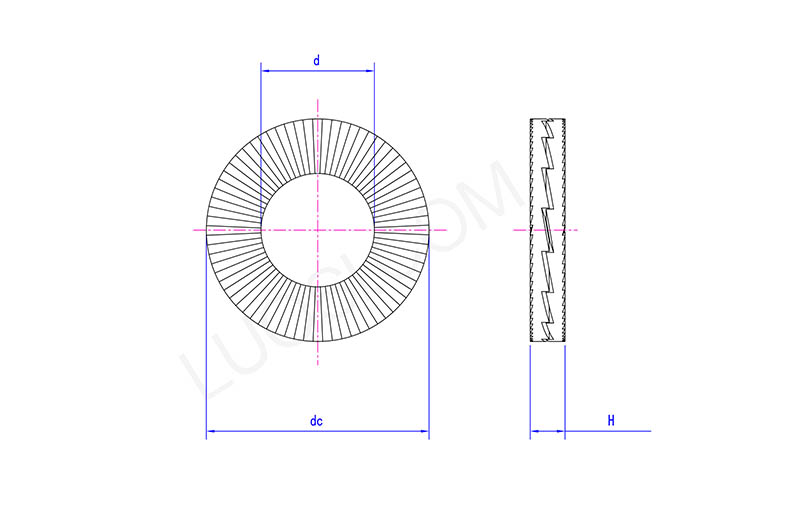

Two Fold Wedge Lock Washer

ma	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

(3) Kovettuva lämpökäsittely

Pesukone kuumennetaan tasaisesti tiettyyn korkeaan lämpötilaan, jäähdytetään sitten nopeasti ja sitä seuraa välittömästi karkaisukäsittely.

（4）Pintakäsittely

Hiiliteräksiselle Two Fold Wedge Lock Washer -levylle suositeltavin korkean suorituskyvyn ratkaisu on Dacromet. Laadukas pinnoite parantaa Two Fold Wedge Lock Washerin suojausta ja kulutuskestävyyttä.

（5）Laadun tarkastus ja testaus

Raaka-aineanalyysi: Suorita spektrianalyysi jokaiselle saapuvalle materiaalierälle kemiallisen koostumuksen tarkistamiseksi.

Prosessin tarkastus: Varmista leimausprosessin aikana mittojen vakaus.

Kovuustesti: Tarkasta satunnaisesti, täyttääkö kaksitaittuva kiila-aluslevy suunnittelustandardit.

Suolasumutesti: Pinnoitteen korroosionkestävyyden tarkistamiseen.

Sivuvärähtelytesti: Asenna aluslevy vakiopulttiliitoskohtaan ja tarkkaile sen puristusvoiman vaimennusta jatkuvassa tärinässä.

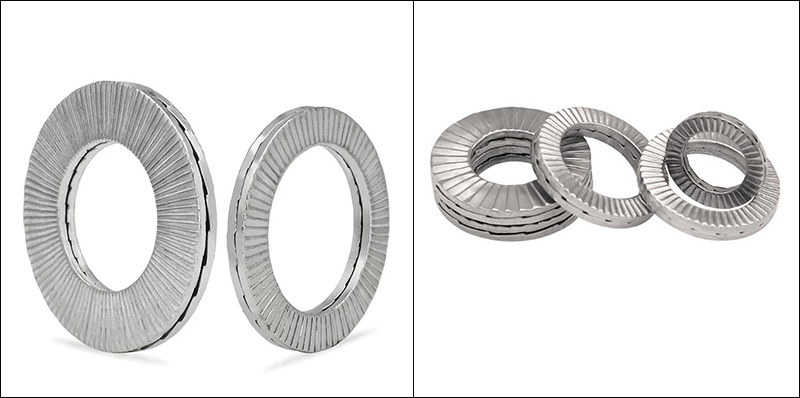

Two Fold Wedge Lock Washer

ma	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
